Betriebsanleitung
1. Kennzeichnung
Induktiver Sensor

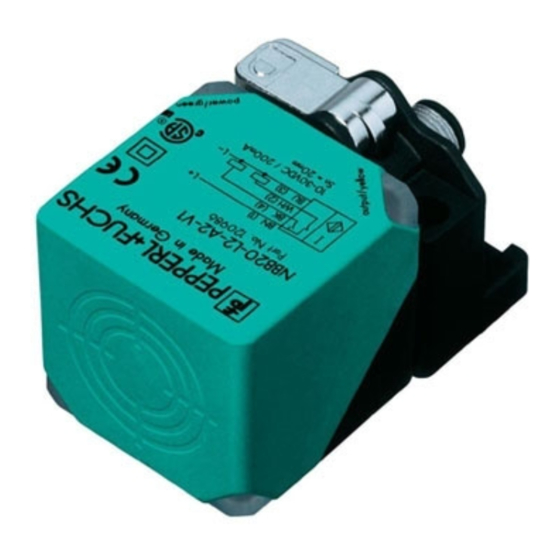

NBB20-L2-E2-V1-3G-3D
ATEX-Kennzeichnung
1
II 3G Ex nA IIC T6 Gc
II 3D Ex tc IIIC T80°C Dc
1
IECEx-Kennzeichnung
Pepperl+Fuchs-Gruppe
Lilienthalstraße 200, 68307 Mannheim, Deutschland
Internet: www.pepperl-fuchs.com
2. Gültigkeit
Verschiedene Vorgänge und Anweisungen in dieser Betriebsanleitung
erfordern spezielle Maßnahmen, um die Sicherheit der beteiligten
Personen sicherzustellen.
3. Zielgruppe, Personal
Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme,
Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber.
Das Personal muss entsprechend geschult und qualifiziert sein, um die
Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des
Geräts durchzuführen. Das Fachpersonal muss die Betriebsanleitung
gelesen und verstanden haben.
4. Verweis auf weitere Dokumentation
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien. Beachten Sie in
Verbindung mit explosionsgefährdeten Bereichen insbesondere die
Richtlinie 1999/92/EG.
Die entsprechenden Datenblätter, Handbücher, Konformitätserklärungen,
EU-Baumusterprüfbescheinigungen, Zertifikate und Control Drawings
soweit zutreffend (siehe Datenblätter) sind integraler Bestandteil dieses
Dokuments. Diese Dokumente finden Sie unter www.pepperl-fuchs.com.
Aufgrund von Aktualisierungen unterliegt Dokumentation einem ständigen
Wandel. Gültig ist immer die aktuellste Fassung, diese finden Sie unter
www.pepperl-fuchs.com.
5. Bestimmungsgemäße Verwendung
Das Gerät ist nur für eine sachgerechte und bestimmungsgemäße
Verwendung zugelassen. Bei Zuwiderhandlung erlischt jegliche Garantie
und Herstellerverantwortung.
Die im Datenblatt angegebenen Daten werden durch diese
Betriebsanleitung teilweise eingeschränkt.
Verwenden Sie das Gerät nur innerhalb der zulässigen Umgebungs- und
Einsatzbedingungen.
Das Gerät ist ein elektrisches Betriebsmittel für explosionsgefährdete
Bereiche.
Das Zertifikat gilt nur für den Einsatz von Betriebsmitteln unter
atmosphärischen Bedingungen.
Falls Sie das Gerät außerhalb atmosphärischer Bedingungen einsetzen,
müssen Sie ggf. eine Verringerung der zulässigen Sicherheitsparameter
berücksichtigen.
Das Gerät kann in explosionsgefährdeten Bereichen mit Gas, Dampf und
Nebel eingesetzt werden.
Das Gerät kann in explosionsgefährdeten Bereichen mit brennbarem
Staub eingesetzt werden.
6. Bestimmungswidrige Verwendung
Der Schutz von Personal und Anlage ist nicht gewährleistet, wenn das
Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung
eingesetzt wird.
7. Montage und Installation
Halten Sie die Installationsvorschriften nach IEC/EN 60079-14 ein.
Sie finden die sicherheitsrelevante Kennzeichnung auf dem Typenschild
des Geräts oder auf dem mitgelieferten Typenschild.
Bringen Sie das mitgelieferte Typenschild in unmittelbarer Nähe des
Geräts an. Bringen Sie das Typenschild lesbar und dauerhaft an.
Berücksichtigen Sie die Umgebungsbedingungen.
Montieren Sie kein beschädigtes oder verschmutztes Gerät.
Montieren Sie das Gerät so, dass die angegebene Schutzart nach IEC/EN
60529 eingehalten wird.
Falls Sie das Gerät in Umgebungen mit widrigen Einsatzbedingungen
einsetzen, müssen Sie das Gerät entsprechend schützen.
Entfernen Sie nicht die Warnkennzeichnungen.
/ 2020-03
Verhindern Sie eine Verschmutzung des Geräteinneren bei getrenntem
Steckverbinder.
7.1. Anforderungen für Geräteschutzniveau Gc (nA)
Beachten Sie bei der Werkstoffauswahl von Zubehör, dass die
Temperatur des Gehäuses bis auf 70 °C ansteigen kann.
Sehen Sie einen Transientenschutz vor. Stellen Sie sicher, dass der
Höchstwert des Transientenschutzes 140 % von 85 V nicht übersteigt.
7.2. Anforderungen für Geräteschutzniveau Dc
Beachten Sie bei der Werkstoffauswahl von Zubehör, dass die
Temperatur des Gehäuses bis auf 70 °C ansteigen kann.
Die maximale Oberflächentemperatur des Geräts wurde ohne
Staubschicht auf dem Betriebsmittel bestimmt.
7.3. Besondere Verwendungsbedingungen
Montieren Sie das Gerät so, dass die angegebene Schutzart nach IEC/EN
60529 eingehalten wird.
7.3.1. Anforderungen in Verbindung mit Elektrostatik
Sie finden Informationen über Gefahren durch Elektrostatik in der
technischen Spezifikation IEC/TS 60079-32-1.
Bringen Sie das mitgelieferte Typenschild nicht in Bereichen an, in denen
elektrostatische Aufladung entstehen kann.
Vermeiden Sie unzulässig hohe elektrostatische Aufladung der
Metallgehäuseteile am Gerät.
Beziehen Sie die Metallgehäuseteile in den Potenzialausgleich mit ein.
Vermeiden Sie unzulässig hohe elektrostatische Aufladung der
metallischen Steckerteile.
Beziehen Sie die metallischen Steckerteile in den Potenzialausgleich mit
ein.
7.3.1.1. Anforderungen für Geräteschutzniveau Dc
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
7.3.2. Anforderungen an die Mechanik
7.3.2.1. Anforderungen für Geräteschutzniveau Gc (nA)
Montieren Sie das Gerät so, dass es keiner mechanischen Gefährdung
ausgesetzt ist.
Trennen oder verbinden Sie die elektrische Verbindung nicht unter
Spannung.
7.3.2.2. Anforderungen für Geräteschutzniveau Dc
Montieren Sie das Gerät so, dass es keiner mechanischen Gefährdung
ausgesetzt ist.
Trennen oder verbinden Sie die elektrische Verbindung nicht unter
Spannung.
7.3.3. Anforderungen in Verbindung mit ultravioletter Strahlung
7.3.3.1. Anforderungen für Geräteschutzniveau Gc (nA)
Montieren Sie das Gerät geschützt vor ultravioletter Strahlung.
Installieren Sie Kabel und Anschlussleitungen geschützt vor ultravioletter
Strahlung.
7.3.3.2. Anforderungen für Geräteschutzniveau Dc
Montieren Sie das Gerät geschützt vor ultravioletter Strahlung.
Installieren Sie Kabel und Anschlussleitungen geschützt vor ultravioletter
Strahlung.
7.4. Anforderungen an Steckverbinder
7.4.1. Anforderungen für Geräteschutzniveau Dc
Verwenden Sie nur Steckverbinder, die der Anwendung entsprechend
zertifiziert sind.
Verwenden Sie nur Steckverbinder, deren Temperaturbereich für die
Anwendung ausreichend ist.
Stellen Sie sicher, dass die Schutzart nicht durch die Steckverbinder
beeinträchtigt wird.
8. Betrieb, Instandhaltung, Reparatur
Beachten Sie die besonderen Verwendungsbedingungen.
Sie finden die sicherheitsrelevante Kennzeichnung auf dem Typenschild
des Geräts oder auf dem mitgelieferten Typenschild.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Änderungen sind nur zulässig, wenn die Änderungen in dieser
Betriebsanleitung und in der gerätebezogenen Dokumentation erlaubt
werden.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Entfernen Sie nicht die Warnkennzeichnungen.
Verhindern Sie eine Verschmutzung des Geräteinneren bei getrenntem
Steckverbinder.
1 / 2
