KPH 370.32
KPH 370.32 K
KPH 370.42 K
KPH 370.42 LIK

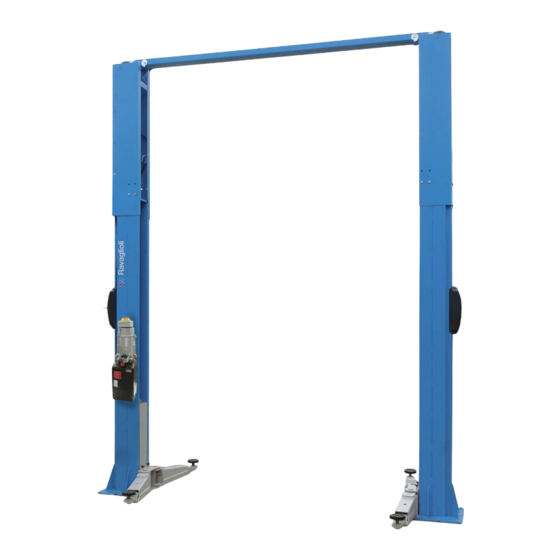

SOLLEVATORE A 2 COLONNE
HEBEBÜHNE MIT 2 SÄULEN
ELEVATEUR A 2 COLONNES
ELEVADOR DE 2 COLUMNAS
ITALIANO: ISTRUZIONI ORIGINALI
ENGLISH: TRANSLATION OF THE ORIGINAL INSTRUCTIONS
DEUTSCH: ÜBERSETZUNG DER ORIGINALANLEITUNG
FRANÇAIS: TRADUCTION DES INSTRUCTIONS ORIGINALES
ESPAÑOL: TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
Redatto da ESSEBI (Bologna)
RAVAGLIOLI S.p.A. - After Sales Service - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italy
RAVAGLIOLI S.p.A. - Kundendienst - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italien
RAVAGLIOLI S.p.A. - Service Après-Vente - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italie
RAVAGLIOLI S.p.A. - Servicio Post Venta - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italia
0484-M001-1 Rev. n. 1 (05-2010)
2 POST LIFT
0484-M001-1
Tel. (051) 6781511 - Telex 510697 RAV I - Fax (051) 846349
Phone +39 (051) 6781511 - Telex 510697 RAV I - Fax +39 (051) 846349
Telefon +39 (051) 6781511 - Telex 510697 RAV I - Fax +39 (051) 846349
Tél. +39 (051) 6781511 - Télex 510697 RAV I - Fax: +39 (051) 846349
Tel. +39 (051) 6781511 - Telex 510697 RAV I - Fax +39 (051) 846349
Manuale valido per i
seguenti modelli:
KPH 370.32
KPH 370.32 K
KPH 370.42 K
KPH 370.42 LIK
