Schlüsselschlösser 1609 / 1619 / 1629 / 1639
3 Basküle

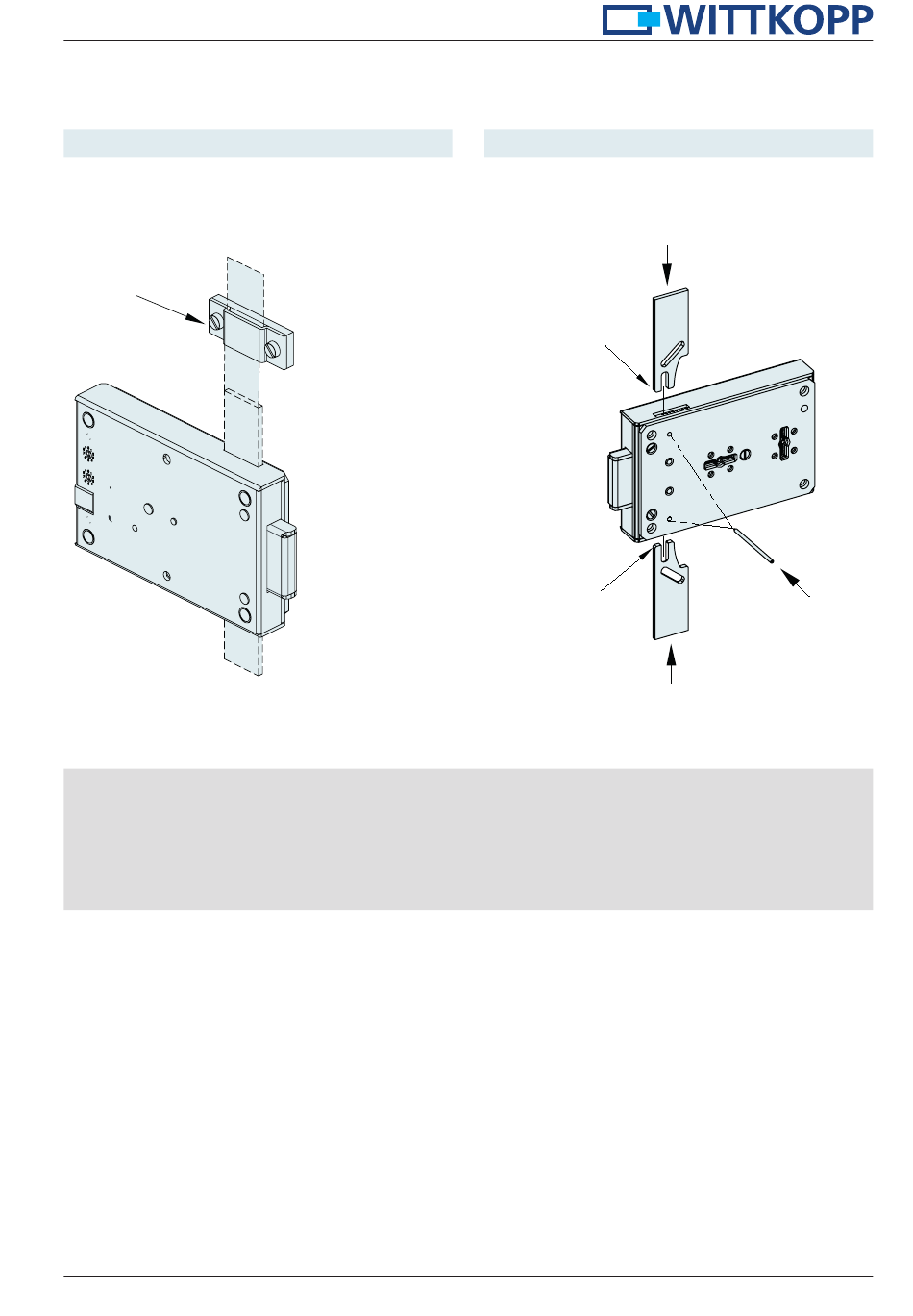

3.1 Führungsschlaufe Basküle
Optional:
Führungsschlaufen
einsetzen
• Die Schlösser 1609 / 1619 / 1629 / 1639 werden optional mit Baskülestangen ausgeliefert.
• Je nach Ausführung der Stangen werden diese bereits werksseitig im Schloss montiert.
• Es ist darauf zu achten, dass die Schlossfunktion durch den Einbau der Baskülestangen nicht beeinträchtigt wird. Beim Einbau
sollten die Stangen nicht verbogen oder verdreht werden. Die Stangen sind parallel zum Schloss zu führen.
• Nach dem Einbau dürfen die Stangen nicht unter Spannung oder Druck stehen.
• Rastbare Baskülestangen werden durch den Kunden in das Schloss eingerastet. Zur Demontage dieser Baskülestangen:
Mit spitzem Gegenstand innenliegende Rastung jeweils an beiden Positionen am Schloss zurückdrücken.
3.2 Rastbare Basküle
Führungsschräge
Führungsschräge
auf der Rückseite
auf der Rückseite
Führungsschräge
auf der Rückseite
Führungsschräge
auf der Rückseite
Basküle in dieser Lage in Pfeilrichtung
Basküle in dieser Lage
ins Schloss einrasten
in Pfeilrichtung ins Schloss
einrasten
Demontage
Baskülestangen
Basküle in dieser Lage
in Pfeilrichtung ins Schloss
einrasten
Basküle in dieser Lage in Pfeilrichtung
ins Schloss einrasten
Zur Demontage der
Mit spitzem Gegens
innenliegende Rastu
beiden Positionen a
zurückdrücken.
