2 Einbau Schloss
Dass Schloss kann in allen 4 Einbaulagen montiert werden (rechts, links, oben, unten).
• Das Schloss kann in Wertbehältnisse aus allen handelsüblichen Materialien und Werkstoffen eingebaut werden.
• 4 Gewindebohrungen M6 oder 1/4" mit mindestens 5 mm Einschraubtiefe zur Befestigung des Schlüsselschlosses in die
Tresortür einbringen.
• Das Schlüsselschloss ist mit den mitgelieferten Schrauben oder Zylinderschrauben M6 oder 1/4" (mind. Festigkeitsklasse 8.8)
zu befestigen. Die Schraubenlänge sollte 30 mm oder länger sein, so dass eine Mindesteinschraubtiefe von 5 mm erreicht wird.
• Ein selbständiges Lösen der Schrauben ist zu verhindern. Es wird empfohlen Sicherungsscheiben unter die Schraubenköpfe
zu legen. Um Funktionsstörungen zu vermeiden, dürfen die Befestigungsschrauben nur mit einem maximalen Drehmoment
von 3,5-5 Nm angezogen werden.
• Am Riegel können je nach Ausführung optional weitere Sperrelemente (z.B. Winkelschiene mit Bolzen) angebracht werden.
Eine einwandfreie Funktion des Schlosses und deren Anbindung ist sicher zustellen.
• Nach dem Einbau darf der Schlossriegel nicht unter Spannung oder Druck stehen. Auf genügend Spiel zum Sperrpunkt achten.
• Das Schlüsselschloss ist in normaler Wohn- und Büroumgebung wartungsfrei. Nach ca. 10.000 Schließungen empfiehlt
sich eine Sicherheits- und Funktionsprüfung des Schlüsselschlosses.

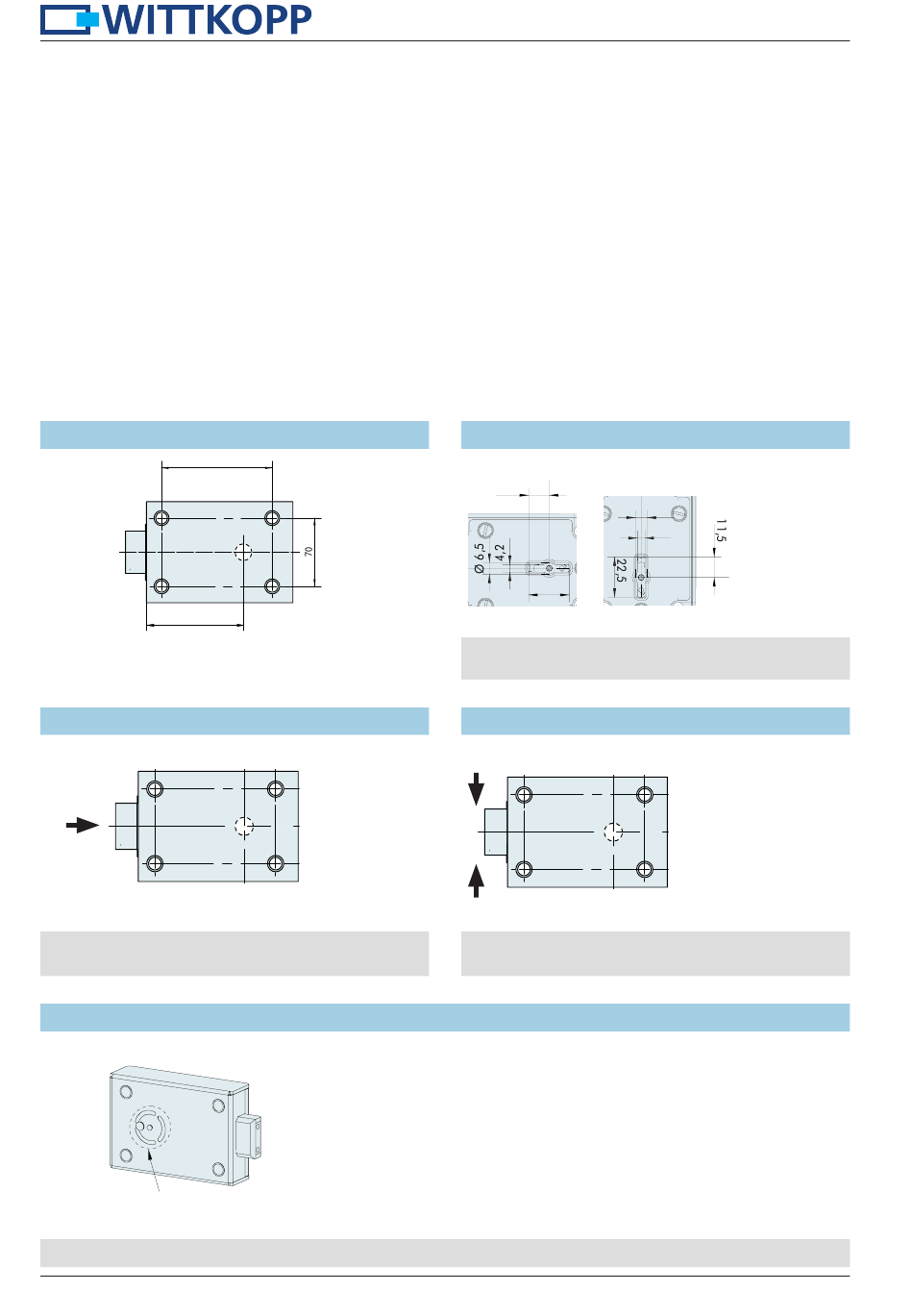

2.1 Bohrbild Schloss 1609 / 1619 / 1629 / 1639
115
62
2.3 Riegellast Schloss 1609 / 1619 / 1629 / 1639
66,5
F
• Die maximale ständig anstehende Riegelbelastung
gegen die Ausschlussrichtung darf 2,5 N nicht überschreiten.
2.5 Durchschlagsicherung Schloss 1609 / 1619 / 1629 / 1639
Bereich Durchschlagsicherung
• Die Durchschlagsicherung im Kastenboden sollte nicht von Bauteilen überdeckt werden.
2
Schlüsselschlösser 1609 / 1619 / 1629 / 1639
9,1
25,5
17,3
Hub/Stroke 12
2.2 Schlüsselloch Schloss 1609 / 1619 / 1629 / 1639
127
58,3
11,5
Ø 7
22,5
66,5
• Durchbruch in der Tür nicht größer als 1,5 mm umlaufend
88
zum Schlüsselloch
2.4 Riegelstützlast Schloss 1609 / 1619 / 1629 / 1639
66,5
F= 1000 N
F= 1000 N
• Der Schlossriegel darf max. mit 1.000 N belastet werden.
41
25,4
Ø 6,5
4,2
60,7
17,3
2,5
15,1
19,1
24,1
