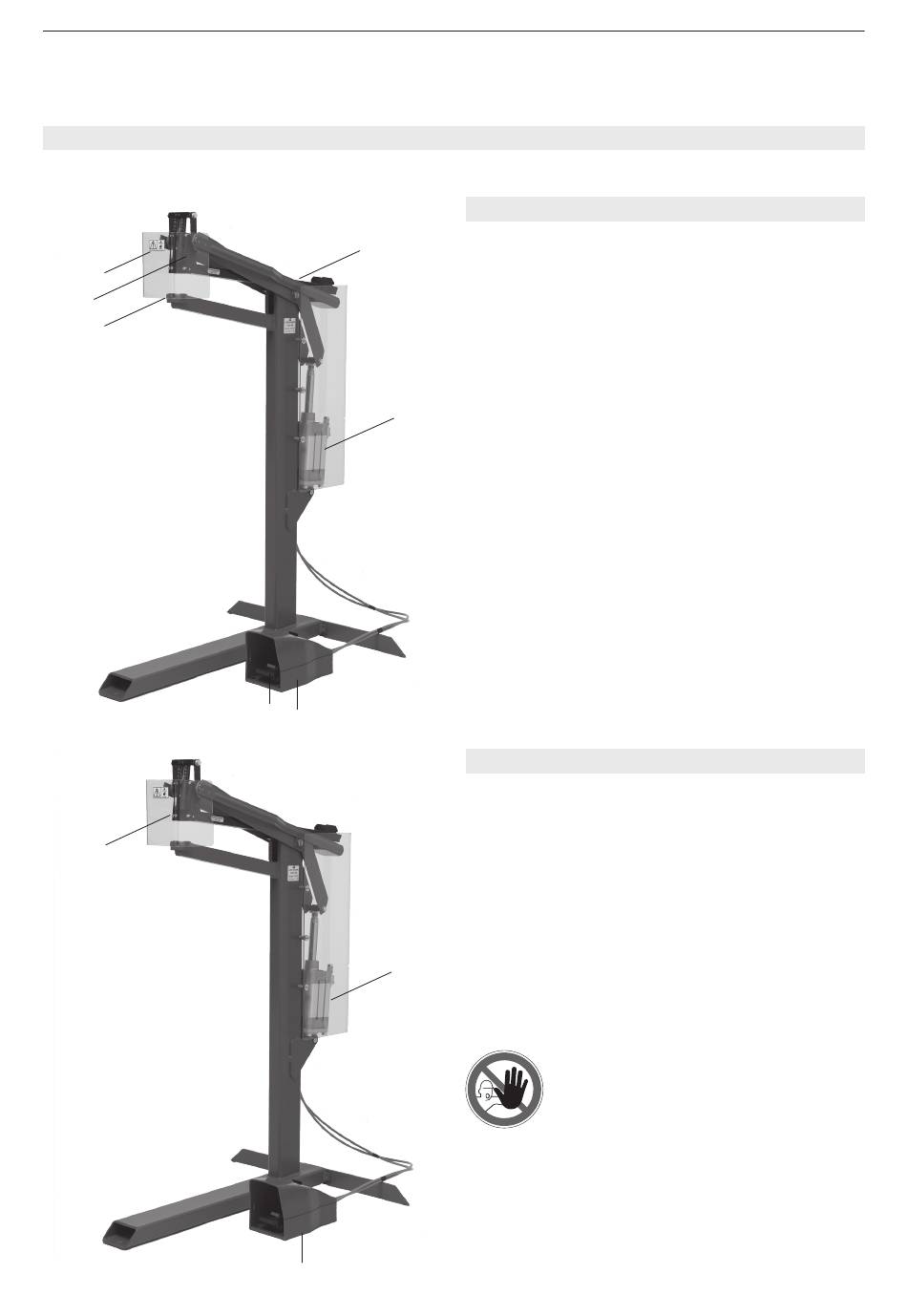

Fig. 1
3
Fig. 2
05.20

DESCRIPTION

6
7
4
5
1
2

4.1 MODULES PRINCIPAUX

1 Couvercle de protection
2 Tête d'agrafage
3 Enclume
4 Verrouillage de sécurité
5 Interrupteur pédale
6 Poussoir
7 Vérin pneumatique

4.2 FONCTIONNEMENT

1. Le vérin pneumatique (Fig. 2/1) est activé par la
pédale (2/2).
2. L'activation de la pédale déclenche la pression du
vérin (Fig. 2/3) contre le carton ondulé positionné
manuellement.
3. La tête d'agrafage presse automatiquement une
agrafe à travers le carton et puis contre l'enclure.
4. Lorsque la pédale est désactivée, la tête
d'agrafage remonte. L'agrafeuse pour fonds et
côtés de cartons est prête pour l'agrafage suivant.
Avant le processus d'agrafage, il faut
s'assurer qu'aucune partie du corps
ne se trouve placée sous le capot de
protection.
