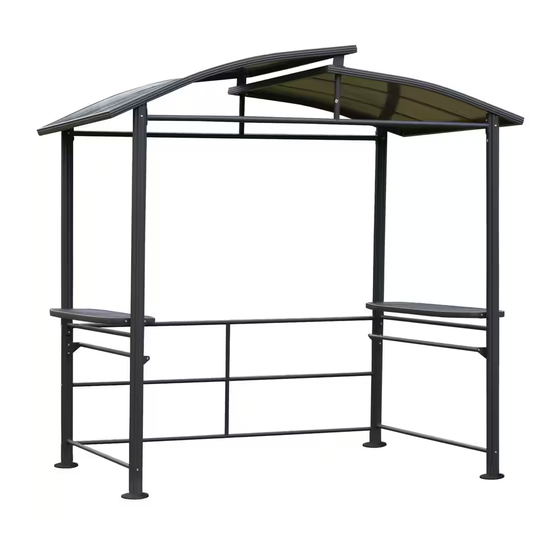

Inhaltszusammenfassung für Outsunny 84C-237
- Seite 1 INb2001_DE 84C-237 READ AND SAVE THIS INSTRUCTIONS FOR FUTURE USE ASSEMBLY & INSTRUCTION MANUAL...
- Seite 3 PART...
- Seite 4 PART...
- Seite 5 Setzen Sie das Bein (A) auf das Fußpolster (P) und befestigen Sie es mit 4 Stück Schrauben (Z2). Wiederholen Sie die obigen Schritte für das Bein (A1). Stecken Sie die Rohre (O) in den Querverbinder (I1). Verbinden Sie die beiden Rohre (F) mit beiden Enden des Querverbinders (I1) und befestigen Sie sie mit 2 Stück Schrauben (V).
- Seite 6 Stellen Sie sicher, dass sich die mittleren Löcher der beiden Querstangen auf derselben Seite und in der Nähe des A1 B1-Beinrohrs befinden. Befestigen Sie das Rohr (C) mit den Schrauben (X) oben am Bein (A) und am Bein (A1). Verbinden Sie die Querstangen (J1) an jedem Bein mit der Schraube (W). Verwenden Sie die Schrauben (X), um die Stahldreieckplatte Q mit den Beinen (A), (A1) zu verbinden.
- Seite 7 Stellen Sie sicher, dass sich die mittleren Löcher der beiden Querstangen auf derselben Seite und in der Nähe des A1 B1-Beinrohrs befinden. Setzen Sie das Bein (B) auf das Fußpolster (P) und befestigen Sie es mit 4 Stück Schrauben (Z2). Wiederholen Sie die obigen Schritte für das Bein (B1).
- Seite 8 Stellen Sie sicher, dass sich die mittleren Löcher der beiden Querstangen auf derselben Seite und in der Nähe des A1 B1-Beinrohrs befinden. Setzen Sie das Bein (B) und das Bein （B1） ein, um die Querstangen (J1) mit den Schrauben (W) zu verbinden.
- Seite 9 Das Loch zeigt nach innen Befestigen Sie das Rohr (F1) am unteren Ende des Beins mit der Schraube (S). Positionieren Sie das Rohr (I) zwischen den beiden Stahldreieckplatten am Bein (A), am Bein (B) und verbinden Sie es mit 2 Schrauben (X). Setzen Sie die Maschenstange (J) über die Querstange (J1) und befestigen Sie sie mit der Schraube (Y).
- Seite 10 Das Rohr (G) und D1 werden mit dem L-förmigen Verbinder (L) verbunden und mit den Schrauben (Z) befestigt. Wiederholen Sie die obigen Schritte für die anderen Röhren.
- Seite 11 Setzen Sie die Leiterplatte (K) in die Röhre (D1) und (G) ein und installieren Sie nacheinander die andere Leiterplatte und die Röhre. Wiederholen Sie die obigen Schritte für die Leiterplattenbaugruppe.
- Seite 12 Setzen Sie die zusammengebaute Leiterplattenbaugruppe wie abgebildet auf das Rohr. Verwenden Sie die Schraube (U), um das Rohr E / E1 mit dem Bein zu verbinden. Verbinden Sie die M-Halterung mit den Schrauben (U).
- Seite 13 Setzen Sie die andere zusammengebaute Leiterplattenbaugruppe wie abgebildet auf die Oberseite. Verwenden Sie die Schraube (U), um das Rohr D / D1 mit dem Bein zu verbinden, und verbinden Sie dann D und E, D1 und E1 mit der Schraube (X).
- Seite 14 Setzen Sie einen Pfahl (Z3) in den Fuß jedes Pavillonbeins ein.
