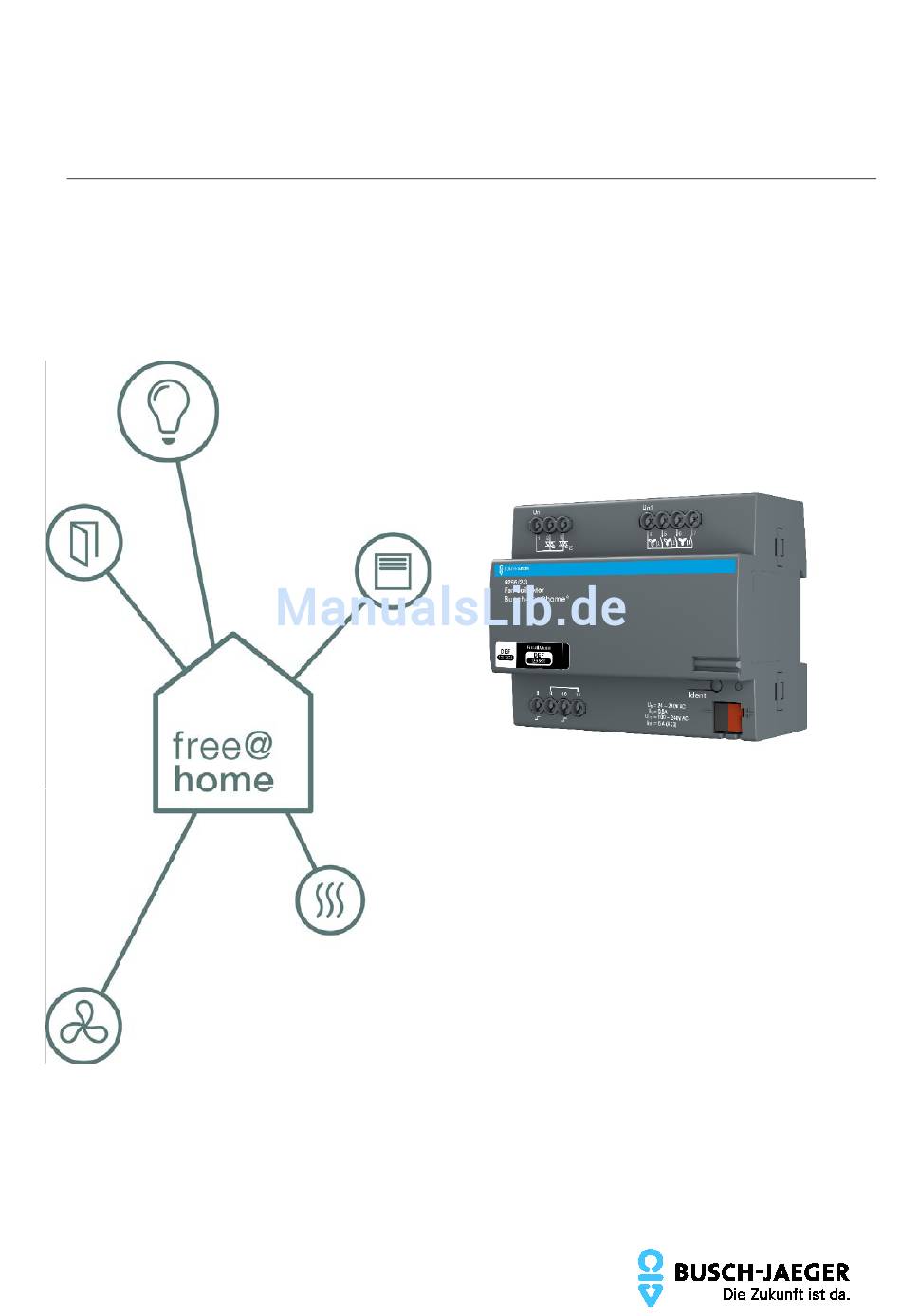

- Seite 1 2CDC550013D0101 │ 06.2016 Technisches Handbuch Fan Coil-Aktor 6255/2.3...
-
Seite 2: Inhaltsverzeichnis
® Busch-free@home Inhalt Hinweise zur Anleitung ___________________________________________________________ 3 Sicherheit _______________________________________________________________________ 4 Verwendete Symbole ______________________________________________________ 4 Bestimmungsgemäßer Gebrauch ___________________________________________ 5 Bestimmungswidriger Gebrauch ____________________________________________ 5 Zielgruppe / Qualifikation des Personals _____________________________________ 5 Haftung und Gewährleistung ________________________________________________ 5 Umwelt __________________________________________________________________________ 6 Produktbeschreibung ____________________________________________________________ 7 Lieferumfang ______________________________________________________________ 7 Typenübersicht ____________________________________________________________ 7 Funktionsübersicht _________________________________________________________ 8... -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an BUSCH-JAEGER oder besuchen Sie uns im Internet unter: www.busch-jaeger.de/freeathome │3... -
Seite 4: Sicherheit
Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt BUSCH-JAEGER keine Haftung. Verwendete Symbole Die folgenden Symbole weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise. -
Seite 5: Bestimmungsgemäßer Gebrauch
® Busch-free@home Sicherheit Bestimmungsgemäßer Gebrauch Das Gerät darf nur innerhalb der spezifizierten technischen Daten betrieben werden. Der Fan Coil-Aktor ist ein Reiheneinbaugerät zum Einbau in Verteilern. Der Fan Coil-Aktor dient zur Ansteuerung von Gebläsekonvektoren (2-Rohr- und 4-Rohr-Systeme). Der integrierte Busankoppler ermöglicht den Anschluss an den free@home-Bus. Bestimmungswidriger Gebrauch Von dem Gerät können Gefahren ausgehen, wenn es nicht bestimmungsgemäß... -
Seite 6: Umwelt
® Busch-free@home Umwelt Umwelt Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe. Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung. (EU-Richtlinie 2006/95/EC, 2004/108/EC und 2011/65/EC RoHS) (EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006) │6... -
Seite 7: Produktbeschreibung
Unterstützung eines Silent Mode für den geräuscharmen Betrieb zu Nacht- zeiten. Hinweis Grundlegende Informationen zur Systemeinbindung entnehmen Sie bitte dem Systemhandbuch. Dieses können Sie über www.busch-jaeger.de/freeathome downloaden. Lieferumfang Der Lieferumfang enthält das Gerät inklusive Busklemme zur Ankopplung an den free@home-Bus. Typenübersicht... -
Seite 8: Funktionsübersicht
® Busch-free@home Produktbeschreibung Funktionsübersicht Die folgende Tabelle gibt eine Übersicht über die möglichen Funktionen und Anwendungen des Geräts: Symbol in der Bedienoberfläche Informationen Name: Lüfter mit Heizaktor Funktion: Für die Ansteuerung von einem thermi- schen bzw. motorischen (3-Punkt) Ventilstellantrieb bei 2-Rohr-Systemen in der Betriebsart "Heizen" Name: Lüfter mit Kühlaktor Funktion: Für die Ansteuerung von einem thermi- schen bzw. -
Seite 9: Funktionsbeschreibung
® Busch-free@home Produktbeschreibung Funktionsbeschreibung Die Regelung von Heiz- bzw. Kühlkreisläufen eines Gebläsekonvektors ist in Abb. 1 dargestellt. Zielsetzung einer solchen Regelung ist die Anpassung der Ist- temperatur an die gewünschte Solltemperatur in einem Raum. Anhand von ei- nem free@home-Raumtemperaturregler kann die Solltemperatur für den Raum eingestellt werden. - Seite 10 ® Busch-free@home Produktbeschreibung 4.5.1 2-Rohr-Gebläsekonvektoren Bei einem 2-Rohr-Gebläsekonvektor wird durch den eigenen Lüfter die Raumluft durch den Gebläsekonvektor geblasen (Luftstrom). Auf diese Weise wird die durchströmende Luft und damit der Raum je nach Kreislauf (Heiz- oder Kühl- kreislauf) erwärmt oder gekühlt. Heizen Bei dieser Betriebsart ist der Gebläsekonvektor an einem Kreislauf angeschlos- sen, der mit einem Heizaggregat verbunden ist (Heizkreislauf).
- Seite 11 ® Busch-free@home Produktbeschreibung 4.5.2 4-Rohr-Gebläsekonvektoren 4-Rohr-Gebläsekonvektoren funktionieren genauso wie 2-Rohr-Gebläsekonvek- toren, mit dem Unterschied dass diese aufgrund von zwei Kreisläufen den Raum heizen und kühlen können. Hierfür ist ein Kreislauf an einem Heizaggregat, der andere Kreislauf an einem Kühlaggregat angeschlossen. Der Raumtemperaturregler kann über den Fan Coil-Aktor den Raum aktiv heizen und aktiv kühlen.
-
Seite 12: Geräteübersicht
® Busch-free@home Produktbeschreibung Geräteübersicht Abb. 3: Geräteübersicht Fan Coil-Aktor Geräteidentifikation während der Inbetriebnahme Identifikations-LED Busanschlussklemme Anschlussklemmen Sensoren Anschlussklemmen Ventilstellantriebe Anschlussklemmen Lüfter │12 Technisches Handbuch 2CDC550013D0101... -
Seite 13: Technische Daten
® Busch-free@home Technische Daten Technische Daten 6255/2.3 Parameter Wert Allgemein Stromversorgung 21 – 30 V DC (erfolgt über Bus) Busteilnehmer 1 (12 mA) Anschluss (free@home) Busanschlussklemme: 0,4…0,8 mm Leitungstyp J-Y(St)Y, 2 x 2 x 0,8 mm Luftdruck Atmosphäre bis 2.000 m Verlustleistung Max. - Seite 14 ® Busch-free@home Technische Daten Binäreingänge Anzahl Abfragespannung 10 V DC Abfragestrom 1 mA Ventilausgänge Halbleiterausgänge für Ventilstellantriebe, Kurzschluss- und überlastsicher Anzahl Bemessungsspannung U 24 – 240 V AC, 50/60 Hz Bemessungsstrom I 0,5 A (für beide Ausgänge) Mindestlast 0,5 VA pro Ausgang 0,5 A ohmsche Last bei T = 20 °C Dauerstrom...
-
Seite 15: Abmessungen
® Busch-free@home Technische Daten Abmessungen Hinweis Alle Maßangaben in mm. Fan Coil-Aktor Abb. 4: Abmessungen Fan Coil-Aktor 6-fach │15 Technisches Handbuch 2CDC550013D0101... -
Seite 16: Anschluss
® Busch-free@home Technische Daten Anschluss 5.3.1 Elektrischer Anschluss » Der elektrische Anschluss erfolgt über Schraubklemmen. Die Verbindung zum Bus erfolgt über die mitgelieferte Busanschlussklemme. Die Klemmen- bezeichnung befindet sich auf dem Gehäuse. » Die Verbindung zur Buslinie erfolgt über die mitgelieferte Busanschluss- klemme (rot/schwarz). -
Seite 17: Anschluss Ventilstellantriebe
® Busch-free@home Technische Daten 5.3.2 Anschluss Ventilstellantriebe Der Fan Coil-Aktor kann abhängig von der Betriebsart maximal zwei thermische Ventilstellantriebe bzw. einen motorischen (3-Punkt) Ventilstellantrieb ansteuern. Es werden Ventilstellantriebe unterstützt, die eine Ventil-Versorgungsspannung von 24 V AC bis 240 V AC bei 50/60 Hz benötigen. Die Phase der Ventil-Versor- gungsspannung ist durch den Fan Coil-Aktor über die Klemmen 1 (U ) und 2 (V1), 3 (V2) zum Ventilstellantrieb zu führen. -
Seite 18: Anschluss Lüfter
® Busch-free@home Technische Daten 5.3.3 Anschluss Lüfter Der Fan Coil-Aktor unterstützt dreistufige Lüfter in der Wechsel- sowie Stufen- schaltung, die eine Lüfter-Versorgungsspannung (U ) von 24 V AC bis 240 V AC bei 50/60 Hz benötigen. Die Phase der Lüfter-Versorgungsspannung ist durch den Fan Coil-Aktor über die Klemmen 4 (U ) und 5 (Lüfter-Stufe 1), 6 (Lüfter- Stufe 2), 7 (Lüfter-Stufe 3) zum Lüfter zu führen. -
Seite 19: Montage
® Busch-free@home Montage Montage Sicherheitshinweise zur Montage Gefahr Lebensgefahr durch elektrische Spannung Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder Tod sind die Folge. Unsachgemäß ausgeführte Arbeiten an elektrischen Anlagen gefährden das eigene Leben und das des Benutzers. - Seite 20 ® Busch-free@home Montage Gefahr Lebensgefahr durch Kurzschluss Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der Niederspannungsleitung. » Achten Sie bei der Montage auf eine räumliche Trennung (> 10 mm) von SELV-Stromkreisen zu anderen Stromkreisen. » Achten Sie auf eine räumliche Trennung von SELV-Stromkreisen und anderen Stromkreisen.
-
Seite 21: Einbau/Montage
® Busch-free@home Montage Einbau/Montage Das Gerät ist ein Reiheneinbaugerät zum Einbau in Verteilern zur Schnellbefesti- gung auf 35-mm-Tragschienen nach DIN EN 60 715. Das Gerät kann in jeder Einbaulage montiert werden. Das Klebeschild ist abzuziehen und in die Liste einzukleben (siehe Systemhand- buch System Access Point). -
Seite 22: Inbetriebnahme
Gesamtsystems bereits erfolgt sind. Allgemeine Kenntnisse über die webbasierte Inbetriebnahmesoftware des System Access Point werden voraus- gesetzt. Hinweis Allgemeine Informationen zu Inbetriebnahme und Parametrierung befinden sich im Systemhandbuch und in der Onlinehilfe des "System Access Point" (www.busch-jaeger.de/freeathome). │22 Technisches Handbuch 2CDC550013D0101... -
Seite 23: Zuordnung Der Geräte Und Kanalfestlegung
® Busch-free@home Inbetriebnahme Zuordnung der Geräte und Kanalfestlegung Die an das System angeschlossenen Geräte müssen identifiziert werden, d.h. sie werden ihrer Funktion entsprechend einem Raum zugeordnet und erhalten einen beschreibenden Namen. Die Zuordnung erfolgt über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point. Gerät auswählen Abb. - Seite 24 ® Busch-free@home Inbetriebnahme Abb. 6: Zuordnung Es wird automatisch ein Popup-Fenster geöffnet, in dem alle Geräte aufgelis- tet werden, die zur gewählten Anwendung passen. Die Identifikation des gewünschten Geräts kann nun erfolgen. │24 Technisches Handbuch 2CDC550013D0101...
- Seite 25 ® Busch-free@home Inbetriebnahme Identifikation über Seriennummer Abb. 7: Identifikation über Seriennummer » Vergleichen Sie die 3-stellige Kurznummer des Identlabels auf Ihrem Geräte- plan mit den Nummern in der Liste und identifizieren Sie so das gesuchte Gerät und ggf. den gesuchten Kanal. Identifikation durch Betätigung der "Ident-Taste"...
- Seite 26 ® Busch-free@home Inbetriebnahme Namen vergeben Abb. 8: Namen vergeben » Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll (z. B. "Gebläsekonvektor Wohnzimmer"). » Betätigen Sie den Haken unten rechts, um Ihre Eingaben zu übernehmen. │26 Technisches Handbuch 2CDC550013D0101...
-
Seite 27: Einstellmöglichkeiten Pro Kanal
® Busch-free@home Inbetriebnahme Einstellmöglichkeiten pro Kanal Für jeden Kanal können allgemeine Einstellungen und Parametereinstellungen vorgenommen werden. Die Einstellungen erfolgen über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point. Gerät auswählen Abb. 9: Gerät auswählen » Wählen Sie das Gerätesymbol im Grundriss der Arbeitsansicht aus. Es werden alle Einstellmöglichkeiten für den jeweiligen Kanal in der Listen- ansicht angezeigt. -
Seite 28: Einstellungen Fan Coil-Aktor
® Busch-free@home Inbetriebnahme 7.2.1 Einstellungen Fan Coil-Aktor Änderung des Namens Löschen des Kanals Auswahl der Funktion (siehe Abschnitt 4.3) Aufrufen des Wizards zur Konfiguration des Fan Coil-Aktors Einstellung des Lüftermodus Aktivierung und Einstellung des Nachtmodus Einstellung der Stellgröße des Ventils bei Störungen Die folgenden Parameter sind nur iim Wizardmodus sichtbar und können ausschließlich über den Wizard... - Seite 29 ® Busch-free@home Inbetriebnahme Funktion Wichtig Nach Änderung der Funktion muss der Wizard erneut aufgerufen, alle Verknüpfungen manuell überprüft und ggf. hergestellt werden, damit der Fan Coil-Aktor korrekt arbeitet. Lüftermodus Die Wahl der Lüfterstufe hängt vom jeweils aktuellen Prozentwert der Ventilstell- größe ab.
-
Seite 30: Verknüpfungen Vornehmen
® Busch-free@home Inbetriebnahme Verknüpfungen vornehmen Der über die Zuordnungsfunktion angelegte Fan Coil-Aktor kann nun mit einem zweiten Gerät (z. B. Raumtemperaturregler) verknüpft werden. Die Verknüpfung erfolgt über die Verknüpfungsfunktion der webbasierten Bedienoberfläche des System Access Point. Beispiel: Fan Coil-Aktor und Raumtemperaturreg verknüpfen Abb. -
Seite 31: Verhalten Des Fan Coil-Aktors
® Busch-free@home Inbetriebnahme Verhalten des Fan Coil-Aktors 7.4.1 Busspannungsausfall Bei Busspannungsausfall schließt (bei stromlos geschlossen Ventilen) bzw. öff- net das Ventil (bei stromlos geöffneten Ventilen). Der Lüfter wird ausgeschaltet. Nach Busspannungswiederkehr schaltet der Lüfter in die vor dem Busspan- nungsausfall gültige Stufe zurück. 7.4.2 Automatische Ventilkalibrierung Bei motorischen Ventilstellantrieben erfolgt die Kalibrierung automatisch. -
Seite 32: Updatemöglichkeiten
® Busch-free@home Updatemöglichkeiten Updatemöglichkeiten Ein Firmware-Update erfolgt über die webbasierte Bedienoberfläche des System Access Point. Besuchen Sie hierfür die free@home-Webseite www.busch-jaeger.de/freeathome. │32 Technisches Handbuch 2CDC550013D0101... -
Seite 33: Wartung
® Busch-free@home Wartung Wartung Die Geräte sind wartungsfrei. Bei Schäden (z. B. durch Transport, Lagerung) dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Geräts erlischt der Gewährleistungsanspruch! Die Zugänglichkeit des Geräts zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520). Reinigung Verschmutzte Geräte können mit einem trockenen Tuch gereinigt werden. - Seite 34 ® Busch-free@home Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Inhaltsänderungen dieses Doku- Busch-Jaeger Elektro GmbH ments behalten wir uns jederzeit Postbus ohne Vorankündigung vor. 58505 Lüdenscheid Bei Bestellungen gelten die verein- barten detaillierten Angaben. ABB Freisenbergstraße 2 übernimmt keinerlei Verantwortung 58513 Lüdenscheid...
