Aurlane Premium 2 WWK Montageanleitung Seite 66

Elinstallation
230 V
230 V
möjlig
50 HZ
50 HZ
F C
F
C
A1
D= 40 mm
• DUSCHEN SKA VARA HELKAKLAD OCH STÄLLAS FULLSTÄNDIGT PLANT.
• DET FÅR INTE FINNAS SANITÄRKOMPONENTER INOM EN DIAMETER PÅ 50 CM.
• TAKHÖJDEN MÅSTE VARA MINST 2,30 METER.
• AVLOPPET SKA LIGGA CA 2 CM UNDER GOLVNIVÅN FÖR ATT UNDERLÄTTA AVRINNINGEN. EN PVC‐BÖJ
SKA MONTERAS FÖR ATT UNDERLÄTTA AVLOPPSRÖRETS KOPPLING.
• VATTENKOPPLINGARNA SKA VARA I NIVÅ MED KAKLET.
• ELANSLUTNINGEN SKA UTFÖRAS MED HJÄLP AV EN VATTENTÄT KAPSLING.

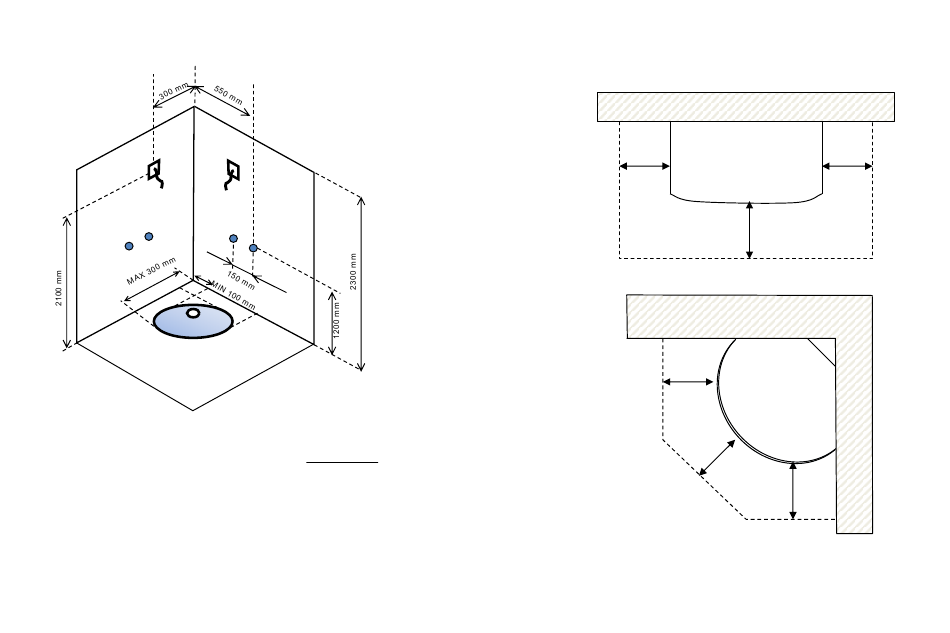

Anvisningar inför montering
En 1,5 m lång säkring med 3
anslutningar ska fästas på elhuset.
Fas (brun)
Blå (noll)
Jord (grön/gul)
C: varmvatten
F: kallvatten
D: avlopp
A1: möjligt avlopp
INFORMATION
50 cm
Rektangulär kabin
Minsta avstånd
50 cm
för kabinens
installation
50 cm
¼ rund kabin
Minsta avstånd
för kabinens
installation
50 cm
Minsta avstånd
för kabinens
installation
50 cm
50 cm
