Installieren der IP-KVM-Switchbox

Standard-1U-Installation

So installieren Sie die Switchbox:
1. Bringen Sie die Einschubschienenhalter mit zwei Schrauben an jeder Seite
der Switchbox an.
2. Benutzen Sie die mit dem Bauteil gelieferte Schablone, um die Position der
einzubauenden Teile zu markieren.
a. Drücken Sie die Laschen (mit
hinten, und setzen Sie sie in die richtigen Löcher in den Montageschienen
ein.

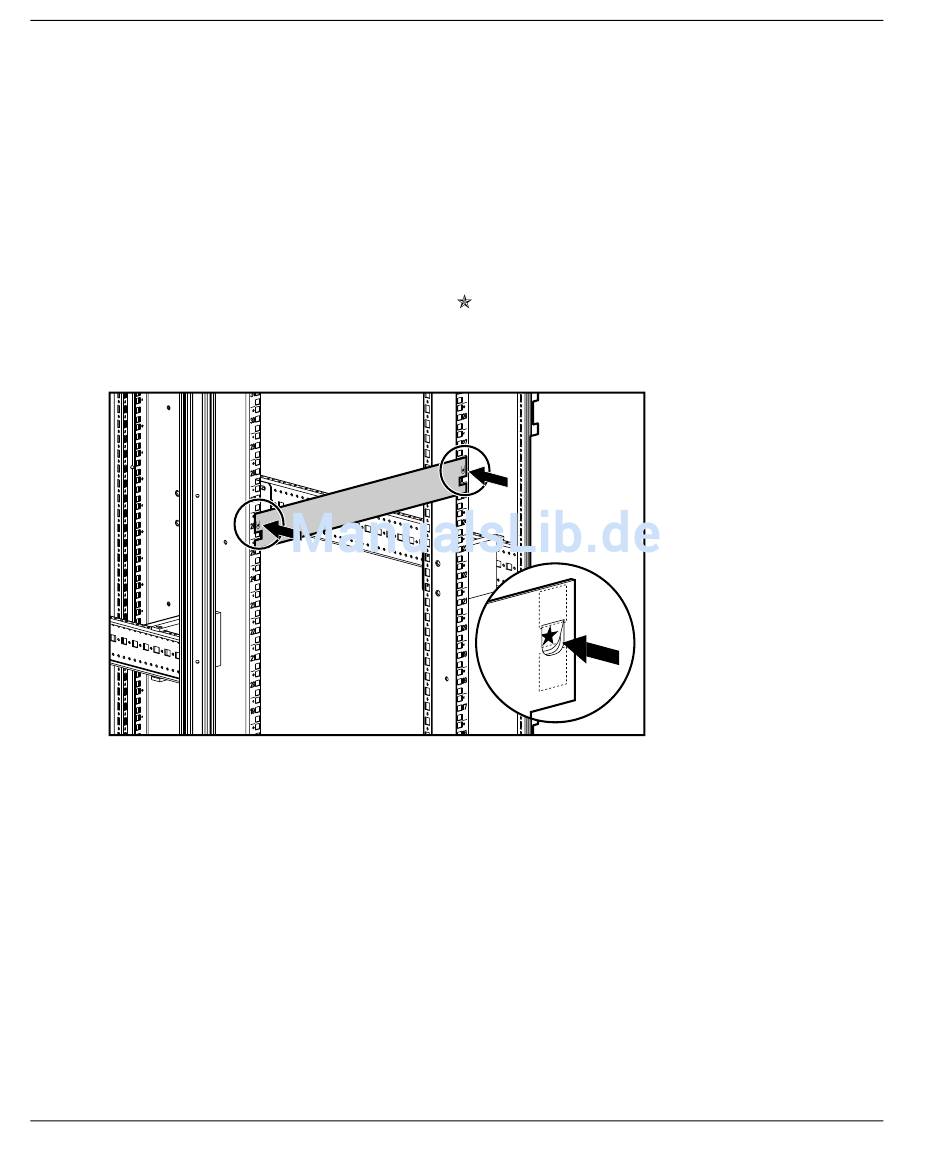

Abbildung 2-9: Messen mit der Rack-Schablone
b. Das Lochmuster auf den seitlichen Schablonenrändern muss mit dem
Lochmuster in den Montageschienen übereinstimmen.
c. Messen Sie von der Oberseite des Bauteils direkt unter dem neuen Bauteil,
und halten Sie die Schablone vorne und hinten an den Rack-Rahmen,
um die Befestigungspunkte für die Montageschienen und für die hinteren
Käfigmuttern zu markieren.
2-10
markiert) oben an der Schablone nach
HP IP-KVM-Switchbox Benutzerhandbuch
