Installation Encastrée dans le Mur

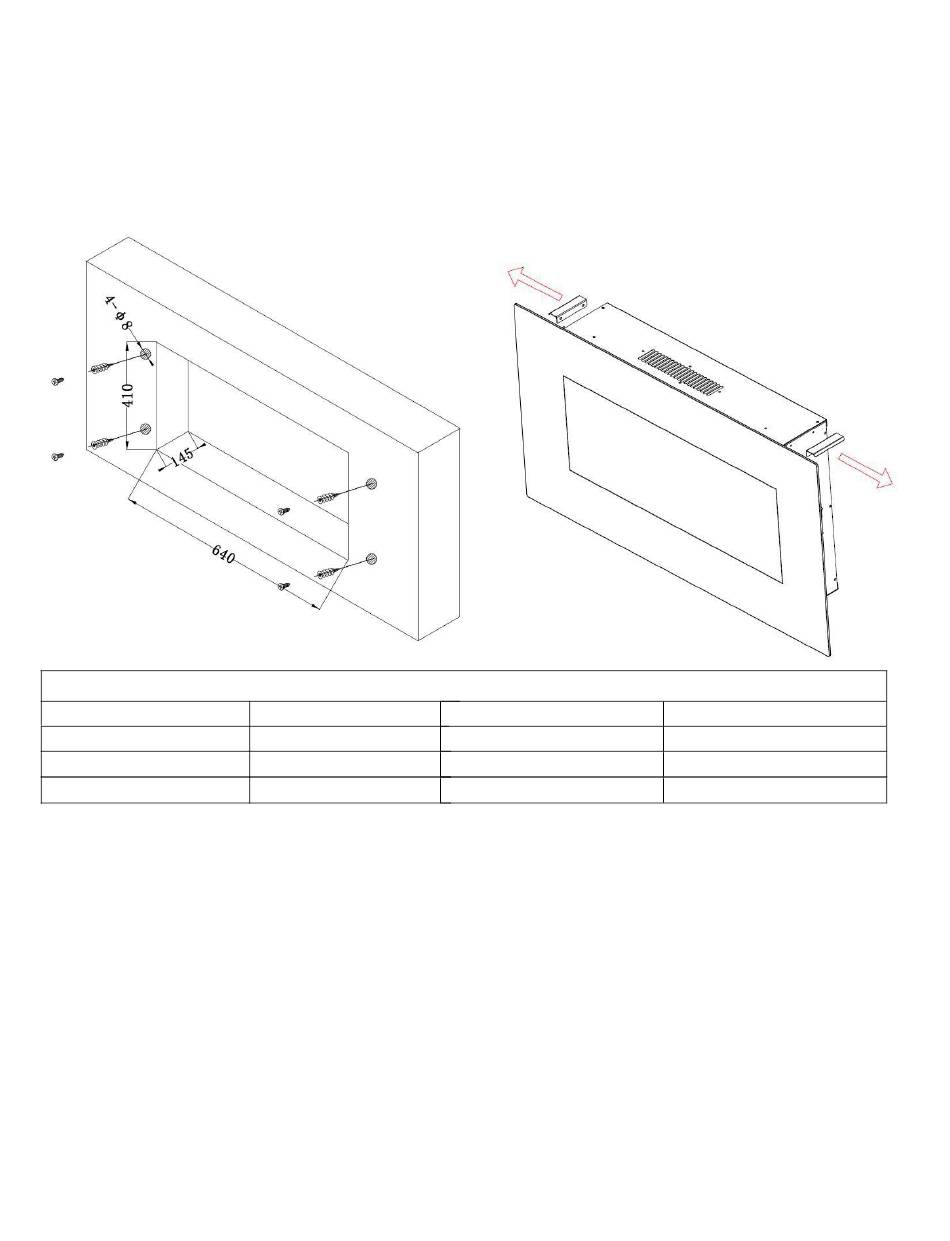

Remarque: enlevez les deux poignées avant de procéder à l'installation (voir Fig.
1).
Remarque: Installez le foyer de manière à ce qu'en cas de panne, il puisse être
retiré du mur à des fins d'entretien.
Model Number
AV-WM36ALB-NH
AV-WM42ALB-NH
AV-WM50ALB-NH
A. Choisissez un endroit non sujet à l'humidité et situé à au moins 36 " (94,1 cm) des
matériaux combustibles tels que des rideaux, des meubles, de la literie, du papier, etc.
B. Mesurez l'appareil et créez un cadre brut de câblage électrique (voir la taille
de l'encadrement ci-dessus).
C. Retirez la vitre en verre avant.
D. Maintenez l'appareil en place pour qu'il s'insère bien dans l'encadrement. Insérez
l'appareil dans le cadre brut, puis fixez-le à l'aide des 4 vis (fournies) à travers les
brides latérales.
E. Réinstallez la vitre en verre avant.
Taille du cadre (mm)
Longueur
640 (mm)
990 (mm)
990 (mm)
www.aflamo.com
Fig .1
Profondeur
145 (mm)
145 (mm)
145 (mm)
Hauteur
410 (mm)
478 (mm)
478 (mm)
