4. Installationsalternativen
Der Lüfter lässt sich je nach Funktion auf drei
verschiedene Arten installieren:
1. A usschließlich zur Feuchtigkeitsregelung, siehe
Schaltplan 1.
Der Lüfter wird mit Dauerphase (L) und Neutralleiter (N)
zur automatischen Feuchtigkeitsregelung angeschlossen.
Der Timer lässt sich durch Ziehen an der montierten
Zugschnur manuell aktivieren (siehe Seite 8).
2. F euchtigkeitsregelung + Timer-Betrieb über den
Lichtschalter, siehe Schaltplan 2
Der Lüfter wird mit Dauerphase (L) und Neutralleiter (N)
zur automatischen Feuchtigkeitsregelung angeschlossen.
Die Schalterleitung (SL) wird zur Aktivierung der Timer-
Steuerung angeschlossen, das heißt, dass Strom an der
Schalterleitung anliegt, sobald die Badezimmerlampe
eingeschaltet wird. Diese Option ermöglicht einen um
90 Sekunden verzögerten Start des Lüfters.
3. F euchtigkeitsregelung + Timer-Betrieb über den
gefederten Schalter, siehe Schaltplan 3
Der Lüfter wird mit Dauerphase (L) und Neutralleiter (N)
zur automatischen Feuchtigkeitsregelung angeschlossen.
Die Steuerphase (SL) wird zur Aktivierung der Timer-
Steuerung mit einem gefederten Schalter angeschlossen.
Bei dieser Option wird der Lüfter direkt gestartet.

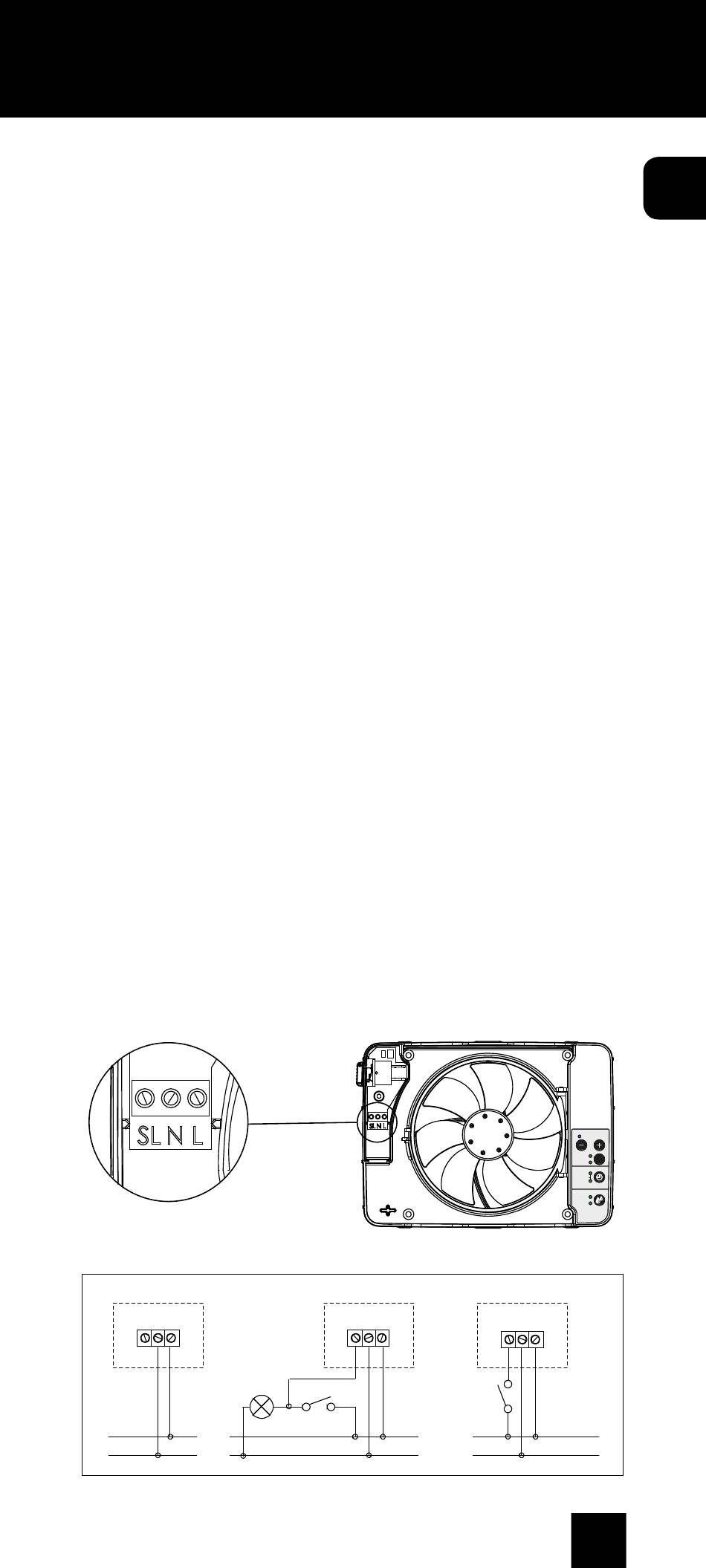

Schaltplan
1
SL N L
1
SL N L
L
L
N
N
L
N
2
SL N L
SL N L
L
N
2
L
N
L
N
SPEED
TIMER
S
CONSTANT
TIMER
5
MIN
15
SPEED
30
HUMIDITY
SILENT
TIMER
S
MAX
CONSTANT
TIMER
5
MIN
15
30
HUMIDITY
SILENT
3
MAX
3
SL N L
SL N L
7
DE
