- Seite 1 BEDIENUNGSANLEITUNG FRESH INTELLIVENT ®...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt von Fresh entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie den Lüfter installieren und in Gebrauch nehmen. Bewahren Sie diese anschließend sicher auf, damit Sie im Bedarfsfall darauf zurückgreifen können.
-
Seite 3: Inhaltsverzeichnis
INHALT Beschreibung der Funktionen Installationsanleitung 1 Inhalt 2 Einbau 3 Anschluss 4 Installationsalternativen 5 Anschluss eines Zugschalters 6 Werkseitige Einstellung 7 Einstellung der Funktionen Erweiterte Funktionen • Wahl der Empfindlichkeitsstufe • Pausenfunktion mit Momentschalter LED-Anzeige Wartung Garantie Entsorgung Zubehör Technische Daten Fehlersuche... -
Seite 4: Beschreibung Der Funktionen

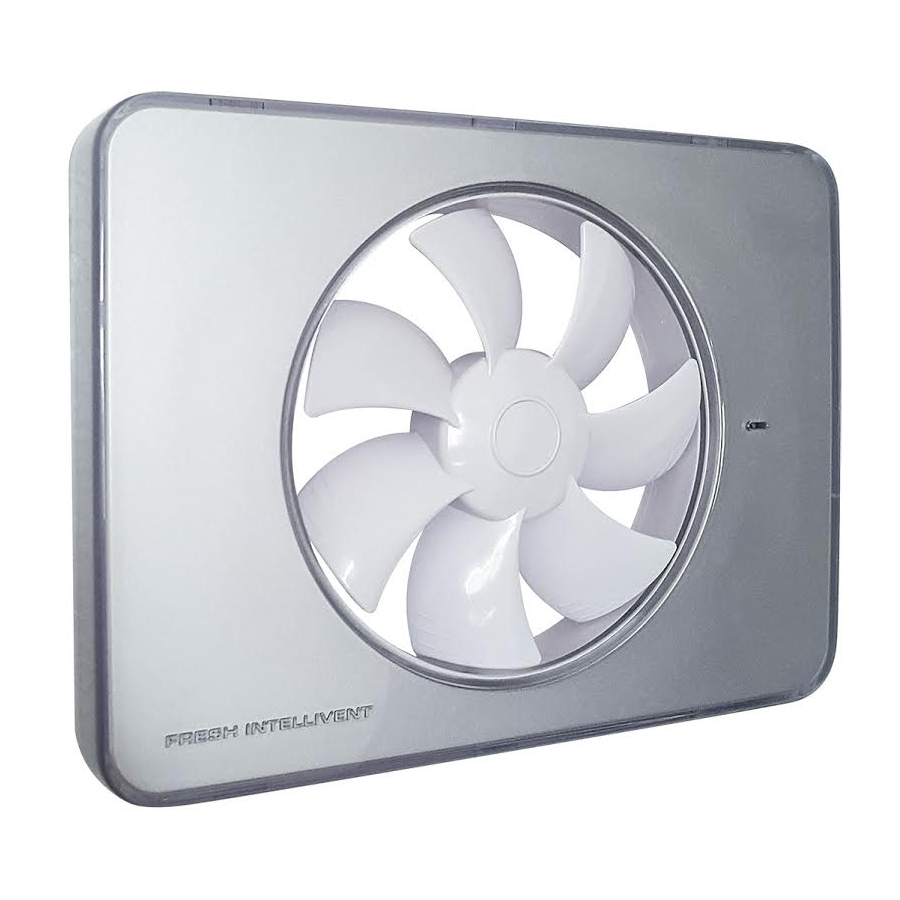

FUNKTIONEN » Beschreibung der Funktionen • Feuchtautomatik Fresh Intellivent hat eine vollautomatische Feuchtigkeits- regelung, die dafür sorgt, dass der Lüfter nur dann in Betrieb ist, wenn er tatsächlich gebraucht wird. • Timer-Betrieb E instellbare Nachlaufzeit - 5, 15 oder 30 Minuten • Drehzahlregelung Über die eingebaute Drehzahlregelung kann man Geräuschpegel und Leistung nach Bedarf einstellen. -
Seite 5: Installationsanleitung
INSTALLATIONSANLEITUNG » 1 Inhalt Die Verpackung sollte folgende Teile enthalten: • Lüfter • 2 Anschlussstutzen, Größe Ø 98 mm und Ø 118 mm • Bedienungsanleitung • Z ubehörbeutel mit 4 Schrauben und Dübeln, Zugschnur mit Anhänger und eine Isolierung für das FK-Kabel 2 Einbau Der Lüfter kann in der Wand oder in der Decke eingebaut werden. -
Seite 6: Anschluss
INSTALLATIONSANLEITUNG » 3 Anschluss • Die Installation ist von einem qualifizierten Elektriker durchzuführen. • D er Lüfter ist doppelt isoliert und nicht für eine Erdung vorgesehen. • D er Lüfter ist mit einem allpoligen Schalter ausgestattet, so dass kein externer Schalter benötigt wird. 1 Den allpoligen Schalter in Stellung 0 - OFF bringen. 2 Das Kabel entweder durch die Eingänge A am Gehäuse (Aufputzmontage) oder durch die Eingänge B am Gehäuse (Unterputzmontage) anbringen, siehe nachste... -
Seite 7: Installationsalternativen
4. Installationsalternativen Der Lüfter lässt sich je nach Funktion auf drei verschiedene Arten installieren: 1. A usschließlich zur Feuchtigkeitsregelung, siehe Schaltplan 1. Der Lüfter wird mit Dauerphase (L) und Neutralleiter (N) zur automatischen Feuchtigkeitsregelung angeschlossen. Der Timer lässt sich durch Ziehen an der montierten Zugschnur manuell aktivieren (siehe Seite 8). -
Seite 8: Anschluss Eines Zugschalters
INSTALLATIONSANLEITUNG » HINWEIS! Mit einer normalen Rundfeile in der Frontabdeckung an einer geeigneten Stelle eine einwandfreie Öffnung her- ausfeilen. Dazu KEINE Zangen oder dergleichen verwenden, da so Risse im Gehäuse entstehen können. 5. Anschluss des Zugschalters Eine Zugschnur zur manuellen Aktivierung oder Unterbre- chung des Timer-Betriebs installiert werden. Dazu die Montageplatte z. B. mit einem Schraubendreher entfernen und die mitgelieferte Schnur gemäß den nach- folgenden Abbildungen in der Öffnung anbringen. • N ach Abschluss der Installation den Sicherheitsschalter nach unten in Stellung I –... -
Seite 9: Werkseitige Einstellung
6. Werkseitige Einstellung • Timer - 5 Minuten • F euchtigkeitsgeschwindigkeit - still SPEED (70 % der Höchstleistung) • T imer-Geschwindigkeit - 70 % der Höchstleistung TIMER • Dauerbetrieb - Aus CONSTANT TIMER Rückstellung auf werkseitige Einstellungen HUMIDITY Den S-Schalter mindestens 5 Sekunden SILENT gedrückt halten. 7. Einstellung der Funktionen Eventuelle Anpassung an die jeweiligen Anforderungen: 1. -
Seite 10: Erweiterte Funktionen
ERWEITERTE FUNKTIONEN » Einstellung der Empfindlichkeit Je nach Größe, Selbstlüftung, Temperatur usw. kann das Badezimmer ein sehr unterschiedliches Klima haben. Dies kann sich wiederum auf das Ansprechen des Lüfters auswirken, weil er nach eigenem Ermessen bei Feuchtigkeit zu häufig oder zu selten startet. Werkseitig ist er auf 2 eingestellt: normales Ansprechen auf Feuchtigkeit, für den Großteil der Fälle geeignet. Die Feuchtfunktion lässt sich auch komplett deaktivieren. 1) Gleichzeitig die Schalter Speed + und Humidity betätigen SPEED... -
Seite 11: Pausenfunktion Über Momentschalter
2. Pausenfunktion über Momentschalter Der Lüfter kann mit einem externen Momentschalter eine Stunde lang abgeschaltet werden. Dieser wird gemäß Schaltplan 3 auf Seite 7 angeschlossen. Ist diese Funktion aktiviert, lässt sich die Funktion an SL angeschlossene „Startverzögerung“ nicht über die Schalterlei- tung (Beleuchtung) nutzen. Einschaltung 1. Gleichzeitig die Schalter Speed + und Humidity betäti- gen (die blaue und gelbe Leuchtdiode blinken schnell). -
Seite 12: Led-Anzeige
LED-ANZEIGE » LED – Was macht der Lüfter? Fresh Intellivent hat eine Leuchtdiode mit den Farben Gelb, Blau und Violett. Anhand dieser drei Farben erkennt der Benutzer den aktuellen Status des Lüfters und die gegenwärtige Motorsteuerfunktion. • Keine Leuchtdiode leuchtet. Der Lüfter ist abgeschaltet oder läuft im Dauerbetrieb. -
Seite 13: Wartung
WARTUNG » Wartung Fresh Intellivent ist so konzipiert, dass der Lüfter seine Funktion viele Jahre lang effizient erfüllt. Damit er korrekt funktionieren kann, muss der Lüfter in regelmäßigen Abständen gereinigt werden. Das Reinigungsintervall hängt von der Häufigkeit der Nutzung und von der Luftqualität ab. Die Reinigung sollte jedoch mindestens zweimal pro Jahr erfolgen. - Seite 14 WARTUNG » Das Lüfterrad ist mit einer Bürste oder einem Pinsel zu reinigen. Für die Reinigung des Lüftergehäuses ist ein feuchtes Putztuch mit Wasser und eventuell eine milde Seifenlösung zu verwenden. HINWEIS! Für den Lüfter niemals Lösungsmittel oder der- gleichen verwenden, da diese die Kunststoffteile des Lüfters beschädigen können! Den Lüfter nie vollständig in Wasser eintauchen, da der Motor dadurch beschädigt werden kann.
-
Seite 15: Garantie
Temperatur 50 °C übersteigt. Reklamationen sind an den Händler zu richten. Entsorgung Das Produkt trägt eine WEEE-Kennzeichnung als Zeichen dafür, dass es nicht mit dem normalen Hausmüll entsorgt werden darf, sondern zum zuständigen Recyclinghof gebracht werden muss. Fresh AB ist an ein in Schweden landesweit aufgebautes Recycling- system angeschlossen, das den WEEE-Richtlinien der EU entspricht. Weitere Info siehe www.fresh.se... -
Seite 16: Zubehör
ZUBEHÖR » Zubehör Für Fresh Intellivent ist eine Reihe von Zubehör erhältlich, das eine schnelle und saubere Montage ermöglicht. Nach- stehend sind einige Zubehörbeispiele aufgeführt. Rohre für die Größen 100 und 125 Abdeckplatte190 x 240 mm weiß und schwarz Kunststoffgitter für die Größen 100 und 125 Metallgitter für die Größen 100 und 125 Schutz vor Abstrahlungskälte für die Größen 100 und 125 YVG100 und125 Durchführung mit Schutz vor Abstrahlungskälte... -
Seite 17: Technische Daten
TECHNISCHE DATEN» Höchstleistung 132 m³/h Schalldruckpegel 3 m (geräuscharmer Betrieb) 22 dB(A) Leistungsaufnahme Abmessungen in der Wand 0 - 30 mm Lochbohrung 0 - 130 mm Material ABS-Kunststoff Schutzart IP44 Isolierstoffklasse Spannung 100 - 240 V Frequenz 50 - 60 Hz Zertifizierungen Kapazität Schalldruckpegel... -
Seite 18: Fehlersuche
FEHLERSUCHE » Der Lüfter startet nicht. Der Lüfter wurde gerade erst neu installiert und war noch nie in Betrieb. Überprüfen, ob sich das Lüfterrad unbehindert drehen kann. Die Stellung des Sicherheitsschalters überprüfen. Dieser muss sich in Stellung I - ON befinden. Den Lüfter ausschalten, dazu den Sicherheitsschalter auf 0 - OFF und anschließend wieder auf I - ON stellen. sicherstellen, dass am Kontakt L Spannung anliegt (nur Elektriker). -
Seite 19: Sonstige Fehler
Das Gehäuse abnehmen und das Gerät ausschalten. Dazu den Sicherheitsschalter auf 0 und anschließend wieder auf I stellen. Wenn der Lüfter anschließend immer noch nicht wie in dieser Bedienungsanleitung beschrieben funktioniert, ist Kontakt zum Händler oder per E-Mail zu Fresh aufzunehmen: intelli- vent@fresh.se. - Seite 20 AD: Kjell-Olof Askencrantz • Produktmanager: Tomas Söreke Copyright © Fresh AB 2009 • Änderungen vorbehalten. Fresh ® und das Fresh ® -Logo sind Warenzeichen bzw. eingetragene Warenzeichen von Fresh AB in Schweden und/oder anderen Ländern. Intellivent ® ist ein Warenzeichen bzw. eingetragenes Warenzeichen von Fresh AB in Schweden und/oder anderen Ländern.
