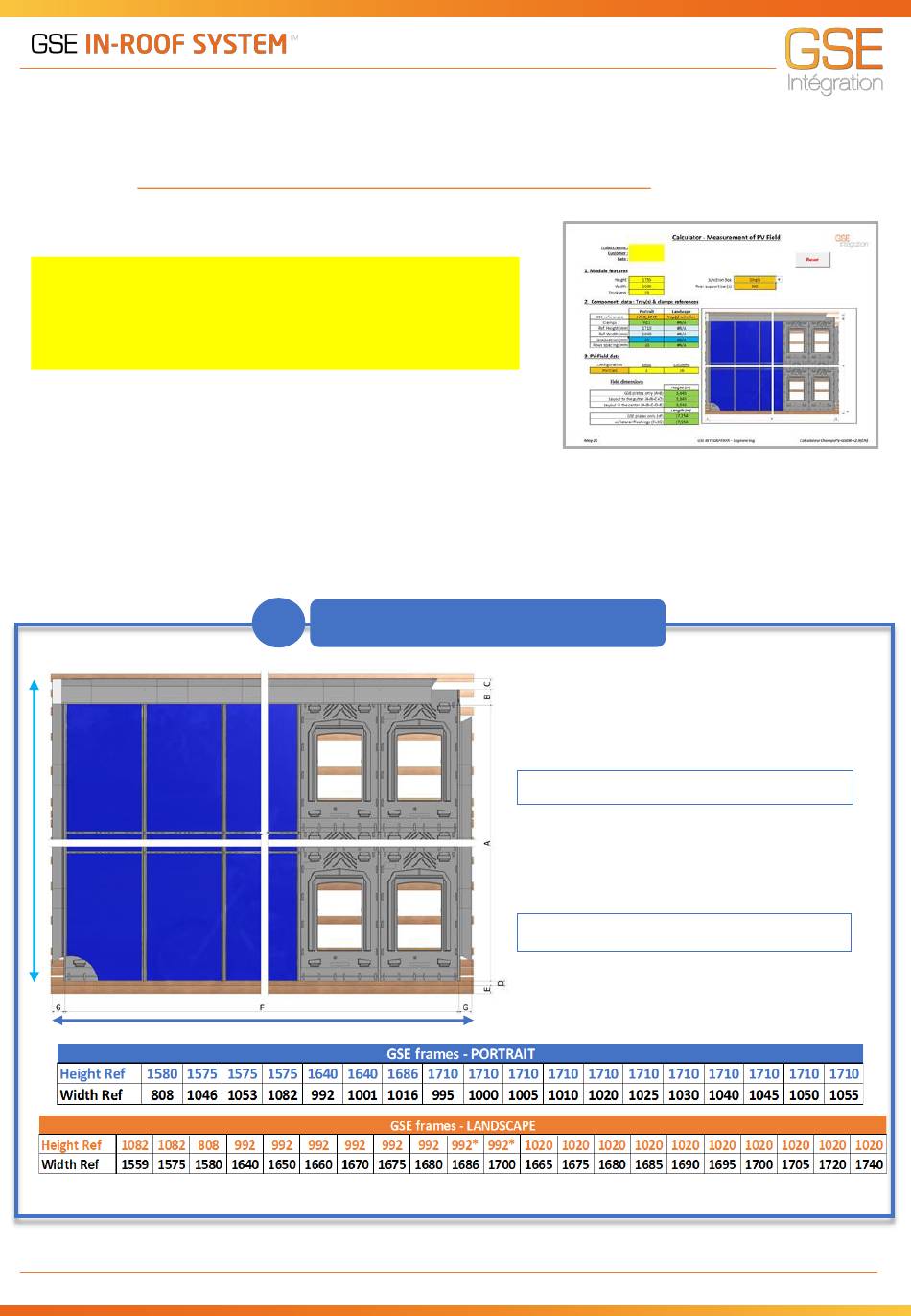

3.2 Vorbereitung der Dacheindeckung

3.2.1 Berechnung der Größe des PV-Feldes
HINWEIS: Im Download-Bereich unserer Website
https://www.gseintegration.com/de/downloads/
Sie unser Auslegungstool zur genauen Berechnung der
Abmessungen Ihres PV-Modulfeldes.
Die Größe des PV-Feldes berechnet sich ausgehend von der Größe der ausgewählten
GSE-Wanne (Informationen zur Ermittlung der mit dem PV-Modul kompatiblen GSE-
Wanne finden Sie in den Abschnitten 1.4, 1.5 und 1.6):
* Die Referenzhöhe der Quer-Wannen 1686_1016 und 1700_1016 beträgt 992.
September 2023
A
Wannen v.2012 und v.2020
Montageanleitung – In-Roof Universal-Bausatz
finden
Höhe des Feldes (in mm) =
((Ref.höhe + Graduierung + 10) x Anzahl
Reihen) +
A

Breite des Feldes (in mm) =

((Ref.breite + 36,5) x Anzahl
Spalten)
² Bei Einbau in der Dachmitte ist eine
weitere Latte vorzusehen, um das Relief
der Ziegel auszugleichen (s. 3.4)
160 + 150 + 50 + 100²
+ B + C + D + E
+ (2 x 165)
F + 2 x G
