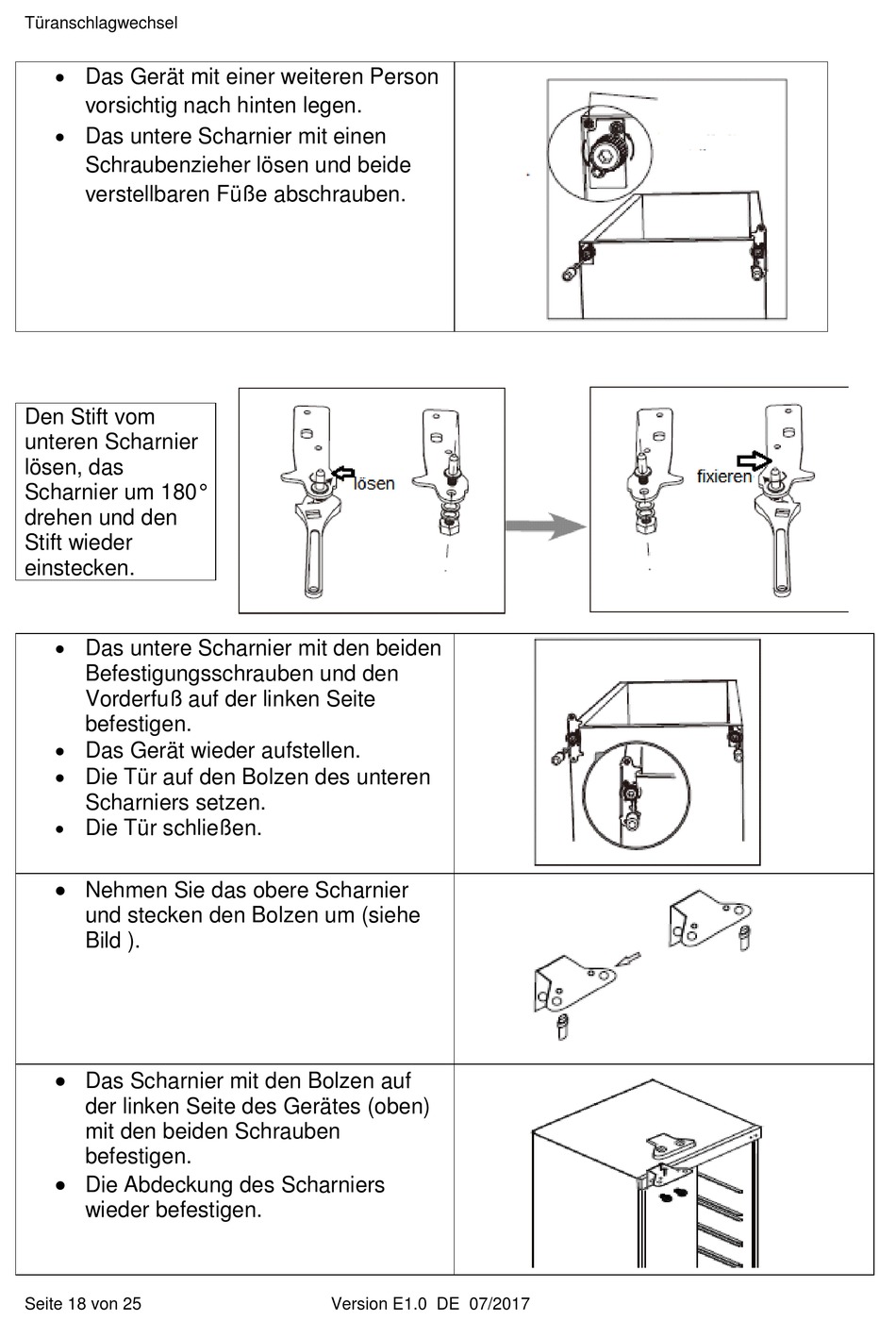

Türanschlagwechsel
Das Gerät mit einer weiteren Person
vorsichtig nach hinten legen.
Das untere Scharnier mit einen
Schraubenzieher lösen und beide
verstellbaren Füße abschrauben.
Den Stift vom
unteren Scharnier
lösen, das
Scharnier um 180°
drehen und den
Stift wieder
einstecken.
Das untere Scharnier mit den beiden
Befestigungsschrauben und den
Vorderfuß auf der linken Seite
befestigen.
Das Gerät wieder aufstellen.
Die Tür auf den Bolzen des unteren
Scharniers setzen.
Die Tür schließen.
Nehmen Sie das obere Scharnier
und stecken den Bolzen um (siehe
Bild ).
Das Scharnier mit den Bolzen auf
der linken Seite des Gerätes (oben)
mit den beiden Schrauben
befestigen.
Die Abdeckung des Scharniers
wieder befestigen.
Seite 18 von 25
Version E1.0 DE 07/2017
