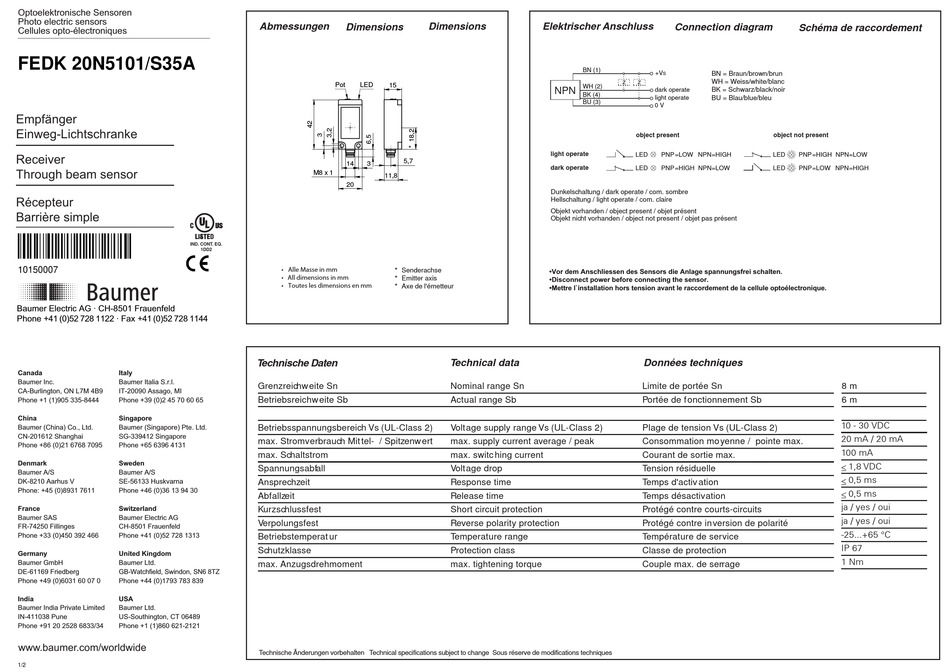

Baumer FEDK 20N5101/S35A Kurzanleitung

Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
FEDK 20N5101/S35A
Empfänger
Einweg-Lichtschranke
Receiver
Through beam sensor
Récepteur
Barrière simple
Í?*/Â'ÂÂ*Â'Î
IND. CONT. EQ.
10150007
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone: +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/2
Abmessungen Dimensions
Pot LED
14 3
M8 x 1
20
1DD2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Grenzreichw eite Sn
Betriebsreichw eite Sb
Betriebsspannungsbereich Vs (UL-Class 2)
max. Stromverbrauch Mit tel- / Spitzenw ert
max. Schaltstrom
Spannungsabfall
Ansprechzeit
Abfallzeit
Kurzschlussfest
Verpolungsfest
Betriebstemperat ur
Schutzklasse
max. Anzugsdrehmoment
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
Dimensions Elektrischer Anschluss
15
NPN
light operate
5,7
dark operate
11,8
Dunkelschaltung / dark operate / com. sombre
Hellschaltung / light operate / com. claire
Objekt vorhanden / object present / objet présent
Objekt nicht vorhanden / object not present / objet pas présent
* Senderachse
•Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
* Emitter axis
•Disconnect power before connecting the sensor.
* Axe de l'émetteur
•Mettre l`installation hors tension avant le raccordement de la cellule optoélectronique.
Technical data
Nominal range Sn
Actual range Sb
Voltage supply range Vs (UL-Class 2)
max. supply current average / peak
max. switc hing current
Voltage drop
Response time
Release time
Short circuit protection
Reverse polarity protection
Temperature range
Protection class
max. tightening torque
Connection diagram
BN (1)
+V BN = Braun/brown/brun
S
WH = Weiss/white/blanc
Z Z
WH (2)
BK = Schwarz/black/noir
dark operate
BK (4)
BU = Blau/blue/bleu
light operate
BU (3)
0 V
object present
PNP =LOW
LED NPN=HIGH
LED PNP =HIGH NPN =LOW
Données techniques
Limite de portée Sn
Portée de f onctionnement Sb
Plage de tension Vs (UL-Class 2)
Consommation moyenne / pointe max.
Courant de sortie max.
Tension résiduelle
Temps d'activ ation
Temps désactivation
Protégé contre courts-circuits
Protégé contre inversion de polarité
Température de service
Classe de protection
Couple max. de serrage
Schéma de raccordement
object not present
=HIGH =LOW
LED PNP NPN
LED PNP=LOW NPN=HIGH
8 m
6 m
10 - 30 VDC
20 mA / 20 mA
100 mA
≤ 1,8 VDC
≤ 0,5 ms
≤ 0,5 ms
ja / yes / oui
ja / yes / oui
-25...+65 °C
IP 67
1 Nm
