4. Hardware Installation

Achtung! Bitte beachten Sie, dass die EX-1018 die Hot-Plug-Funktion über das USB-C-
Erweiterungskabel
anschließen oder abziehen, wenn Sie Ihr PC-System nicht vorher ausschalten.
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC-
Systemen gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau/Anschluss der EX-1018
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
Da sowohl das PC-System als auch die EX-1018 selbst mit Strom versorgt werden, müssen Sie
die korrekte EIN-/AUS-Reihenfolge wie folgt einhalten:
Ausschaltreihenfolge: Schalten Sie erst Ihr PC-System und dann die EX-1018 aus.
Einschaltreihenfolge: Schalten Sie zuerst die EX-1018 und dann das PC-System ein.
1. Bitte schalten Sie Ihr PC-System und alle angeschlossene Peripheriegeräte vor der Installation
aus! Ziehen Sie auch bei allen Geräten den Netzstecker.
2. Entfernen Sie nun vorsichtig das Gehäuse Ihres PC-Systems (lösen Sie dazu evtl. zuvor die

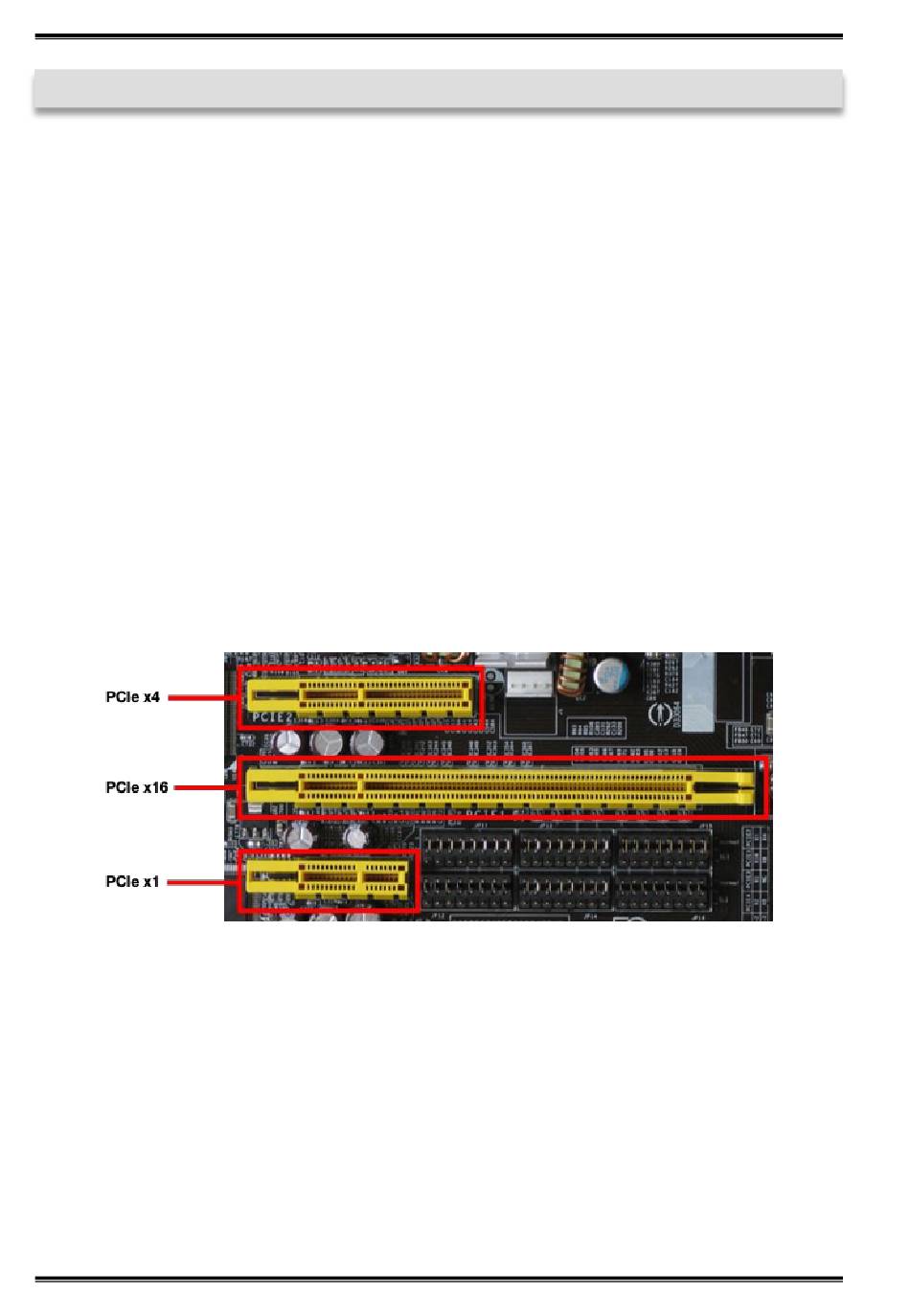

Schrauben des Gehäuses). Suchen Sie einen freien PCI-Express-Slot (siehe nachfolgende
Abbildung).
3. Stecken Sie nun die PCIe-Host-Adapterkarte in einen freien PCI-Express-Slot. Dabei spielt es
keine Rolle ob es sich um einen x1, x4, x8 oder x16 Slot handelt. Nach dem Einstecken,
können Sie nun das Blech der PCIe-Host-Adapterkarte am Computergehäuse festschrauben.
4. Nun können Sie Ihr Computergehäuse wieder schließen.
5. Schließen Sie nun das eine Ende des USB-C-Erweiterungskabels an den Anschluss der PCIe-
Host-Adapterkarte und das andere Ende an den Anschluss der EX-1018 an.
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
NICHT unterstützt. Sie können das
6
EX-1018
Erweiterungskabel NICHT
