N ° 200.308
Spitzer - Spitzfindig

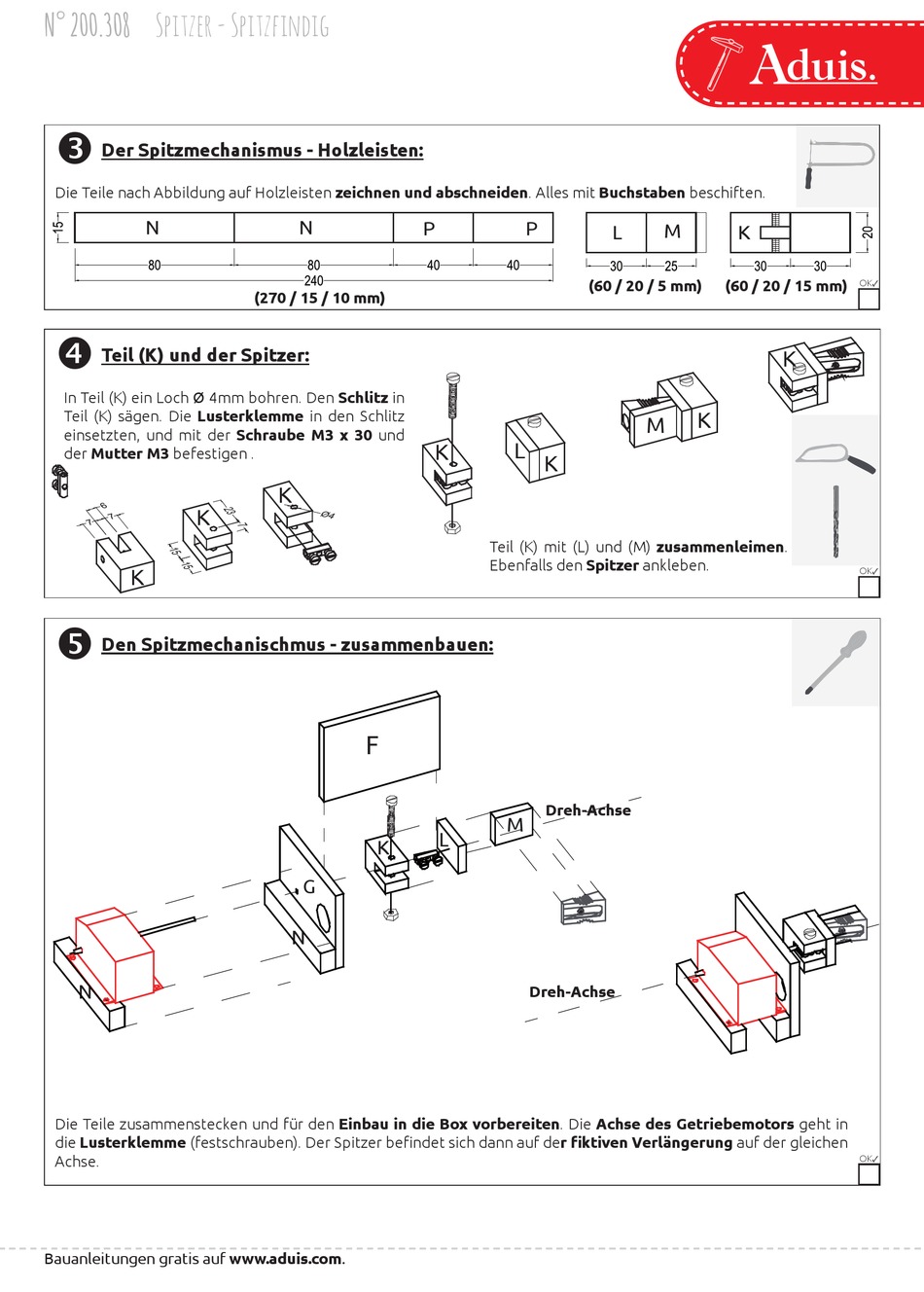

Der Spitzmechanismus - Holzleisten:
Die Teile nach Abbildung auf Holzleisten zeichnen und abschneiden. Alles mit Buchstaben beschiften.
N
Teil (K) und der Spitzer:
In Teil (K) ein Loch Ø 4mm bohren. Den Schlitz in
Teil (K) sägen. Die Lusterklemme in den Schlitz
einsetzten, und mit der Schraube M3 x 30 und
der Mutter M3 befestigen .
K
K
Den Spitzmechanischmus - zusammenbauen:
N
Die Teile zusammenstecken und für den Einbau in die Box vorbereiten. Die Achse des Getriebemotors geht in
die Lusterklemme (festschrauben). Der Spitzer befindet sich dann auf der fiktiven Verlängerung auf der gleichen
Achse.
Bauanleitungen gratis auf www.aduis.com.
N
P
(270 / 15 / 10 mm)
K
F
K
G
N
P
(60 / 20 / 5 mm)
L
K
K
Teil (K) mit (L) und (M) zusammenleimen.
Ebenfalls den Spitzer ankleben.
Dreh-Achse
M
L
Dreh-Achse
M
L
K
(60 / 20 / 15 mm)
K
K
M
OK✓
OK✓
OK✓
