5.3.3. Displayaufbau und Bios des Evo 4.3'' Multifunktionsterminal
5.3.3.1.

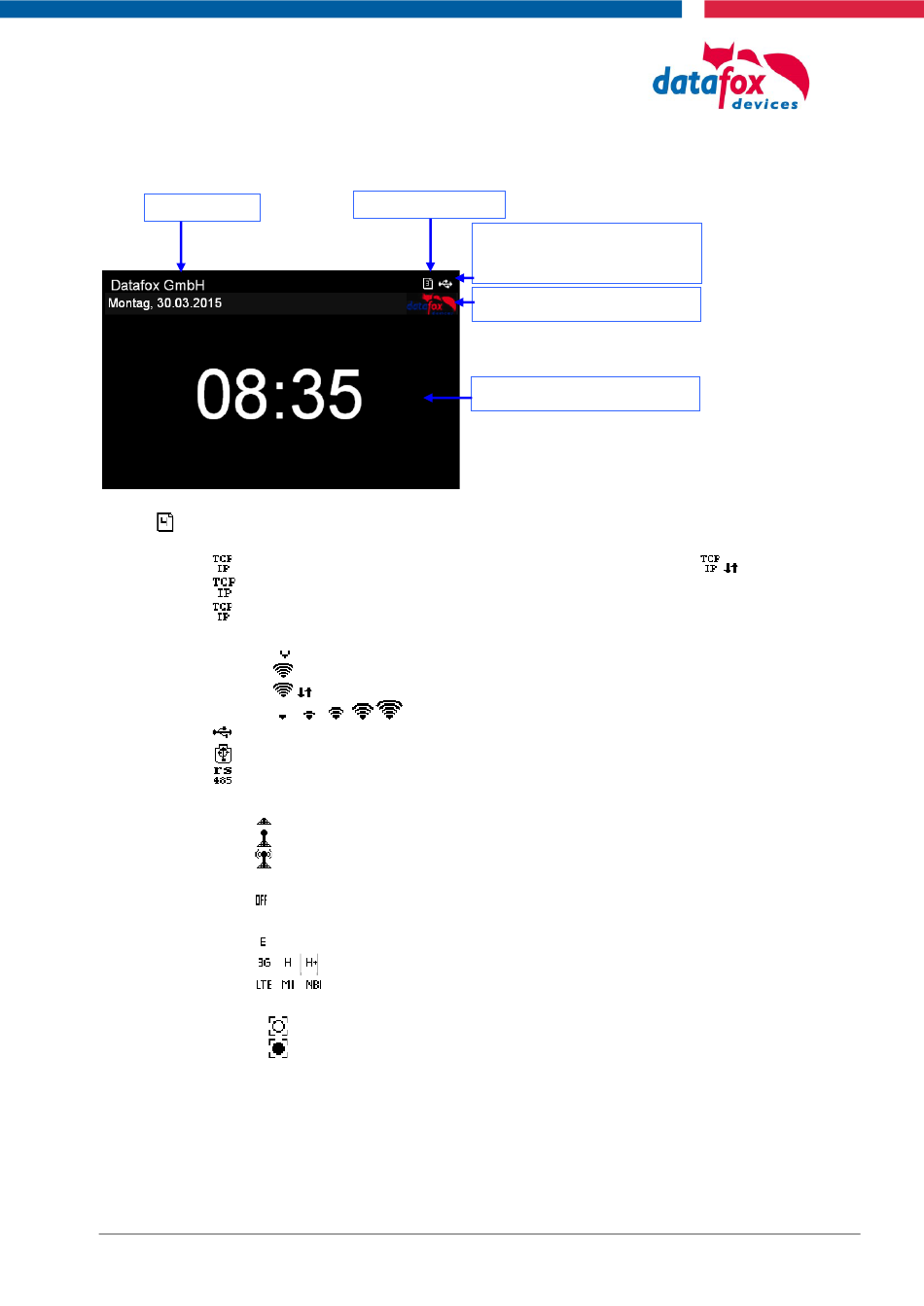

Aufbau Display Normalanzeige
Texte laut Setup
•
Datum Uhrzeit entspricht der Systemzeit des Gerätes, die auch für die Datensätze verwendet wird.
•
Anzahl der Datensätze im Speicher (Anzeige bis 99, danach 99+).
•
Kommunikationsfeld mit Symbolen für:
TCP /IP Bei aktiver Kommunikation wird dieses Symbol angezeigt .
o
!
kein LAN Link
o
? kein DHCP lease
o
Wlan Kommunikation
o
▪
▪
▪
▪
USB
o
USB Host (Speichern der Daten auf USB - Stick)
o
RS 485
o
GPRS (Mobilfunk mit MC-55), Statusanzeige z.B.[33] siehe „Statusmeldungen am Display".
o
▪
▪
▪
Mobilfunk (BG-96 und EG-95), Statusanzeige z.B.[33] siehe „Statusmeldungen am Display".
o
▪
▪
X Mobilfunkmodem ist an, aber keine Verbindung zum Provider.
▪
▪
,
▪
o Sonstige Symbole
▪
▪
•
Anzeige im Display
Im Hauptmenü werden die Kopfzeilen 1 und 2 des Setups angezeigt.
o
In Menüs und Eingabeketten werden die im Setup hinterlegten Kopfzeilen 3 und 4 angezeigt.
o
Während der Übertragung eines Setups oder FW Updates, geht das Gerät in den System-
o
stopp und zeigt den Text „Systemstop" in diesem Fenster.
Handbuch Datafox Evo 4.3
Anzahl der Datensätze
Wlan als Hauptkommunikation aktiviert
Wlan verbunden
Wlan Kommunikation gerade aktiv
Signalstärke bei WLAN
Mobilfunkmodem ist aus
Mobilfunkmodem ist ein geschaltet, aber keine Verbindung zum Provider.
Mobilfunkmodem ist eingeschaltet, Verbindung zum Provider besteht.
Mobilfunkmodem ist aus
Mobilfunkmodem ist an, Edge Verbindung zum Provider besteht.
,
,
, Mobilfunkmodem ist an, 3G Verbindung zum Provider besteht.
,
,
, Mobilfunkmodem ist an, LTE Verbindung zum Provider besteht
Bewegungssensor „no detection"
Bewegungssensor „detection"
Kommunikationsstatus
der Hauptkommunikation
Feld für das Kundenlogo
Anzeige und Listenfeld
Seite 20
Datum: 25.08.2023 V 04.03.19
