Datafox Evo 4.3 Handbuch Seite 145

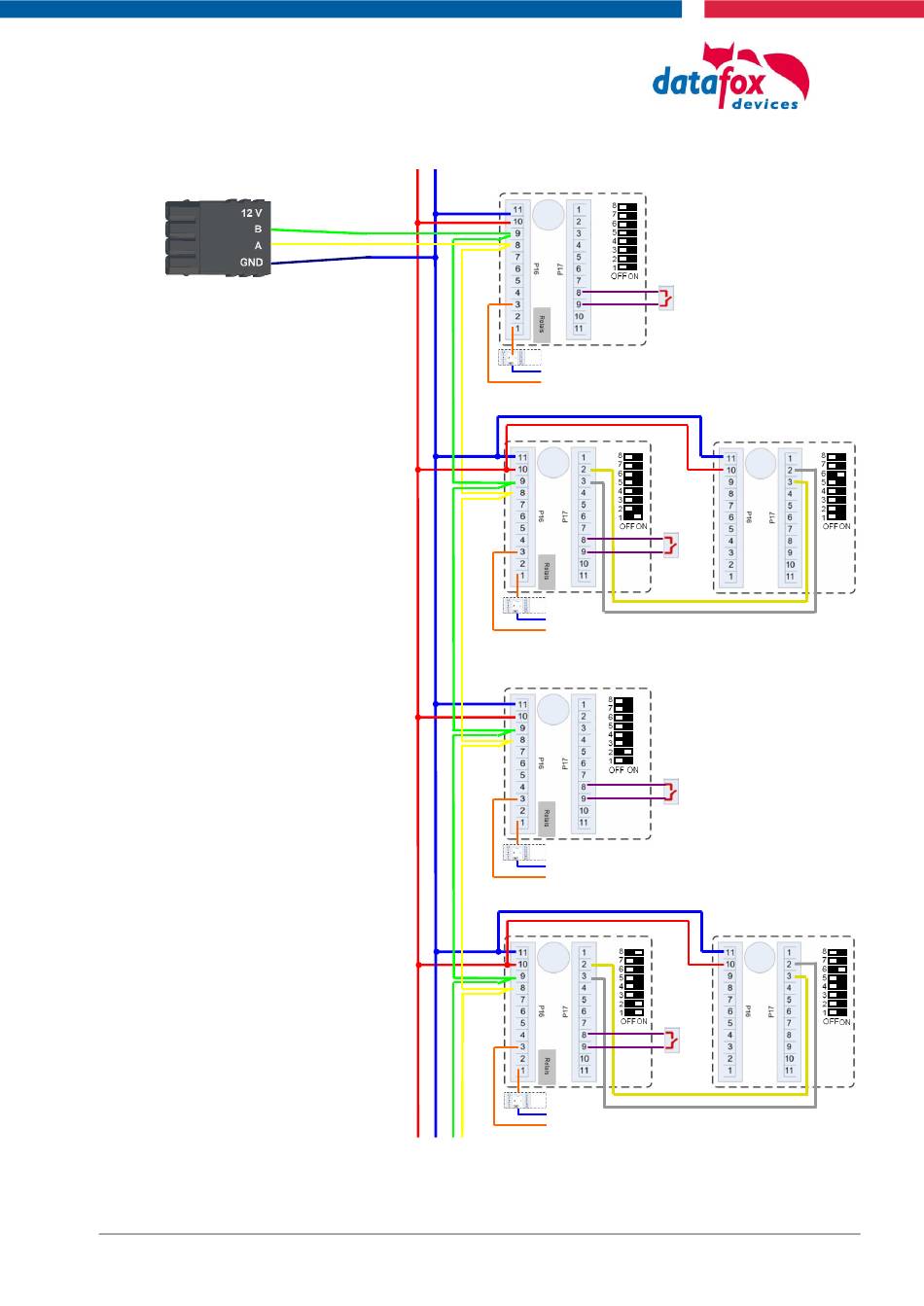

Verdrahtungsplan:
Weitere Module sind möglich.
In diesem Fall verschiebt sich
die Terminierung.
Handbuch Datafox Evo 4.3
12V + -
ext. max 42V 2A
Türöffner
Seite 137
Anschluss Kombimodul (LTM)
Tür
Kontakt
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
ext. max 42V 2A
für Türöffner
Anschluss Kombimodul (LTM)
Tür
Kontakt
ext. max 42V 2A
für Türöffner
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
ext. max 42V 2A
für Türöffner
Datum: 25.08.2023 V 04.03.19
