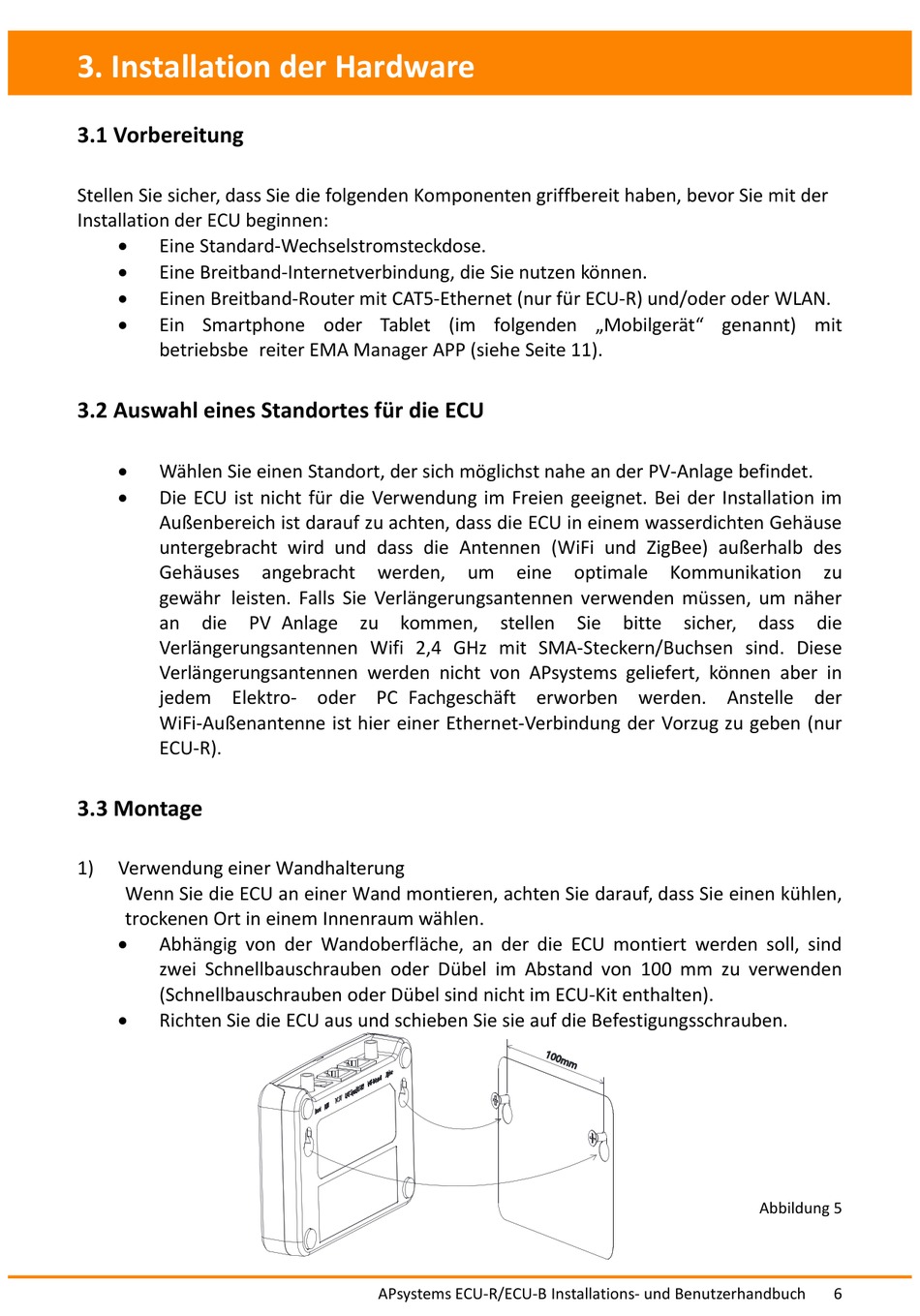

3. Installation der Hardware

3.1 Vorbereitung

Stellen Sie sicher, dass Sie die folgenden Komponenten griffbereit haben, bevor Sie mit der
Installation der ECU beginnen:
 Eine Standard-Wechselstromsteckdose.
 Eine Breitband-Internetverbindung, die Sie nutzen können.
 Einen Breitband-Router mit CAT5-Ethernet (nur für ECU-R) und/oder oder WLAN.
 Ein Smartphone oder Tablet (im folgenden „Mobilgerät" genannt) mit
betriebsbe reiter EMA Manager APP (siehe Seite 11).
3.2 Auswahl eines Standortes für die ECU
Wählen Sie einen Standort, der sich möglichst nahe an der PV-Anlage befindet.

Die ECU ist nicht für die Verwendung im Freien geeignet. Bei der Installation im

Außenbereich ist darauf zu achten, dass die ECU in einem wasserdichten Gehäuse
untergebracht wird und dass die Antennen (WiFi und ZigBee) außerhalb des
Gehäuses
gewähr leisten. Falls Sie Verlängerungsantennen verwenden müssen, um näher
an die PV Anlage
Verlängerungsantennen Wifi 2,4 GHz mit SMA-Steckern/Buchsen sind. Diese
Verlängerungsantennen werden nicht von APsystems geliefert, können aber in
jedem Elektro- oder PC Fachgeschäft erworben werden. Anstelle der
WiFi-Außenantenne ist hier einer Ethernet-Verbindung der Vorzug zu geben (nur
ECU-R).

3.3 Montage

1) Verwendung einer Wandhalterung
Wenn Sie die ECU an einer Wand montieren, achten Sie darauf, dass Sie einen kühlen,
trockenen Ort in einem Innenraum wählen.
Abhängig von der Wandoberfläche, an der die ECU montiert werden soll, sind

zwei Schnellbauschrauben oder Dübel im Abstand von 100 mm zu verwenden
(Schnellbauschrauben oder Dübel sind nicht im ECU-Kit enthalten).
Richten Sie die ECU aus und schieben Sie sie auf die Befestigungsschrauben.

angebracht werden,
zu kommen,
APsystems ECU-R/ECU-B Installations- und Benutzerhandbuch
um eine optimale
stellen Sie bitte
Kommunikation zu
sicher, dass die
Abbildung 5
