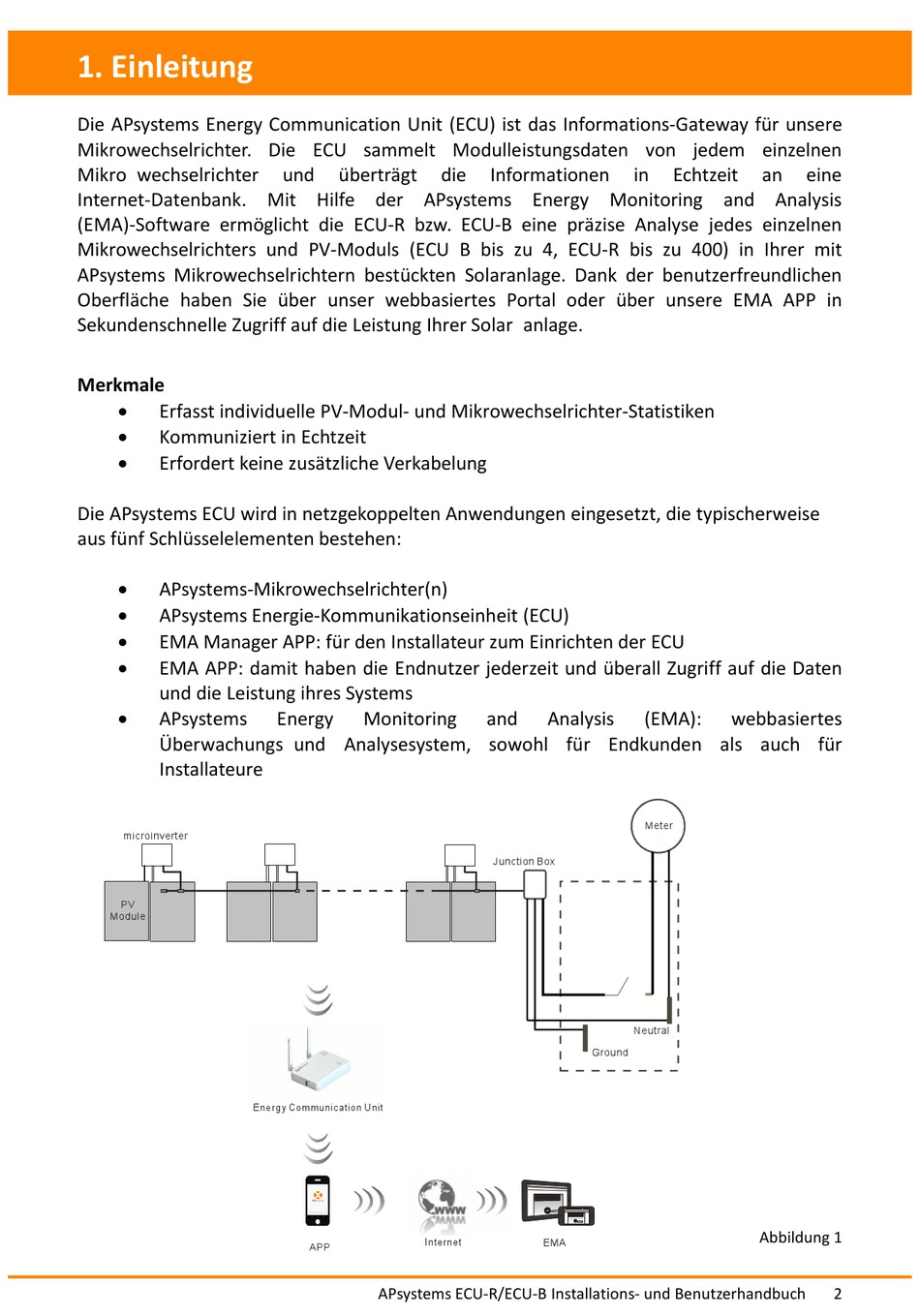

1. Einleitung

Die APsystems Energy Communication Unit (ECU) ist das Informations-Gateway für unsere
Mikrowechselrichter. Die ECU sammelt Modulleistungsdaten von jedem einzelnen
Mikro wechselrichter
Internet-Datenbank. Mit Hilfe der APsystems Energy Monitoring and Analysis
(EMA)-Software ermöglicht die ECU-R bzw. ECU-B eine präzise Analyse jedes einzelnen
Mikrowechselrichters und PV-Moduls (ECU B bis zu 4, ECU-R bis zu 400) in Ihrer mit
APsystems Mikrowechselrichtern bestückten Solaranlage. Dank der benutzerfreundlichen
Oberfläche haben Sie über unser webbasiertes Portal oder über unsere EMA APP in
Sekundenschnelle Zugriff auf die Leistung Ihrer Solar anlage.
Merkmale
 Erfasst individuelle PV-Modul- und Mikrowechselrichter-Statistiken
Kommuniziert in Echtzeit

 Erfordert keine zusätzliche Verkabelung
Die APsystems ECU wird in netzgekoppelten Anwendungen eingesetzt, die typischerweise
aus fünf Schlüsselelementen bestehen:
APsystems-Mikrowechselrichter(n)

APsystems Energie-Kommunikationseinheit (ECU)

EMA Manager APP: für den Installateur zum Einrichten der ECU

EMA APP: damit haben die Endnutzer jederzeit und überall Zugriff auf die Daten

und die Leistung ihres Systems
 APsystems
Überwachungs und Analysesystem, sowohl für Endkunden als auch für
Installateure
microinverter
PV
Module
und überträgt
Energy Monitoring
Energy Communication Unit
Internet
APP
APsystems ECU-R/ECU-B Installations- und Benutzerhandbuch
die Informationen
and Analysis
Junction Box
Ground
EMA
in Echtzeit an eine
(EMA): webbasiertes
Meter
Neutral
Abbildung 1
2
