AVM FRITZ!Box 5530 Fiber Bedienungsanleitung

Box
5530
Fiber

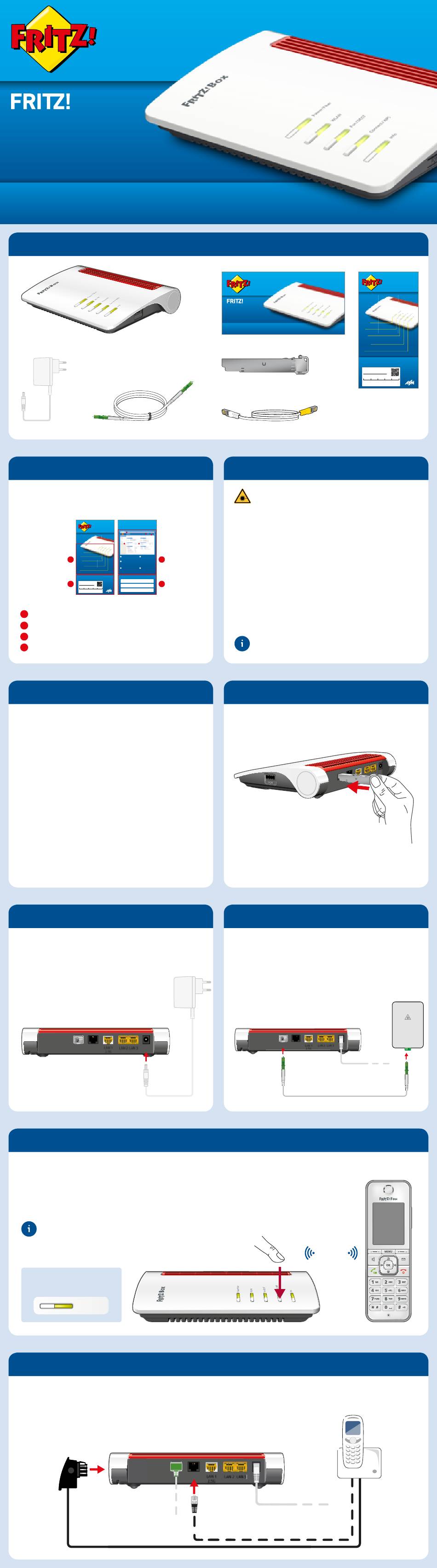

Anschließen und im Internet surfen
Lieferumfang

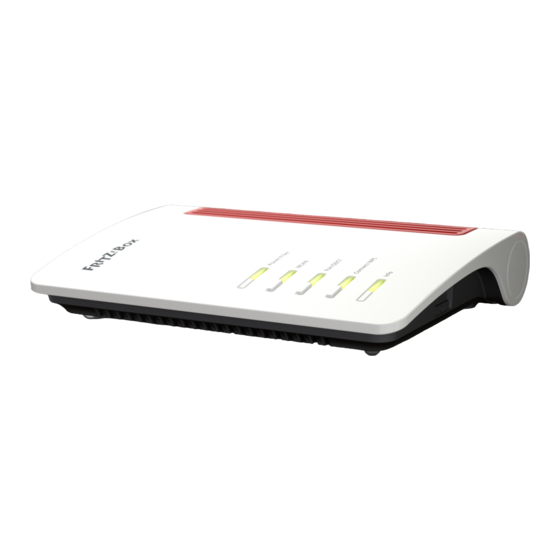

1 FRITZ!Box 5530
1 Netzteil
Servicekarte FRITZ! Notiz
FRITZ! Notiz ist die Kurzübersicht Ihrer FRITZ!Box. Halten
Sie FRITZ! Notiz auch nach Anschluss und Installation als
Gedankenstütze griffbereit.
Power/Fiber
• leuchtet, wenn Internetverbindung besteht
• blinkt, wenn Internetverbindung unterbrochen ist
WLAN
1
• drücken für WLAN an/aus
• leuchtet, wenn WLAN an ist
Fon/DECT
• drücken für Telefone wiederfi nden
• leuchtet bei einem Telefonat
• blinkt bei Sprachnachrichten im Netz
Connect/WPS
• drücken für WLAN- oder DECT-Gerät anmelden
• blinkt während ein WLAN- oder DECT-Gerät angemeldet wird
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
2
WLAN-Funknetz (SSID)
FRITZ!Box 5530 AF
WLAN-Netzwerkschlüssel
3779 8981 1562 8981 1234
FRITZ!Box-Kennwort
eltern5481
FRITZ! Notiz informiert Sie über
die LEDs und Tasten
1
die Werkseinstellungen der FRITZ!Box
2
Ihre angepassten, eigenen Einstellungen
3
die Benutzeroberfläche im Kurzüberblick
4
SFP-Modul bestimmen
Die FRITZ!Box kann an den Glasfaseranschlüssen ver-
schiedener Anbieter betrieben werden.
Die FRITZ!Box unterstützt den Betrieb an diesen Anschlüs-
sen mit den zum Lieferumfang gehörenden SFP-Modulen
FRITZ!SFP AON und FRITZ!SFP GPON.
Informieren Sie sich in Ihren Vertragsunterlagen oder
direkt bei Ihrem Anbieter darüber welches der beiden
SFP-Module an Ihrem Anschluss zum Einsatz kommt.
Am Strom anschließen
Schließen Sie die FRITZ!Box am Strom an. Die LED
„Power/Fiber" beginnt zu blinken.
Fiber
Schnurlostelefone anmelden
• Starten Sie Ihr Telefon.
• Wenn Sie ein FRITZ!Fon haben, drücken Sie die Taste „Connect/WPS" der FRITZ!Box. Die LEDs
„WLAN", „DECT" und „Connect" blinken und das FRITZ!Fon wird sofort angemeldet.
• Telefone anderer Hersteller bringen Sie zunächst in Anmeldebereitschaft und geben die PIN
der FRITZ!Box am Telefon ein (voreingestellter Wert „0000") bevor Sie die Anmeldung mit der
Taste „Connect/WPS" abschließen.
Die FRITZ!Box unterstützt gleichzeitig bis zu 6 Schnurlostelefone beliebiger Hersteller.
Power/ LTE • DSL
Telefone wiederfinden
WLAN
Kurz drücken
Fon/ DECT
Connect/ WPS
Info
Telefone per Kabel anschließen
Sie können ein Telefon per Kabel anschließen. Die andere „FON"-Buchse muss frei bleiben.
Buchse „FON" an der Seite
für Telefone mit TAE-Stecker
Buchse „FON" auf der Rückseite
für Telefone mit RJ11-Stecker
F O N
1 Glasfaserkabel
FRITZ!Box: Einrichten & informieren
Notiz
Alle Einstellungen, Verbindungsinformationen und Zusatz-
funktionen Ihrer FRITZ!Box erreichen Sie einfach mit dem
Internetbrowser.
1
4
5
2 3
1 FRITZ!Box in einem Internet- 4 Schneller Wechsel zwischen
4
browser öff nen mit
FRITZ!Box
http://fritz.box
Einrichten und Informieren
MyFRITZ!
2 Einrichten der FRITZ!Box
bequem und schnell mit Anrufe und Komfortfunktionen
Assistenten für Internet, FRITZ!NAS
Telefonie, Sicherheit und Speicher für's Heimnetz
Komfort
Informieren Sie sich in Onlinehilfe öff nen
3 5
der Übersicht auf einen
Blick über Verbindungen,
Anschlüsse, Telefonie,
Funktionen und Netzwerk
Eigene Einstellungen
WLAN-Funknetz (SSID)
3
Diese
Einstellungen
können in der
FRITZ!Box WLAN-Netzwerkschlüssel
geändert
werden.
FRITZ!Box-Kennwort
FON LAN 1 LAN 2 LAN 3 Power
2,5G -------- 1G --------
Fiber
Box
5530
Fiber
Anschließen und im Internet surfen
1 Kurzanleitung
2 SFP-Module
1 Netzwerkkabel
Sicherheitshinweise
Gefahr durch Laser
Laserlicht gefährdet das Sehvermögen! Schauen Sie nicht
direkt in das Glasfaserkabel oder in die Glasfaserbuchsen
der FRITZ!Box und Ihres Anschlusses.
• Die FRITZ!Box darf nicht im Freien verwendet werden.
• Installieren Sie die FRITZ!Box nicht bei Gewitter.
• Schließen Sie die FRITZ!Box an einer leicht erreichbaren
Steckdose an.
• Stellen Sie die FRITZ!Box nicht auf wärmeempfindliche Flächen.
• Die Lüftungsschlitze der FRITZ!Box müssen frei sein.
• Um Störungen zu vermeiden, knicken Sie das Glasfaserkabel
nicht und entfernen Sie Staubschutzkappen unmittelbar vor
der Inbetriebnahme.
• Trennen Sie die FRITZ!Box bei Gewitter vom Strom.
Beachten Sie auch die Sicherheitshinweise in Ihrem
FRITZ!Box-Handbuch.
SFP-Modul einsetzen
Stecken Sie das für Ihren Anschluss geeignete SFP-Modul
in den Fiber-Steckplatz der FRITZ!Box.
Glasfaseranschluss
Verbinden Sie die FRITZ!Box mit Ihrer Glasfaser-
Teilnehmeranschlussdose (Gf-TA).
1. Entfernen Sie die Staubschutzkappen vom Glasfaser-
kabel, dem SFP-Modul und von der Glasfaser-Teil-
nehmeranschlussdose (Gf-TA).
2. Schließen Sie die FRITZ!Box mit dem Glasfaserkabel
an der Gf-TA an.
FON LAN 1 LAN 2 LAN 3 Power
2,5G -------- 1G --------
Power/Fiber
• leuchtet, wenn Internetverbindung besteht
• blinkt, wenn Internetverbindung unterbrochen ist
WLAN
• drücken für WLAN an/aus
• leuchtet, wenn WLAN an ist
Fon/DECT
• drücken für Telefone wiederfi nden
• leuchtet bei einem Telefonat
• blinkt bei Sprachnachrichten im Netz
Connect/WPS
• drücken für WLAN- oder DECT-Gerät anmelden
• blinkt während ein WLAN- oder DECT-Gerät angemeldet wird
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
1 Servicekarte
LA N 1
FO N
2 ,5 G
Fi b e r
Fiber FON LAN 1 LAN 2 LAN 3 Power
2,5G -------- 1G --------
DECT
Notiz
WLAN-Funknetz (SSID)
Diese
FRITZ!Box 5530 AF Einstellungen
können in der
FRITZ!Box
WLAN-Netzwerkschlüssel geändert
werden.
3779 8981 1562 8981 1234
FRITZ!Box-Kennwort
eltern5481
FRITZ! Notiz
P o w e r
LA N 3
LA N 2
--
G -- -- --
-- -- -- -- 1
Gf-TA
