VIGOUR individual 4.0 Montageanleitung Seite 4

4
i

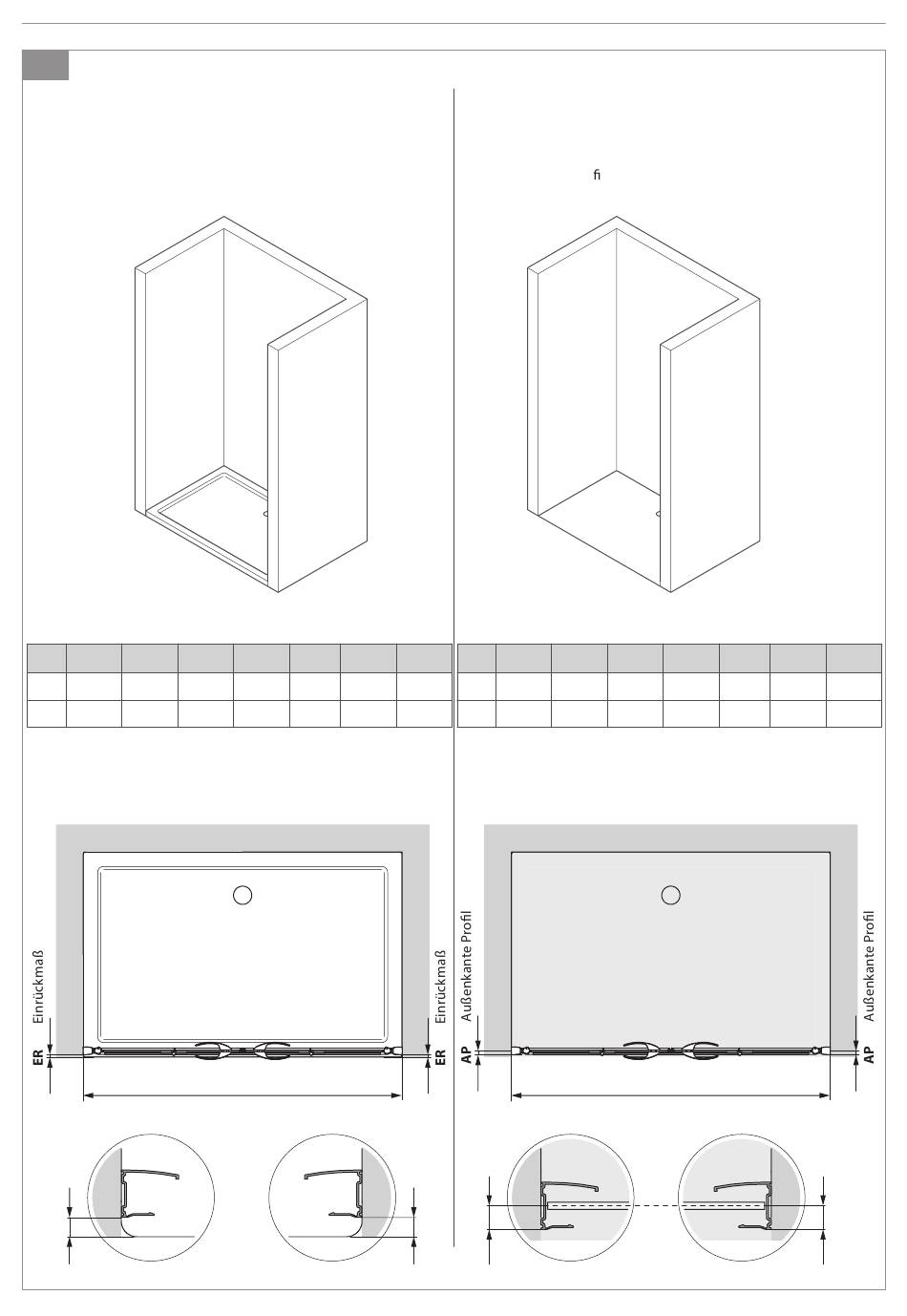

Artikel für Wannenmontage | Article for installation on shower tray | Kabina nawannowa
Wanne, Einbaumass Wanne (EBW)
1200 1300
V4FN4
EBW 1168-1208 1268-1308 1368-1408
ER 5 5
ER
Technische Änderungen vorbehalten! Garantieleistung nur bei Beachtung dieser Anweisungen.
1400 1500 1600 1800
1468-1508 1568-1608 1768-1808 1868-2008
5 5 5 5
EBW - V4FN4
V4FN4
Der Artikel V4FN4 ist zwar speziell für die Montage auf
Duschwannen ausgelegt.
Sollten Sie ihn dennoch für eine Bodenmontage "Glasmitte "
einsetzen wollen, so nden Sie hierzu mit der Bezeichnung
EBG die Maßangaben für diesen Fall.
Bodenmontage *Glasmitte* (EBG)
2000 1200
V4FN4
EBG 1168-1208 1268-1308
5 ER 15,5
ER
AP
1300 1400 1500 1600
1368-1408 1468-1508 1568-1608
15,5 15,5 15,5 15,5
EBG- V4FN4
1800 2000
1768-1808 1868-2008
15,5 15,5
AP
