Nehmen Sie sich vor der Montage einige Minuten, um alle Teile zu identifizieren und sich mit ihnen vertraut zu machen.
WARNUNG:
KLETTERGEFAHR! BITTE SICHERSTELLEN, DASS KEINE KINDER AUF DEN FILTERKANISTER KLETTERN,
UM IN DEN POOL ZU GELANGEN.
Skimmer-Installation
1. Stellen Sie Ihren Pool gemäß den Anweisungen in der Bedienungsanleitung
des Pools auf. Nicht mit Wasser befüllen, bevor die Filterpumpe richtig
installiert ist. Den Skimmer und die Zuflussöffnung an der Poolwand lokalisieren.
Skimmeröffnung
Zuflussöffnung
3. Drehen Sie gegen den Uhrzeigersinn, um den Abschöpfer-Dichtring
zu entfernen. Vergewissern Sie sich, dass die Gummidichtung Skimmer
in der richtigen Position ist.
5. Montieren Sie die Rücklaufverschraubung
Innere Poolwand

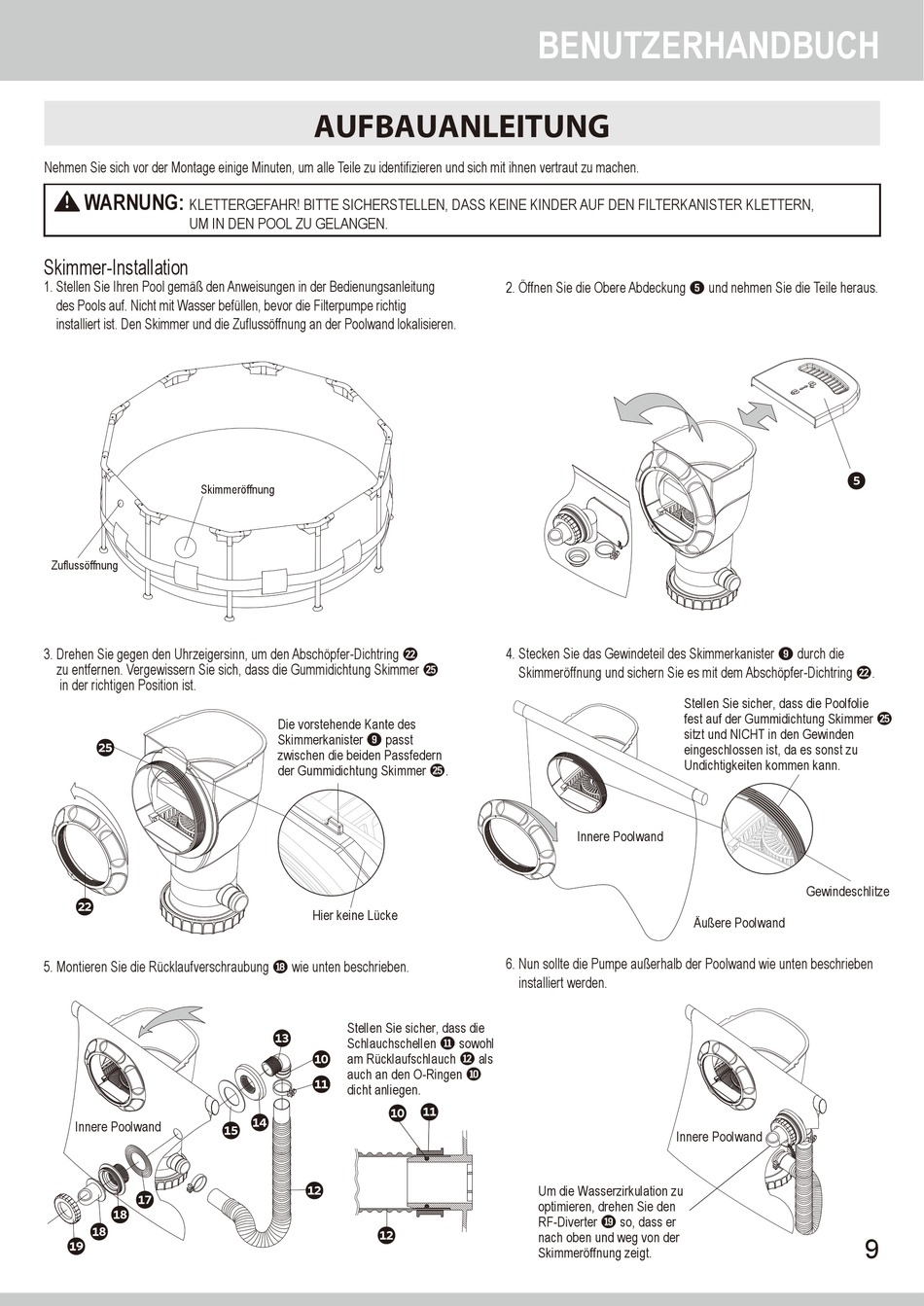

AUFBAUANLEITUNG
d
h
Die vorstehende Kante des
Skimmerkanister
passt
9
zwischen die beiden Passfedern
der Gummidichtung Skimmer
.
h
Hier keine Lücke
wie unten beschrieben.
o
Stellen Sie sicher, dass die
Schlauchschellen
w
am Rücklaufschlauch
auch an den O-Ringen
dicht anliegen.
BENUTZERHANDBUCH
2. Öffnen Sie die Obere Abdeckung
4. Stecken Sie das Gewindeteil des Skimmerkanister
Skimmeröffnung und sichern Sie es mit dem Abschöpfer-Dichtring
Innere Poolwand
6. Nun sollte die Pumpe außerhalb der Poolwand wie unten beschrieben
installiert werden.
sowohl
als
e
q
Um die Wasserzirkulation zu
optimieren, drehen Sie den
RF-Diverter
so, dass er
p
nach oben und weg von der
Skimmeröffnung zeigt.
und nehmen Sie die Teile heraus.
5
5
durch die
9
Stellen Sie sicher, dass die Poolfolie
fest auf der Gummidichtung Skimmer
sitzt und NICHT in den Gewinden
eingeschlossen ist, da es sonst zu
Undichtigkeiten kommen kann.
Gewindeschlitze
Äußere Poolwand
Innere Poolwand
.
d
h
9
