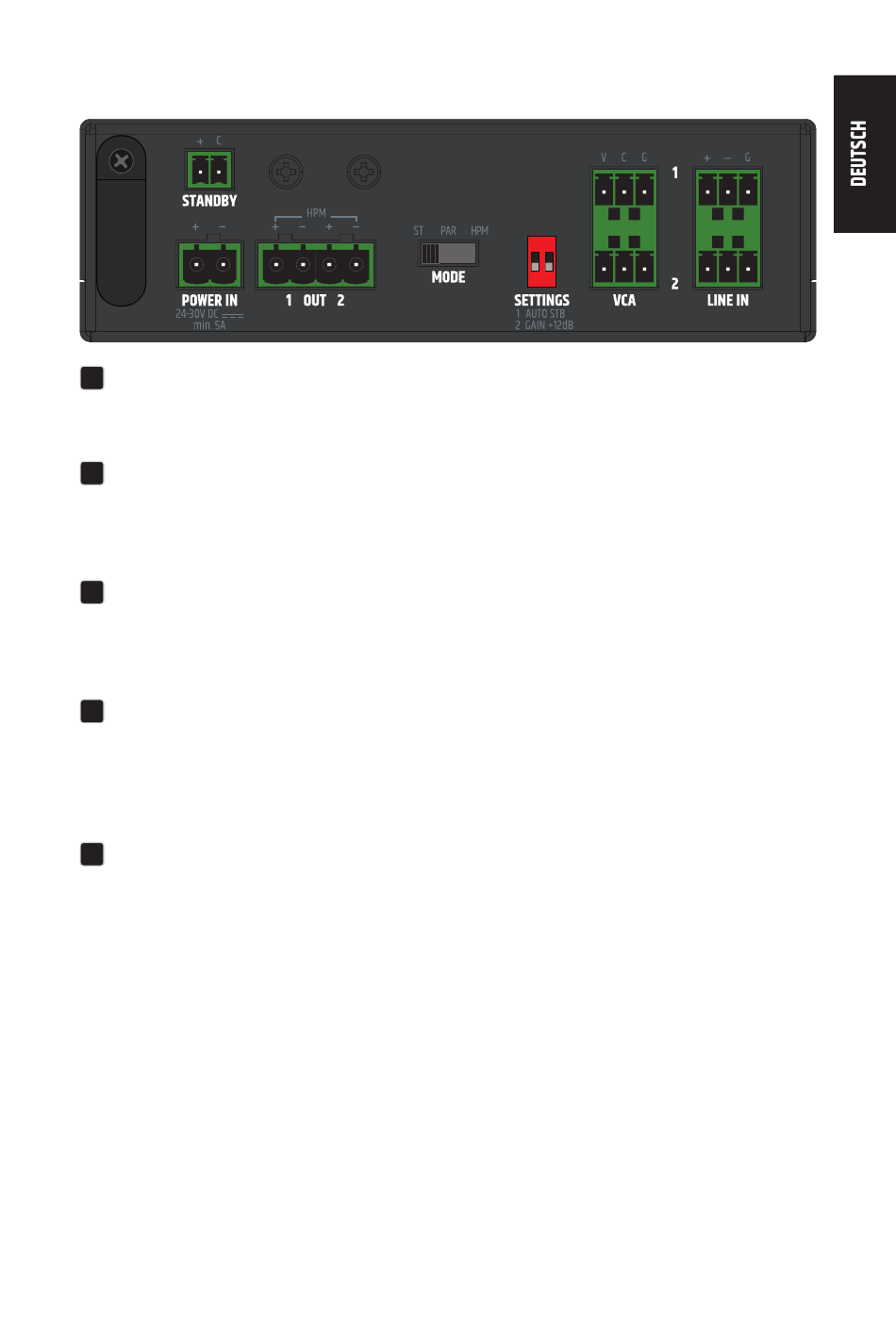

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
POWER IN
1
Klemmleistenanschluss zur Spannungsversorgung des Geräts. Um Schäden am Gerät zu vermeiden,
verwenden Sie bitte ausschließlich das Original Netzteil (Netzteil im Lieferumfang enthalten).
ZUGENTLASTUNG
2
Nutzen Sie die Zugentlastung für das flexible Kabel des Netzteils, um den Klemmleistenanschluss
für die Spannungsversorgung des Geräts und die Klemmleiste des Netzteils vor Beschädigung zu
schützen und ein ungewolltes Herausziehen der Klemmleiste zu vermeiden.
LINE IN 1 / 2
3
Analoge Audioeingänge mit symmetrischen Klemmleistenanschlüssen. Die Pole +, - und G sind
für das symmetrische Eingangssignal vorgesehen (für unsymmetrische Verkabelung geeignet).
Klemmleisten sind im Lieferumfang enthalten.
OUT 1 / 2
4
Lautsprecherausgänge 1 und 2 zum Anschließen von niederohmigen Lautsprechern (ST und PAR
Mode: Jeweils min. 4 Ohm; HPM Mode min. 2 Ohm). Bitte beachten Sie die korrekte Belegung der
Klemmleisten-Pole (siehe KLEMMLEISTENANSCHLÜSSE in dieser Anleitung). Die Gesamtbelast-
barkeit der angeschlossenen Lautsprecher sollte in etwa der Verstärkerleistung entsprechen.
MODE
5
Stellen Sie vor der Inbetriebnahme des Geräts sicher, dass sich der Schalter in der korrekten
Position befindet!
ST: Stereo-Modus. LINE IN 1 wird an OUT 1 ausgegeben, LINE IN 2 an OUT 2.
PAR: Parallel-Modus. LINE IN 1 und LINE IN 2 werden Mono summiert simultan an OUT 1 und OUT 2
ausgegeben. Die Lautstärke der beiden Kanäle wird individuell mit den Pegelstellern VOLUME 1
und 2 auf der Vorderseite eingestellt.
HPM: HPM: Der High-Power--Modus ermöglicht es, Lautsprecher bzw. Lautsprecherlinien mit einer
Impedanz von 2 Ohm am Verstärker anzuschließen (Verstärkerleistung: 100 W @ 2 Ohm). Bei der
Verwendung von Lasten mit höherer Impedanz werden die Vorteile des HP-Modus möglicherwei-
se nicht vollständig genutzt. Verwenden Sie LINE IN 1 als Signaleingang und zum Einstellen der
Lautstärke den Pegelsteller VOLUME 1 auf der Vorderseite.und zum Einstellen der Lautstärke den
Pegelsteller VOLUME 1 auf der Vorderseite.
ACHTUNG! Bitte beachten Sie die korrekte Belegung der Klemmleisten-Pole
(siehe KLEMMLEISTENANSCHLÜSSE in dieser Anleitung).
ON
1 2
