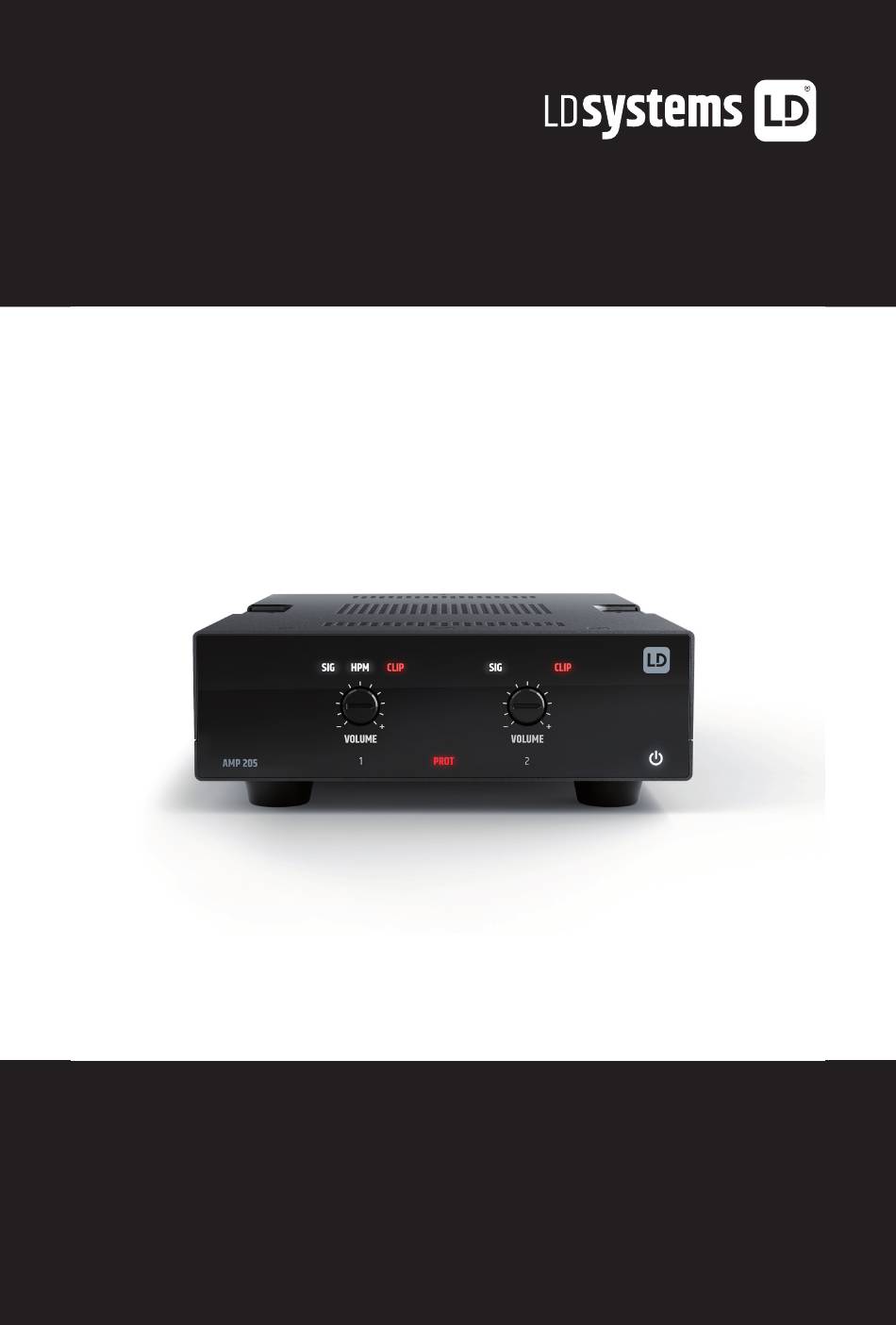

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH AMP 205 2-KANAL MINI INSTALLATIONSENDSTUFE 2X50 W @ 4 OHM LDAMP205...
- Seite 2 INHALTSVERZEICHNIS DEUTSCH INFORMATIONEN ZU DIESER KURZANLEITUNG BESTIMMUNGSGEMÄSSER GEBRAUCH BEGRIFFS- UND SYMBOLERKLÄRUNGEN SICHERHEITSHINWEISE VERPACKUNGSINHALT EINLEITUNG FEATURES ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 8 KLEMMLEISTENANSCHLÜSSE ANSCHLUSSBEISPIEL UNTER- / AUFTISCHMONTAGE PFLEGE, WARTUNG UND REPARATUR PFLEGE (VOM ANWENDER DURCHFÜHRBAR) ABMESSUNGEN TECHNISCHE DATEN ENTSORGUNG HERSTELLERERKLÄRUNGEN...
- Seite 3 SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Wir haben dieses Produkt so konzipiert, dass es über viele Jahre hinweg zuverlässig funktioniert. Dafür steht LD Systems mit seinem Namen und seiner langjährigen Erfahrung als Hersteller von hochwertigen Audioprodukten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie Ihr LD-SYSTEMS Produkt schnell optimal nutzen können.
- Seite 4 Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.
- Seite 5 WARNUNG: 1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungen aufweist. 2. Das Gerät darf nur im spannungsfreien Zustand installiert werden. 3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen werden. 4.
- Seite 6 WARNUNG: 1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. 2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör. 3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften. 4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z.
- Seite 7 Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts sind enthalten: • 1 x AMP 205 Installationsverstärker • 1 x Netzteil • 1 Satz Klemmleisten • 4 x Gummifuß (vormontiert) •...
- Seite 8 EINLEITUNG Der AMP205 ist ein professioneller 2-Kanal Mini-Installationsverstärker. Als Teil der TICA®-Serie vereint er kompakte Abmessungen, passive Kühlung und hohe Effizienz - ideal für eine Vielzahl von Audio-Installationsanwendungen. Der hocheffiziente 2x 50W Class-D Verstärker verfügt über 4-Ohm-Ausgänge und ein benutzer- freundliches Frontpanel mit Signal-, Clip- und Schutz-LEDs.
- Seite 9 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE POWER IN Klemmleistenanschluss zur Spannungsversorgung des Geräts. Um Schäden am Gerät zu vermeiden, verwenden Sie bitte ausschließlich das Original Netzteil (Netzteil im Lieferumfang enthalten). ZUGENTLASTUNG Nutzen Sie die Zugentlastung für das flexible Kabel des Netzteils, um den Klemmleistenanschluss für die Spannungsversorgung des Geräts und die Klemmleiste des Netzteils vor Beschädigung zu schützen und ein ungewolltes Herausziehen der Klemmleiste zu vermeiden.
- Seite 10 SETTINGS DIP-Schalter 1 AUTO STB: Bringen Sie den Schalter in Position ON, um die automatische Standby- Funktion des Geräts zu aktivieren. Ist die Standby-Funktion aktiviert, wird der Verstärker automatisch in den Standby-Betrieb versetzt, wenn circa 20 Minuten lang kein Audiosignal erkannt wird. So wird der Stromverbrauch sinnvoll reduziert.
- Seite 11 POWER-SYMBOL Das Power-Symbol leuchtet weiß, wenn der Installationsverstärker betriebsbereit ist. Im Standby- Betrieb leuchtet das Symbol rot. VOLUME 1 / 2 Je ein Pegelsteller für die Kanäle 1 und 2. Drehung nach rechts erhöht die Lautstärke, Drehung nach links senkt sie ab. SIG 1 / 2 (SIGNAL) Sobald ein Audiosignal am Kanal 1 bzw.
- Seite 12 KLEMMLEISTENANSCHLÜSSE ANSCHLÜSSE LINE IN 1 / 2 ANSCHLÜSSE STANDBY balanced momentary switch unbalanced ANSCHLÜSSE VCA 1 / 2 Volume VOLUME potentiometer 10 kΩ, linear Ground ANSCHLÜSSE OUT 1 / 2 / HPM ACHTUNG: Beachten Sie bei der Verdrahtung von Klemmleisten bitte die korrekte Zuordnung der Pole/Klemmen.
- Seite 13 ANSCHLUSSBEISPIEL ON/STANDBY VOLUME...
- Seite 14 UNTER- / AUFTISCHMONTAGE Für die Unter- bzw. Auftischmontage befinden sich auf der Ober- und Unterseite des Gehäuses je zwei Aussparungen mit wiederum je zwei M4 Gewindebohrungen. Schrauben Sie die beiden beiliegenden Montageplatten mittels der beiliegenden M4 Senkkopfschrauben an die Ober- bzw. Unterseite.
- Seite 15 1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann. 2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B.
- Seite 16 ABMESSUNGEN 221,7 TECHNISCHE DATEN Artikelnummer LDAMP205 Produktart Installationsverstärker Line-Eingänge Line-Eingangsanschlüsse 2 symmetrische Line Eingänge, Pitch 3,81 mm Terminal Block (3-Pin) Line-Ausgänge Spannungsversorgte 2 mit Ausgangsmoduswahlschalter (Stereo / Parallel / High Power Mode) Ausgänge Kühlung Konvektion Prioritätsstufen Eingangsbereich Nominale 14 dBu / 2 dBu (Schalter Gain +12dB) Eingangsempfindlichkeit Nominale 18 dBu (Sine 1kHz, Verstärkung 0dB)
- Seite 17 Artikelnummer LDAMP205 Verstärkerausgänge 2-Kanal (ST, PAR) / 1-Kanal (HPM) Anschluss 1 4-Pin Terminal block (pitch 5,08mm) RMS Leistung (W) 1 x 100 W @ 2ohm (Continuous sine wave 1kHz 10sec, 4 ohm load), 2 x 50 W @ 4ohm (ST, PAR) Leistung (Peak) (W) 1 x 110W @ 2ohm (Continuous sine wave 1kHz 10sec, 4 ohm load), 2 x 55 W @ 4ohm (ST, PAR)
- Seite 18 ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoff verordnungen in Ihrem Land. Gerät: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Alt- geräte in der jeweils geltenden aktuellen Fassung.
- Seite 19 This page has been intentionally left blank...
- Seite 20 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | UK REV: 01...
