8. Anschaltbeispiele

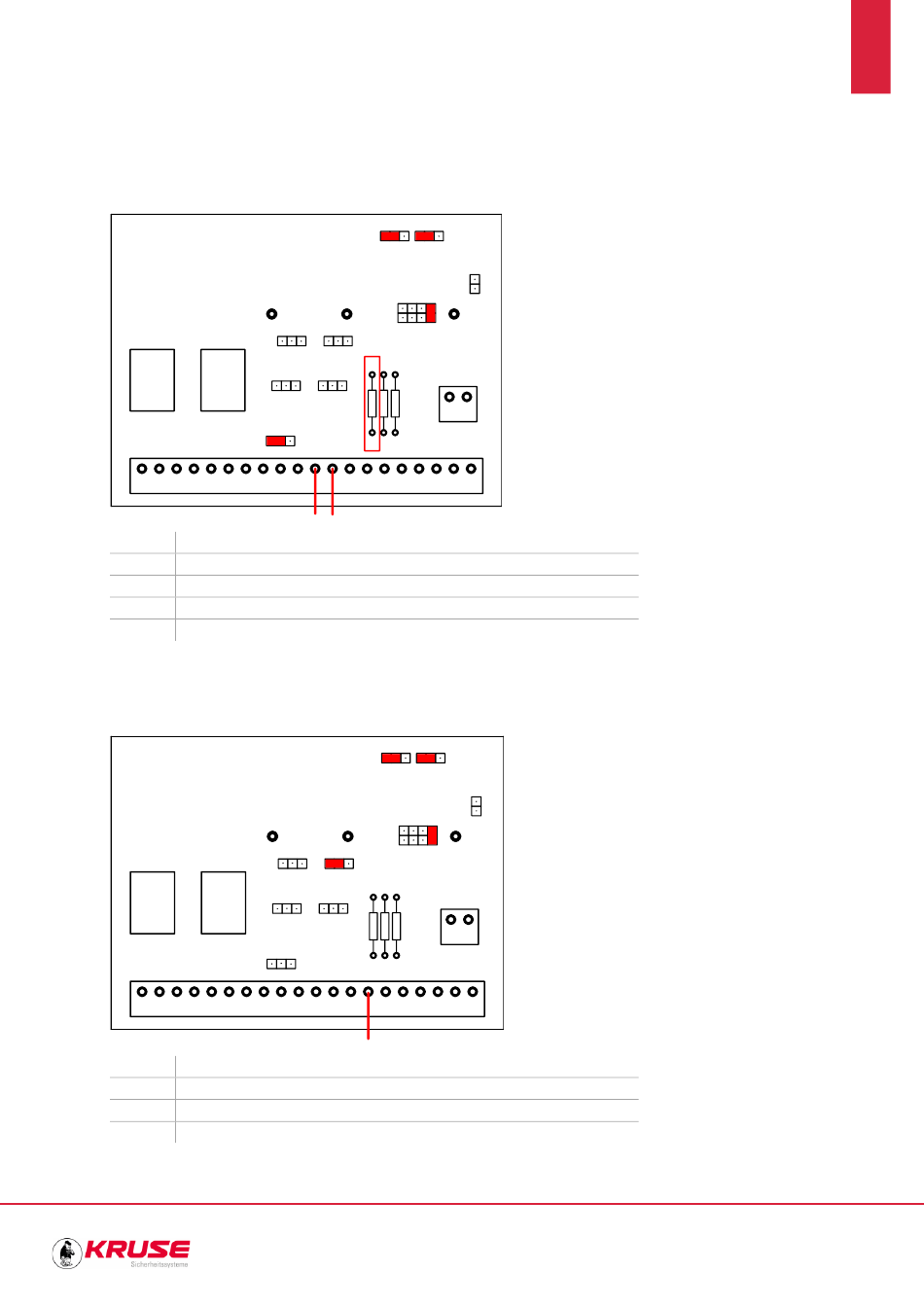

Widerstandsüberwachung (Klemmen 11 und 12)
Im Falle einer Sabotage ist der Widerstand zwischen A – B nicht mehr messbar.
J3 Polarität Eingangssignal ÜE = minus / -
J4 Polarität Eingangssignal BMZ = minus / -
S3 Ruhestromprinzip; dauerhaft ansteuernd
S9 Öffner
A – B Zu überwachender Widerstand
Potentialüberwachung (Klemme 14)
Im Falle einer Sabotage liegt an der Klemme 14 die Eingangsspannung des Adapters an.
J3 Polarität Eingangssignal ÜE = minus / -
J4 Polarität Eingangssignal BMZ = minus / -
S3 Ruhestromprinzip; dauerhaft ansteuernd
S5 Schließer
