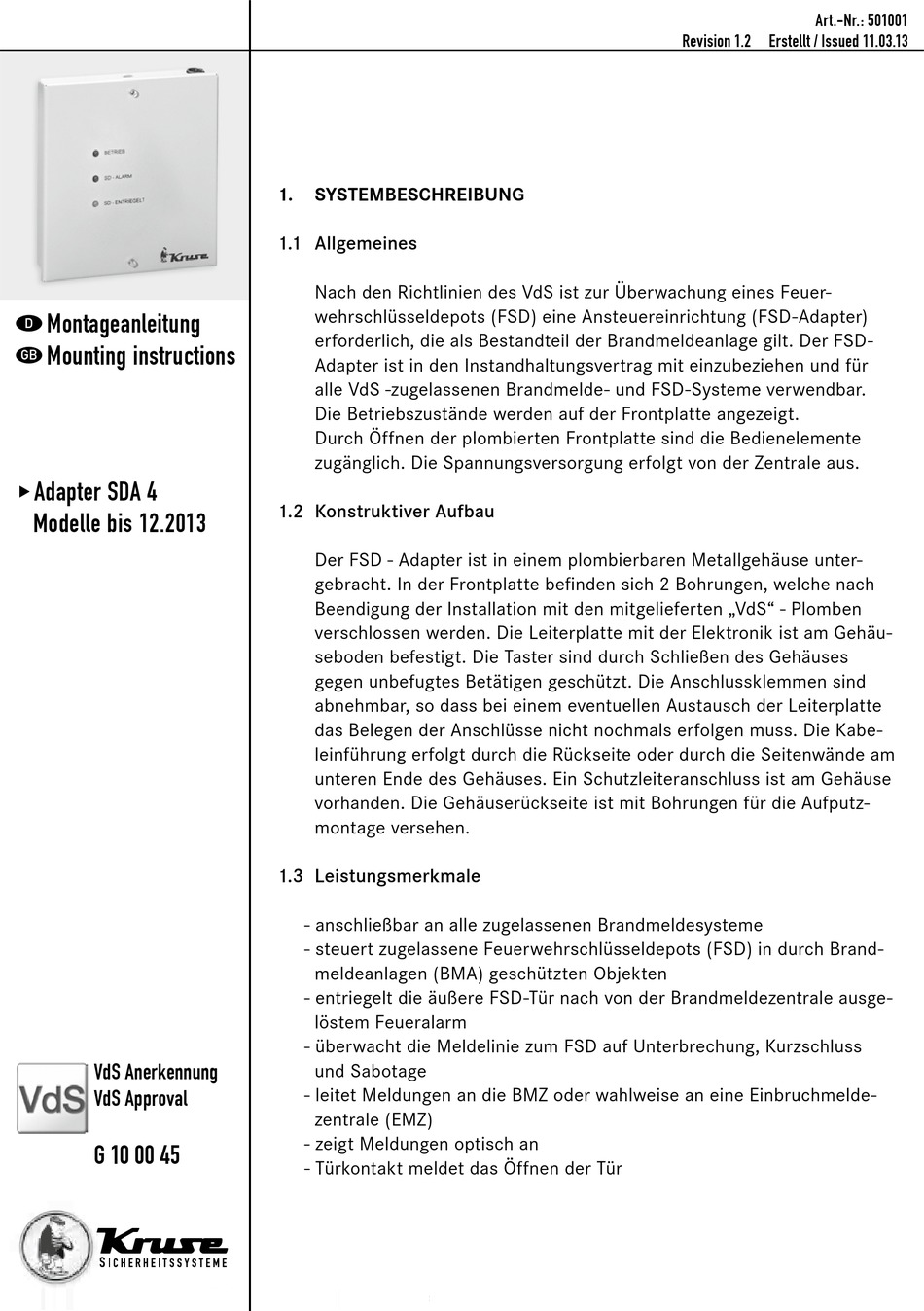

Montageanleitung
D
Mounting instructions
GB
uAdapter SDA 4
uModelle bis 12.2013
VdS Anerkennung
VdS Approval
G 10 00 45
1.
SyStembeSchreibung
1.1 Allgemeines
Nach den Richtlinien des VdS ist zur Überwachung eines Feuer-
wehrschlüsseldepots (FSD) eine Ansteuereinrichtung (FSD-Adapter)
erforderlich, die als Bestandteil der Brandmeldeanlage gilt. Der FSD-
Adapter ist in den Instandhaltungsvertrag mit einzubeziehen und für
alle VdS -zugelassenen Brandmelde- und FSD-Systeme verwendbar.
Die Betriebszustände werden auf der Frontplatte angezeigt.
Durch Öffnen der plombierten Frontplatte sind die Bedienelemente
zugänglich. Die Spannungsversorgung erfolgt von der Zentrale aus.
1.2 Konstruktiver Aufbau
Der FSD - Adapter ist in einem plombierbaren Metallgehäuse unter-
gebracht. In der Frontplatte befinden sich 2 Bohrungen, welche nach
Beendigung der Installation mit den mitgelieferten „VdS" - Plomben
verschlossen werden. Die Leiterplatte mit der Elektronik ist am Gehäu-
seboden befestigt. Die Taster sind durch Schließen des Gehäuses
gegen unbefugtes Betätigen geschützt. Die Anschlussklemmen sind
abnehmbar, so dass bei einem eventuellen Austausch der Leiterplatte
das Belegen der Anschlüsse nicht nochmals erfolgen muss. Die Kabe-
leinführung erfolgt durch die Rückseite oder durch die Seitenwände am
unteren Ende des Gehäuses. Ein Schutzleiteranschluss ist am Gehäuse
vorhanden. Die Gehäuserückseite ist mit Bohrungen für die Aufputz-
montage versehen.
1.3 Leistungsmerkmale
- anschließbar an alle zugelassenen Brandmeldesysteme
- steuert zugelassene Feuerwehrschlüsseldepots (FSD) in durch Brand-
meldeanlagen (BMA) geschützten Objekten
- entriegelt die äußere FSD-Tür nach von der Brandmeldezentrale ausge-
löstem Feueralarm
- überwacht die Meldelinie zum FSD auf Unterbrechung, Kurzschluss
und Sabotage
- leitet Meldungen an die BMZ oder wahlweise an eine Einbruchmelde-
zentrale (EMZ)
- zeigt Meldungen optisch an
- Türkontakt meldet das Öffnen der Tür
Art.-Nr.: 501001
Revision 1.2 Erstellt / Issued 11.03.13
