kruse SDA 4 Kurzanleitung

Kurzanleitung
Adapter SDA 4 (FSKA0750) - VdS-Zulassung: G 10 00 45

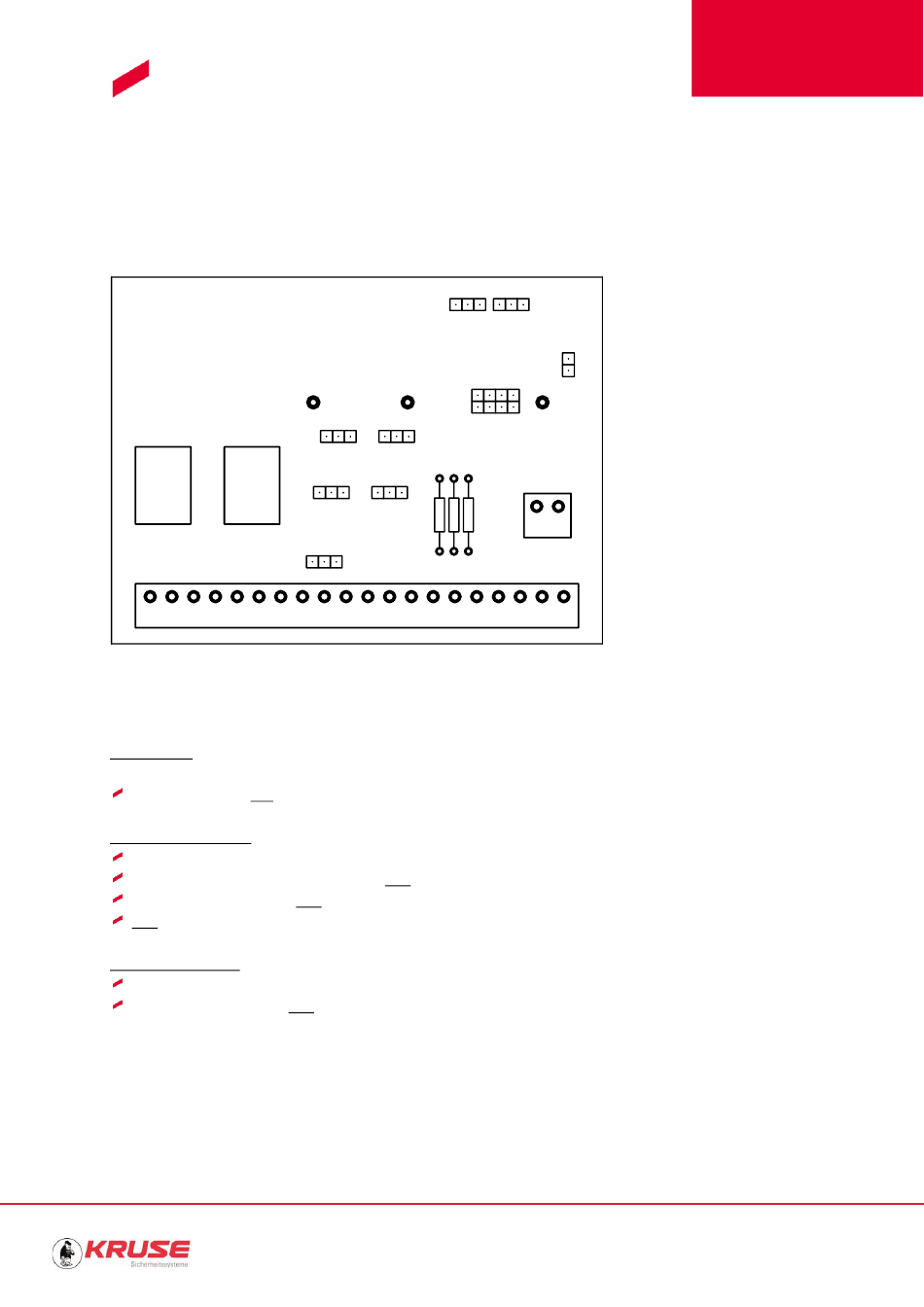

1. Schematische Darstellung
2. Funktionsprinzip
Im Einsatzfall schaltet der SD-Adapter zur Entriegelung des FSDs die Spannungsversorgung UB auf die Klemmen
3 und 4, sobald:
an den Klemmen 9 und 10 Signale mit der an den Jumpern J3 und J4 eingestellten Polaritäten anliegen.
Nach einem Einsatzfall schaltet der SD-Adapter sich in Ruhe, sobald:
an den Klemmen 1 und 2 der Überwachungswiderstand von 2,2 kΩ (± 40%) messbar ist,
an den Klemmen 5 und 6 (RMK E-Öffner) kein Durchgang messbar ist,
an den Klemmen 9 und 10 kein Signal mehr anliegt und
kein Sabotagealarm besteht.
Nach einer Sabotage lässt sich der SD-Adapter wieder in Ruhe versetzen, wenn:
an den Klemmen 1 und 2 der Überwachungswiderstand von 2,2 kΩ (± 40%) messbar ist und
an den Klemmen 5 und 6 kein Durchgang messbar ist.
