Verwandte Anleitungen für ABNOX AXTR
Inhaltszusammenfassung für ABNOX AXTR

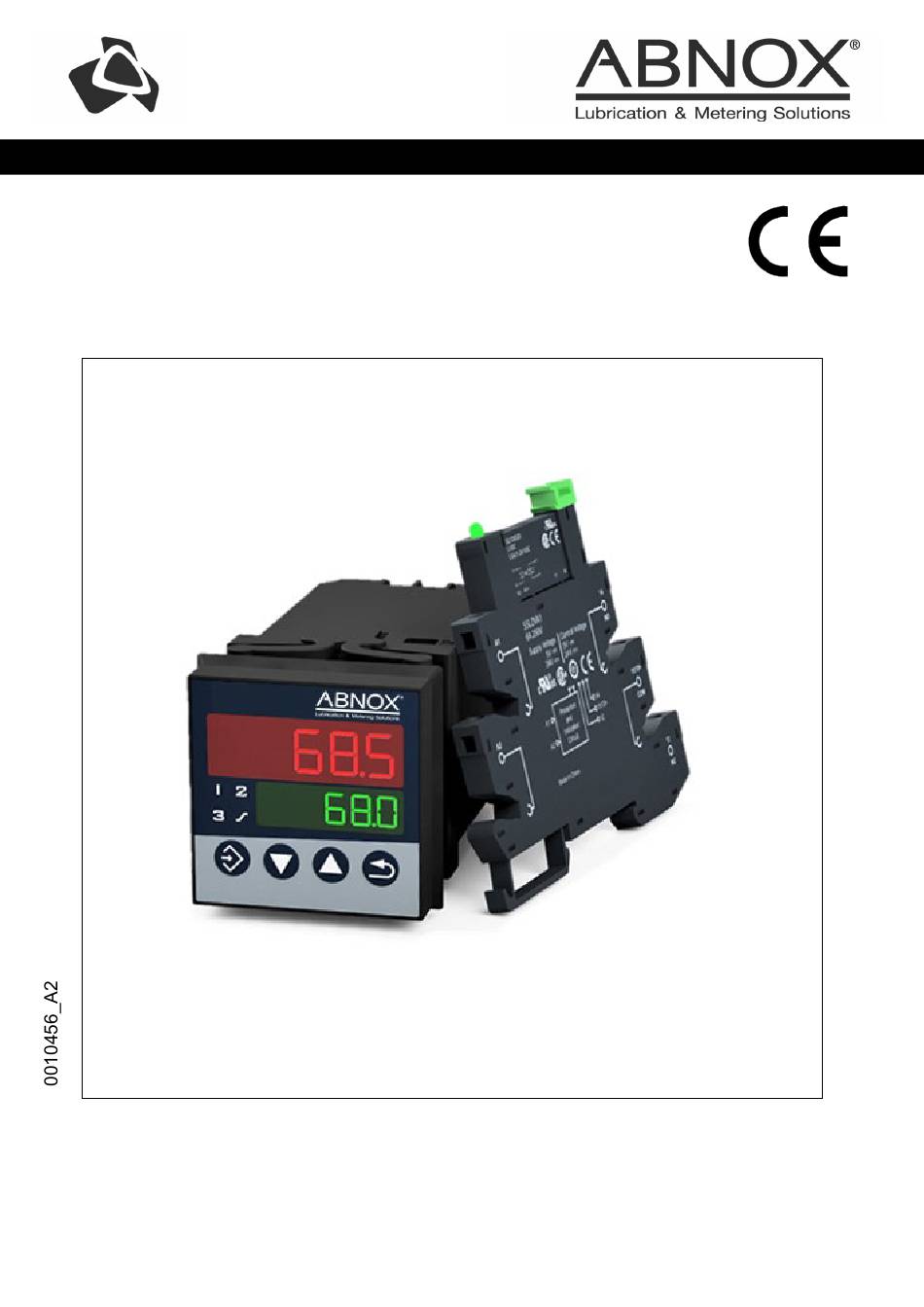

- Seite 1 For Smooth Operations Betriebsanleitung ABNOX Temperaturregler-Set (AXTR) ABNOX Temperature Controller Set (AXTR) DE Original Betriebsanleitung EN Operating manual...
- Seite 3 Inhaltsverzeichnis Bestellschlüssel (Übersicht erhältlichen Varianten) Lieferumfang Sicherheitshinweise Bestimmungsgemässe Verwendung Pflichten des Betreibers Grundlegende Sicherheitshinweise Sicherheit- und Gefahrensymbole Besondere Gefahrenarten Sicherheitshinweise für die Benutzung des Produkts Wartung, Instandhaltung und Störungsbeseitigung Produktbeschreibung Elektrische Installation / Inbetriebnahme Montage/Einbau Technische Daten Erweiterte Einstellungen Verpackung, Transport und Lagerung Transportschäden Lagerung, Austellungsort Ausbildung des Personals...
- Seite 4 AXTR - xxxxxx xxxxxx Lieferumfang Die Temperaturregler der ABNOX AG werden in Sets, bestehend aus dem Temperaturregler selbst und einem Halbleiterrelais (SSR) zur Hutschienenmontage geliefert. Abhängig vom gewählten Temperaturregler variiert der Lieferumfang wie in den folgenden Abbildungen dargestellt: Lieferumfang AXTR-230VAC-06000 ➁...
- Seite 5 Lieferumfang AXTR-024VDC-06000 ➁ Halbleiterrelais 24 [VDC] 6000 [mA] ➀ Temperaturregler AXTR-024VDC (SSR-024VDC-06000) Lieferumfang AXTR-024DC-12000 ➁ Halbleiterrelais 24 [VDC] 12000 [mA] ➀ Temperaturregler AXTR-024VDC (SSR-024VDC-12000) Sicherheitshinweise Lesen Sie diese Betriebsanleitung sorgfältig durch, um sich mit dem sicheren und rationellen Betrieb dieses Produkts vertraut zu machen. Bewahren Sie das vorliegende Handbuch zu Referenzzwecken auf.
- Seite 6 Bei Nichtbeachtung dieser Vorschrift trägt der Kunde die alleinige Verantwortung für die daraus entstehenden Folgen. Für gewünschte Modifikationen setzen Sie sich bitte mit ABNOX AG in Verbindung. • Der sichere Betriebszustand ist jederzeit zu gewährleisten. Eine Überprüfung auf Funktion und Schäden hat regelmässig durch Fachpersonal zu erfolgen.
- Seite 7 Sicherheit- und Gefahrensymbole WARNUNG VOR EINER GEFAHRENSTELLE Warnhinweise sind Informationen über Gefahren, die zu Körperverletzung und/oder Sachschäden führen können. HINWEIS Hinweissymbole geben Ihnen wertvolle Informationen und Anwendungstipps. QUETSCHGEFAHR Warnung vor Quetschgefahr UMWELTGEFÄHRDUNG Schutz der Umwelt durch die fachgerechte Entsorgung der verschiedenen Materialien und deren Zuführung zur Entsorgung.
- Seite 8 Gefahren durch hydraulische und pneumatische Energie Das Produkt arbeitet je nach Ausführung mit einem hohen hydraulischen und einem pneumatischen Druck (siehe technische Angaben). Zu öffnende Systemabschnitte wie Druckleitungen, Ventile oder Verbraucher sind vor Reparaturbeginn drucklos zu machen. Es darf kein Restdruck vorhanden sein. Gefahren durch Schmierstoffe Die Sicherheitsvorschriften des Schmierstoffherstellers sind zu beachten und dessen Anweisungen strikt zu befolgen.
- Seite 9 • Unsachgemäss durchgeführte Reparaturen und Benutzung von Fremdteilen. Produktbeschreibung Der ABNOX Temperaturregler (AXTR) ist für viele Heizplatten und Heizschläuche erhältlich. Für den Einsatz sind die folgenden Hinweise zu beachten: • Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet.
- Seite 10 24V DC AC/DC AXTR-230VAC: 230V AC N (L-) Analogeingang Widerstandsthermometer Pt100 2-Leiter Ausgang Relaisausgang (Schliesser) 1 Alarmausgang Untertemperaturfehler Relaisausgang (Schliesser) 2 Alarmausgang Übertemperaturfehler Logikausgang (DC 0/12V) Halbleiterrelais Tabelle 1: Übersicht der Ein- und Ausgänge des AXTR sowie die zugehörige Pinbelegung...
- Seite 11 AXTR-024VDC AXTR-230VAC Abbildung 1: Rückansicht mit Anschlussbelegung des AXTR-024VDC und AXTR-230VAC Beispielschaltung Nachfolgende Abbildung zeigt beispielhaft den Anschluss eines 24 [VDC] Heizgerätes (z.B. einer Heizplatte HZP-x) an die Komponenten des ABNOX Temperaturregler-Sets „AXTR-024VDC-03500“ mit Solid State Relais. VORSICHT Die Beispielschaltung bezieht sich nur auf die 24 [VDC] Ausführungen des AXTR-024VDC-03500.
- Seite 12 Polung der Heizelemente zu achten. Schaltplan Bedienung Die Temperaturregler der ABNOX AG werden mit einer Standardkonfiguration ausgeliefert, die nur das Ändern der Solltemperatur ( ) zulässt. Die Parameter des Analogeingangs sind für ein Pt100 2-Leiter Widerstandsthermometer vorkonfiguriert.
- Seite 13 Anzeige und Bedienelemente in der Standardkonfiguration Mit den Tasten (B) und (C) lässt sich die Solltemperatur direkt verringern bzw. vergrössern. Der eingestellte Wert wird automatisch übernommen und entsprechend eingeregelt. (A) Wechsel in die Ebenen (B) Sollwert verringern / vorheriger Parameter (C) Sollwert vergrössern / nächster Parameter (D) Funktionstaste / Ebene verlassen...
- Seite 14 Grenzüberwachung Es sind jeweils ein Alarmausgang für Unter- und ein Alarmausgang für Über- temperatur vorkonfiguriert. Diese liegen bei ± 1 [°C] vom aktuell eingestellten Sollwert ( ). Um Fehlfunktionen aufgrund von Kabelbrüchen zu verhindern, wird ein dauerhaftes Signal an die übergeordnete Steuerung ausgegeben. Wird am Temperaturregler der vorgegebene Sollwert um 1°C über- oder unterschritten, wird dies durch Abfallen des jeweiligen Alarmausgangs der übergeordneten Steuerung signalisiert (Signal auf LOW).
- Seite 15 Montage/Einbau Die Abmessungen und das Vorgehen zur Montage sind für beide Ausführungen identisch (AXTR-024VDC und AXTR-230VAC). Die Abbildung zeigt die äusseren Abmasse. Zur Schalttafelmontage wird ein quadratischer Ausschnitt von 45 [mm] +0,6 Seitenlänge benötigt. Einheiten [mm] Schalttafelausschnitt 45 x 45...
- Seite 16 Technische Daten Temperaturregler AXTR-230VAC Eingang Widerstandsthermometer Bezeichnung Messbereich Messgenauigkeit Umgebungs- temperatur Einfluss PT100 2-Leiter Anschluss nach -200 … +650 [°C] ≤ 0,4 [%] ≤ 100 [ppm/K] DIN EN 60751 Sensorleitungswiderstand: max. 30 [Ω] je Leitung bei Dreileiterschaltung Mess-Strom: Pt100 ca. 1 [mA]...
- Seite 17 Elektrische Daten Spannungsversorgung AC 110 … 240 [V] +10/-15 [%], 48 … 63 [Hz] (Schaltnetzteil) Elektrische Sicherheit Nach DIN EN 61010, Teil 1 Überspannungskategorie III, Verschmutzungsgrad 2 Leistungsaufnahme max. 14 VA Elektrischer Anschluss/ Rückseitig über Schraubklemmen; mit Leiterquerschnitt / Aderendhülse in Rohrform, offenem Anzugsdrehmoment Kabelschuh oder Stiftkabelschuh feindrähtig 0,25 ...
- Seite 18 Gehäuse Gehäuseart Kunststoffgehäuse für den Schalttafeleinbau nach DIN IEC 61554 (Verwendung in Innenräumen) Abmessungen (Front) 48 [mm] x 48 [mm] Schalttafelausschnitt 45 [mm] x 45 [mm] Mindestabstand horizontal / 11 [mm] / 30 [mm] (65 [mm] mit USB-Kabel) vertikal Einbautiefe max.
- Seite 19 Temperaturregler AXTR-024VDC Eingang Widerstandsthermometer (Pins 8; 9; 10) Bezeichnung Messbereich Messgenauigkeit Umgebungs- temperatur Einfluss PT100 2-Leiter Anschluss nach -200 … +650 [°C] ≤ 0,4 [%] ≤ 100 [ppm/K] DIN EN 60751 Sensorleitungswiderstand: max. 30 [Ω] je Leitung bei Dreileiterschaltung Mess-Strom: Pt100 ca. 1 [mA]...
- Seite 20 Elektrische Daten Spannungsversorgung AC/DC 20 … 30 [V], 48 … 63 [Hz] (Schaltnetzteil) Elektrische Sicherheit Nach DIN EN 61010, Teil 1 Überspannungskategorie III, Verschmutzungsgrad 2 Leistungsaufnahme max. 14 VA Elektrischer Anschluss/ Rückseitig über Schraubklemmen; mit Leiterquerschnitt / Aderendhülse in Rohrform, offenem Anzugsdrehmoment Kabelschuh oder Stiftkabelschuh feindrähtig 0,25 ...
- Seite 21 Gewicht (voll bestückt) ca. 150 [g] Zulassung/Prüfzeichen Prüfzeichen c UL us der Prüfstelle Underwriters Laboratories mit der Zertifikatnummer E201387 aufgrund der Prüfgrundlage UL 61010-1 CAN/CSA C22.2 No. 61010-1 Galvanische Trennung AXTR (1) Analogeingang (3) (2) (2) Binäreingang (3) Setup-Schnittstelle (USB)
- Seite 22 Halbleiterrelais SSR-230VAC-06000 -K17 LOAD 24…280VAC/6A SSM1A16BD INPUT 4…32VDC...
- Seite 23 Hauptmerkmale Produkt oder Komponententyp Halbleiterrelais Anzahl von Kanälen Anzahl der Netzphasen 1 Phase Zusatzmerkmale Montagehalterung Symmetrische DIN-Schiene Nennstrom [In] 6 [A] Ausgangsspannung 24...280 [VAC] Steuerkreisspannung 4...32 [VDC] Aufbau und Typ des Anschlusses Eingänge: 0,5...0,8 [N] Anzugsmoment Ausgänge: 0,5...0,8 [N] Schraubklemmen: 1 x 0,3...1 x 1,5 [mm²], (AWG 22...AWG 16) für Eingänge Anschlüsse –...
- Seite 24 Halbleiterrelais SSR-024VDC-03500 Halbleiterrelais Sockel LOAD 1…24VDC/3,5A SSL1D03JD INPUT 3…12VDC...
- Seite 25 Hauptmerkmale Produkt oder Komponententyp Halbleiterrelais Anzahl von Kanälen Anzahl der Netzphasen 1 Phase Zusatzmerkmale Montagehalterung Sockel Nennstrom [In] 3,5 [A] Ausgangsspannung 1...24 [VDC] Steuerkreisspannung 3...12 [VDC] Aufbau und Typ des Anschlusses Kapazitätsunsymmetrie <= 1,5 [pF] für Ein-/Ausgang minimale Schaltspannung 3 [VDC] turn-on maximale Schaltspannung 1 [VDC] turn-off Eingangsstromgrenzen...
- Seite 26 Halbleiterrelais SSR-024VDC-06000 LOAD 1…60VDC/6A 11/13+ SSM1D26BD INPUT 4…32VDC...
- Seite 27 Hauptmerkmale Halbleiterrelais Produkt oder Komponententyp Anzahl von Kanälen Anzahl der Netzphasen 1 Phase Zusatzmerkmale Montagehalterung Symmetrische DIN-Schiene Nennstrom [In] 6 [A] Ausgangsspannung 1...60 [VDC] Steuerkreisspannung 4...32 [VDC] Aufbau und Typ des Anschlusses 1 S Eingänge: 0,5...0,8 [N] Anzugsmoment Ausgänge: 0,5...0,8 [N] Schraubklemmen: 1 x 0,3...1 x 1,5 [mm²], (AWG 22...AWG 16) für Eingänge Anschlüsse - Klemmen...
- Seite 28 Halbleiterrelais SSR-024VDC-12000 LOAD 1…60VDC/12A 11/13+ SSM1D212BD INPUT 4…32VDC...
- Seite 29 Hauptmerkmale Halbleiterrelais Produkt oder Komponententyp Anzahl von Kanälen Anzahl der Netzphasen 1 Phase Zusatzmerkmale Montagehalterung Symmetrische DIN-Schiene Nennstrom [In] 12 [A] Ausgangsspannung 1...60 [VDC] Steuerkreisspannung 4...32 [VDC] Aufbau und Typ des Anschlusses Eingänge: 0,5...0,8 [N] Anzugsmoment Ausgänge: 0,5...0,8 [N] Schraubklemmen: 1 x 0,3...1 x 1,5 [mm²], (AWG 22...AWG 16) für Eingänge Anschlüsse - Klemmen Schraubklemmen: 1 x 0,3...1 x 2,5 [mm²],...
- Seite 30 Erweiterte Einstellungen WICHTIG Die “Erweiterten Einstellungen“ sollten nur dann angepasst werden, wenn mit den werksseitig konfigurierten Standardeinstellungen kein zufriedenstellendes Regelverhalten erzielt werden kann. Generell sollte die Veränderung der “Erweiterten Einstellungen“ nur von Fachpersonal mit regelungstechnischer Ausbildung vorgenommen werden. Ebenenverriegelung (Werkseitig ist nur die Bedienerebene freigegeben) 1.
- Seite 31 Wechsel aus der Normalanzeige zu den Ebenen Wechsel zwischen den Ebenen Wechsel in Bedienerebene (Sollwerte, Prozesswerte, Timer- Wert und -Zeiten) 24.98 Wechsel in Parameterebene 54.32 (Reglerparameter) PArA >2s Wechsel in Konfigurationsebene ConF (Analogeingang, Regler, Rampen- funktion, Grenzwertüberwachung, Timer, Ausgänge, Binärfunktionen, Anzeige und Bedienung, Schnitt- stelle) Rückkehr zur Normalanzeige...
- Seite 32 Zeiten eingeben Zur Darstellung von Zeiten wird in der Mitte und rechts ein Dezimalpunkt eingeblendet. Die Zeiteinheit ist konfigurierbar. (1) Parameter auswählen (untere Anzeige leuchtet 88.88. 00.28. - grün) (2) Wert ändern (obere Anzeige leuchtet - rot) (3) Parameter blinkt Vorgehensweise Parameter auswählen mit Taste (B) oder (C) In den Eingabemodus wechseln mit Taste (A): Die untere Anzeige blinkt.
- Seite 33 Parametrierung (PArA) WICHTIG Im Gerät werden Parameter ausgeblendet, wenn die erforderliche Geräteausstattung nicht vorhanden ist. Werkseitige Einstellungen sind in den folgenden Tabellen fett dargestellt. PArA -> Wert Beschreibung Parameter 0…9999 Proportional- Grösse des proportionalen Bereichs. bereich Die Verstärkung des Reglers wird mit grösserem P-Bereich kleiner.
- Seite 34 Konfiguration (ConF) Analogselektor Bei einigen Parametern in der Konfigurationsebene kann der Anwender aus einer Reihe von analogen Werten auswählen. Die folgende Liste zeigt alle verfügbaren Signale. Wert Beschreibung Wert Beschreibung Ausgeschaltet Sollwert 2 Analogeingang Anzeige Stellgrad (-100 % ... +100 [%]) Istwert Reglerausgang 1 (z.
- Seite 35 Parameter Wert Beschreibung Messwert- -1999… Der Messwert wird um diesen Wert (Offset) korrektur korrigiert, bevor er als Reglereingangswert und im 0… OFFS Analogselektor verwendet wird. +9999 Anzeigenanfang -1999… Bei einem Messwertgeber mit Einheitssignal wird hier dem physikalischen Signal ein Anzeigewert 0…...
- Seite 36 Regler (Cntr) Der Regler bezieht den Istwert vom Analogeingang. ConF -> Cntr -> Parameter Wert Beschreibung Reglerart Zweipunktregler CtyP Dreipunktregler Stetiger Regler Wirksinn Direkt CACt (Der Stellgrad des Reglers ist dann > 0, wenn der Istwert grösser als der Sollwert ist; z. B. Kühlen.) Invers (Der Stellgrad des Reglers ist dann >...
- Seite 37 Rampenfunktion/Brennkurve (rAFC) Das Gerät kann als Festwertregler mit und ohne Rampenfunktion betrieben werden. Zusätzlich wird eine Brennkurve unterstützt . ConF -> rAFC -> Parameter Wert Beschreibung Funktion Rampenfunktion/Brennkurve ausgeschaltet FnCt Rampenfunktion Kelvin/Minute Rampenfunktion Kelvin/Stunde Rampenfunktion Kelvin/Tag Brennkurve Kelvin/Minute Brennkurve Kelvin/Stunde Brennkurve Kelvin/Tag Rampensteigung 0…...
- Seite 38 Grenzwertüberwachung (Li1, Li2) Das Gerät besitzt zwei Funktionen zur Grenzwertüberwachung (Li 1, Li 2) mit jeweils acht unterschiedlichen Alarmfunktionen (AF1 bis AF8). Die beiden Ausgangssignale stehen für die Binärfunktionen zur Verfügung. ConF -> Li1, Li2 -> Parameter Wert Beschreibung Grenzwertüberwachung ausgeschaltet Alarmfunktion FnCt AF1: Grenzwert oberhalb und unterhalb des...
- Seite 39 Die folgenden Darstellungen zeigen die Funktion des Grenzwerts (AL, AL2) bei den verschiedenen Alarmfunktionen AF1 bis AF8. Die Schaltdifferenz (HySt) ist immer symmetrisch zum Grenzwert. Grenzwert bezogen auf den Sollwert w AF1 symmetrisch AF2 symmetrisch HySt HySt AF1 unsymmetrisch AF2 unsymmetrisch HySt HySt HySt...
- Seite 40 Fester Grenzwert HySt HySt Timer (tFCt) Der Timer liefert ein Ausgangssignal, das für die Binärfunktionen zur Verfügung steht. Damit lässt sich z. B. eine zeitbegrenzte Regelung oder eine zeitabhängige Sollwertumschaltung realisieren. Während einer Netzunterbrechung wird der Timer- Wert nicht gesichert. Nach Netzwiederkehr bleibt der Timer inaktiv. ConF ->...
- Seite 41 Ausgänge (OutL, OutA) Die Konfiguration der Ausgänge des Gerätes ist unterteilt in Binärausgänge (OutL) und Analogausgang (OutA). Die Schaltzustände der Binärausgänge 1 bis 3 (5) werden durch die LEDs K1 bis K3 (K5) dargestellt (LED leuchtet = Ausgang aktiv). Binärausgänge Das Gerät besitzt serienmässig einen Relaisausgang (Schliesser;...
- Seite 42 Binärfunktionen (binF) Mit den Binärsignalen von Binäreingang, Grenzwertüberwachung und Timer lassen sich unterschiedliche Funktionen auslösen. Die Binärfunktionen zum Starten und Abbrechen reagieren auf die steigende Flanke des auslösenden Signals, alle anderen Binärfunktionen sind zustandsgesteuert und High-aktiv. ConF -> binF -> Parameter Wert Beschreibung...
- Seite 43 Anzeige und Bedienung (diSP) Beide Anzeigen sowie die Funktionstaste lassen sich individuell an die jeweiligen Anforderungen anpassen. ConF -> diSP -> Parameter Wert Beschreibung Obere Anzeige Anzeigewert für die obere Anzeige; diSU 2 = Istwert Untere Anzeige Anzeigewert für die untere Anzeige; 3 = aktueller Sollwert diSL Anzeigenwechsel...
- Seite 44 Werksseitig konfigurierte Standardparameter Hardware: Optionssteckplatz 1: Logikausgang Optionssteckplatz 2: Relais (Schliesser) Analogeingang: Temperatureinheit Temperatureinheit (Unit): [°C] Analogeingang 1 Fühler (SEnS): Pt100 2-Leiter Messwertkorrektur (OFFS): 0.000 [°C] Filterzeitkonstante (dF): 0.6 [s] Regler: Reglerart (CtYP): Zweipunktregler Wirksinn (CACt): Invers Handstellgrad (HAnd): 101 [%] Stellgrad bei Out of Range (rOut): 0 [%] Sollwertbegrenzung Anfang (SPL):...
- Seite 45 Rampenfunktion / Brennkurve: Funktion (FnCt): Abgeschaltet Grenzwertüberwachung: Grenzwertüberwachung 1 Alarmfunktion (FnCt): Alarmfunktion 3 Symmetrie des Grenzwertes (ACrA): Symmetrisch Grenzwert (AL): 1.000 Grenzwert 2 (AL2): 61.00 Schaltdifferenz (HYSt): 1.000 Verhalten bei Out of Range (ACrA): Alarmfunktion ein Alarmfunktion-Istwert (AFPr): Analogeingang 1 Alarmfunktion-Sollwert (AFSP): Aktueller Sollwert Einschaltverzögerung (tOn):...
- Seite 46 Binärfunktion: Binäreingang: Funktion: Ebenenverriegelung Grenzwertüberwachung: 1. Grenzwertüberwachung Funktion: Keine 2. Grenzwertüberwachung Funktion: Keine Timer: Funktion: Keine Anzeige / Bedienung: Anzeige: Obere Anzeige (diSU): Istwert Untere Anzeige (diSL): Aktueller Sollwert Anzeigenwechsel bei Timer-Start (diSt): Kein Anzeigenwechsel Kommastelle (dECP): XXX .X Bedienung: Timeout (tout): 180 [s] Ebenenverriegelung (CodE):...
- Seite 47 Verpackung, Transport und Lagerung Das Produkt wird von ABNOX für den Transport zum jeweiligen ersten Bestimmungsort hergerichtet. Die Art der Verpackung richtet sich nach dem Transportweg. Wenn nicht besonders vertraglich vereinbart, entspricht die Verpackung der Verpackungsvorschrift der ABNOX AG. Die Verpackungseinheit darf keiner Überbelastung ausgesetzt werden. Die Verpackung und deren Inhalt sind vor Feuchtigkeitseinflüssen zu schützen.
- Seite 48 Fehlersuche, Störungsbehebung VORSICHT Die Behebung aller nachfolgend beschriebenen Störungen darf nur von einer ausgebildeten Fachkraft ausgeführt werden. Anzeige Ursache Abhilfe - 1999 Messbereichsunterschreitung • Liegt das zu messende Medium im (blinkt!) des angezeigten Wertes Messbereich (zu heiss - zu kalt?) •...
- Seite 49 In Abhängigkeit von der Grösse der Regelabweichung wählt der Regler zwischen zwei Verfahren für die Selbstoptimierung aus: Selbstoptimierung in der Anfahrphase W = Sollwert S = Schaltgerade T = Startzeitpunkt Selbstoptimierung am Sollwert W = Sollwert S = Schaltgerade T = Startzeitpunkt Voraussetzungen Um die Selbstoptimierung starten zu können, müssen folgende Voraussetzungen erfüllt sein:...
- Seite 50 Darüber hinaus sollten mindestens folgende Punkte vor einem Start der Selbstoptimierung berücksichtigt bzw. geprüft und ggf. eingestellt werden: • Ist die passende Reglerart konfiguriert? • Reglerwirksinn überprüfen bzw. einstellen • Lässt sich der Istwert im Handbetrieb angemessen beeinflussen? • Nur bei Stetigem Regler: Die Funktion des Ausganges (OutP ->...
- Seite 51 +41 (0) 41 780 44 55 +41 (0) 41 780 44 50 E-Mail info@abnox.com Internet www.abnox.com Ersatzteile In nachfolgender Tabelle sind alle verfügbaren Ersatzteile der Produktserie AXTR aufgelistet: Abbildung Modell Bezeichnung SSR-230VAC-06000 Solid State Relais (230 [VAC] 6000 [mA]) Hutschinenhalterung SSR...
- Seite 52 Vorschriften zu handhaben und der Entsorgung zuzuführen. Schmierstoffe gelten als Sonderabfall. Garantieerklärung Gemäss den VDMA-Bedingungen garantiert die ABNOX AG 12 Monate bei normalen europäischen Bedingungen auf eigen gefertigte Teile (davon ausgenommen sind Verschleissteile), ansonsten nach Herstellerangabe.
- Seite 53 Contents Order code (overview of available variants) Scope of delivery Safety Warning Proper Use Operator’s Obligations Basic Safety Instructions Safety- and Danger Symbols Particular Types of Dangers Safety Instructions for the Use of the Product Maintenance, Service and Troubleshooting Product Description Electrical Installation / Commissioning Operation Assembly/ Installation...
- Seite 55 Scope of delivery The ABNOX Temperature Controller Sets will be delivered as bundles, consisting of the temperature controller itself and a solid-state relay (SSR) for top hat rail mounting. The scope of delivery varies depending on the selected temperature...
- Seite 56 Scope of delivery AXTR-024VDC-06000 ➁ Solid-state relay 24 [VDC] 6000 [mA] ➀ Temp.Controller AXTR-024VDC (SSR-024VDC-06000) Scope of delivery AXTR-024DC-12000 ➁ Solid-state relay 24 [VDC] 12000 [mA] ➀ Temp.Controller AXTR-024VDC (SSR-024VDC-12000) Safety Warning Read this Operating manual through carefully in order to familiarise yourself with the safe and efficient operation of this product.
- Seite 57 • No modifications may be made to the product. The customer carries the sole responsibility for consequences resulting from failure to observe this guideline. Please contact ABNOX AG for any desired modifications. • Safe operational condition must be assured at all times. Checks for proper function or damages have to be performed by specialists on a regular basis.
- Seite 58 Safety- and Danger Symbols WARNING: DANGEROUS LOCATION Warnings are information about dangers that can lead to bodily injuries and/or property damage. INSTRUCTION The instruction symbols give you valuable information and tips on operation. RISK OF CRUSHING Warning against risk of crushing. ENVIRONMENTAL HAZARD Protect the environment by properly disposing of the various materials or assuring they are properly transported to disposal.
- Seite 59 Hazards from hydraulic and pneumatic energy The product works, depending on configuration, with high hydraulic and pneumatic pressure (see technical information). System sections such as pressure lines, valves or consumers that must be opened must first be depressurised before the start of repairs.
- Seite 60 • Improperly carried out repairs and use of foreign parts. Product Description ABNOX Temperature Controller Sets (AXTR) are available for many heating plates and heating hoses. Please observe the following instructions when using: • The device is not suitable for installing in explosion-prone areas.
- Seite 61 Relay output (make contact) 1 Alarm output - error insufficient temperature Relay output (make contact) 2 Alarm output – excess temperature error Logic output (DC 0/12V) Solid-state relay Table 1: Overview of the inputs and outputs for the AXTR and the pin assignment...
- Seite 62 AXTR-024VDC AXTR-230VAC Figure 1: View of back with terminal assignment for the AXTR-024VDC and AXTR-230VAC Circuit Example Figure below shows you an example of connecting a 24 [VDC] heating device (e.g. a heating plate HZP-x) to the components of a ABNOX Temperature Controller Set „AXTR-024VDC-03500“...
- Seite 63 Pay close attention to a correct polarity of the heating elements in order to guarantee a proper function. Circuit Diagram Operation The ABNOX AG Temperature Controllers come with a standard configuration (SP1) which will only allow changes in the preset temperature . The parameters of the analog input were pre-configured for a PT100 2-wire resistance thermometer.
- Seite 64 Display and Operating Elements in the Standard Configuration Use the buttons (B) and (C) for decreasing or increasing the desired temperature. The system will automatically accept and apply the set value. (A) Change in level (B) Decrease set value / previous parameter (C) Increase set value / next parameter...
- Seite 65 Limit Monitoring One alarm output for excess and one alarm output for insufficient temperature have been pre-configured. They were set at ± 1 [°C] from the currently set desired value (SP1). In order to prevent malfunctions from broken cables, a permanent signal is transferred to the superordinate control unit.
- Seite 66 Assembly/ Installation Both types (AXTR-024VDC and AXTR-230VAC) have the same dimensions and identical steps for mounting. Figure shows the outside dimensions. For mounting on a switchboard, a square cut with 45 [mm] side length is required. +0,6 Units [mm] Switchboard cut 45...
- Seite 67 Technical Data Temperature Controller AXTR-230VAC Input Resistance Thermometer Description Measured range Measuring Ambient accuracy temperature influence PT100 2-wire connection according to -200 … +650 [°C] ≤ 0,4 [%] ≤ 100 [ppm/K] DIN EN 60751 Sensor line resistance: max. 30 [Ω] per line with a three-wire circuit Measured current: Pt100 ca.
- Seite 68 Electrical Data Voltage supply (power supply) AC 110 … 240 [V] +10/-15 [%], 48 … 63 [Hz] Electrical safety According to DIN EN 61010, Part 1 Overvoltage Category III, Degree of Contamination 2 Power consumption max. 14 VA Electrical connection/ From back with screw terminal;...
- Seite 69 Housing Type of housing Plastic housing for mounting in switchboard according to DIN IEC 61554 (use indoors) Dimensions (Front) 48 [mm] x 48 [mm] Switchboard cut/opening 45 [mm] x 45 [mm] Minimum distance horizontal / 11 [mm] / 30 [mm] (65 [mm] with USB cable) vertical Mounting depth max.
- Seite 70 Temperature Controller AXTR-024VDC Input Resistance Thermometer (Pins 8; 9; 10) Description Measured range Measuring Ambient accuracy temperature influence PT100 2-wire connection according -200 … +650 [°C] ≤ 0,4 [%] ≤ 100 [ppm/K] to DIN EN 60751 Sensor line resistance: max. 30 [Ω] per line with a three-wire circuit Measured current: Pt100 ca.
- Seite 71 Electrical Data Voltage supply (power supply) AC/DC 20 … 30 [V], 48 … 63 [Hz] Electrical safety According to DIN EN 61010, Part 1 Overvoltage Category III, Degree of Contamination 2 Power consumption max. 14 VA Electrical connection / From back with screw terminal; Wire diameter / with wire end ferrule (pipe shape), Tightening torque...
- Seite 72 Certification / Mark of Conformity Mark of conformity c UL us of the verifying authority Underwriters Laboratories with certificate number E201387 based upon test principles UL 61010-1 CAN/CSA C22.2 No. 61010-1 Galvanic Isolation AXTR (1) Analog input (3) (2) (2) Binary input...
- Seite 73 Solid-state Relay SSR-230VAC-06000 -K17 LOAD 24…280VAC/6A SSM1A16BD INPUT 4…32VDC...
- Seite 74 Main Features Product or type of component Solid-state relay Number of channels Number of mains phases 1 phase Additional Characteristics Mounting bracket Symmetrical DIN rail Rated current [In] 6 [A] Outlet voltage 24...280 [VAC] Control circuit voltage 4...32 [VDC] Setup and type of connection Inlets: 0,5...0,8 [N] Starting torque Outlets: 0,5...0,8 [N]...
- Seite 75 Solid-state Relay SSR-024VDC-03500 Solid-state relay Base LOAD 1…24VDC/3,5A SSL1D03JD INPUT 3…12VDC...
- Seite 76 Main Features Product or type of component Solid-state relay Number of channels Number of mains phases 1 phase Additional Characteristics Mounting bracket Base Rated current [In] 3,5 [A] Outlet voltage 1...24 [VDC] Control circuit voltage 3...12 [VDC] Setup and type of connection Capacity unbalance <= 1,5 [pF] for inlet / outlet Minimum switch voltage...
- Seite 77 Solid-state Relay SSR-024VDC-06000 LOAD 1…60VDC/6A 11/13+ SSM1D26BD INPUT 4…32VDC...
- Seite 78 Main Features Solid-state relay Product or type of component Number of channels Number of mains phases 1 phase Additional Characteristics Mounting bracket Symmetrical DIN rail Rated current [In] 6 [A] Outlet voltage 1...60 [VDC] Control circuit voltage 4...32 [VDC] Setup and type of connection Inlets: 0,5...0,8 [N] Starting torque Outlets: 0,5...0,8 [N]...
- Seite 79 Solid-state Relay SSR-024VDC-12000 LOAD 1…60VDC/12A 11/13+ SSM1D212BD INPUT 4…32VDC...
- Seite 80 Main Features Solid-state relay Product or type of component Number of channels Number of mains phases 1 phase Additional Characteristics Mounting bracket Symmetrical DIN rail Rated current [In] 12 [A] Outlet voltage 1...60 [VDC] Control circuit voltage 4...32 [VDC] Setup and type of connection Inlets: 0,5...0,8 [N] Starting torque Outlets: 0,5...0,8 [N]...
- Seite 81 Advanced Settings IMPORTANT Only make changes in the “Advanced Settings“ if the standard factory settings do not produce satisfactory controlling results. As a rule, changes in the “Advanced Settings” should only be made by trained and qualified technicians with experience in control technology. Locking of Levels (the factory settings only allow access to the operating level) 1.
- Seite 82 Changing from normal display into levels Changing between levels Change within operator level (desired values, process values, timer value and times) 24.98 Change to parameter level 54.32 (control parameters) PArA >2s Change to configuration level ConF (analog input, controller, ramp function, limit value monitoring, timer, outputs, binary functions, display and operation, interface)
- Seite 83 Entering times Time values are displayed with a decimal point in the middle and to the right. Time units can be configured. (1) Select parameter (lower 88.88. 00.28. display lights up - green) (2) Change value (upper display lights up - red) (3) Parameter blinking Procedure Select parameter with button (B) or (C)
- Seite 84 Parameterization (PArA) IMPORTANT Certain parameter will not be shown, if the device does not have the respective equipment. Please see the following table for the factory settings which are in bold print. PArA -> Value Description Parameter 0…9999 Proportional Size of the proportional range: The larger the P- range range, the smaller the gain of the controller.
- Seite 85 Configuration (ConF) Analog Selector For some parameters in the configuration level, the user can select from a number of analog values. The below list shows you all available signals. Value Description Value Description Turned off Desired value 2 Analog input Display output level (-100 % ...
- Seite 86 Parameter Value Description Correction of -1999… The measured valued is corrected by this value measured value (Offset) before it is used as controller input value 0… OFFS and in the analog sector. +9999 Display start -1999… When using a detector with standard signal, a display value will be correlated to a physical signal 0…...
- Seite 87 Controller (Cntr) The controller receives the actual value from the analog input. ConF -> Cntr -> Parameter Value Description Type of controller Two-point controller CtyP Three-point controller Steady controller Control direction Direct CACt (the output level of the controller will be > 0, if the actual value is large than the desired value;...
- Seite 88 Ramp Function / Firing Curve (rAFC) The device can be used as a fixed value controller with or without ramp function. A firing curve is supported additionally . ConF -> rAFC -> Parameter Value Description Function Ramp function / firing curve turned off FnCt Ramp function Kelvin / minute Ramp function Kelvin / hour...
- Seite 89 Limit Monitoring (Li1, Li2) The device has two functions for limit value monitoring (Li 1, Li 2) with eight different alarm functions (AF1 to AF8) each. Both outlet signals are available in the binary functions. ConF -> Li1, Li2 -> Parameter Value Description...
- Seite 90 The below figures show you the functions of the limit value (AL, AL2) for the different alarm functions AF1 to AF8. The switch differential (HySt) will always be symmetrical to the limit value. Limit value in relation to the desired value w AF1 symmetrical AF2 symmetrical HySt...
- Seite 91 Fixed limit value HySt HySt Timer (tFCt) The timer issues an outlet signal which is available for the binary functions. This will help you realize e.g. a time-limited controlling or a time-dependent switching of the desired value. The timer value will not be saved during a power outage. The time remains inactive after the return of current.
- Seite 92 Outputs (OutL, OutA) The configuration of the device outputs is divided into binary outlets (OutL) and analog outlets (OutA). Switching statuses of the binary outlets 1 to 3 (5) will be indicated by the LEDs K1 to K3 (K5) (LED on = outlet active). Binary Outputs As a standard, the device comes with a relay output (make contact;...
- Seite 93 Binary Functions (binF) The binary input, the limit value monitoring and the timer have binary signals with which you can activate different functions. The binary functions for starting and cancelling respond to the ascending rising edge of the initiating signal; all other binary functions are controlled by the status and are High-active.
- Seite 94 Display and Operation (diSP) Both displays as well as the function key can be individually adapted to the respective requirements. ConF -> diSP -> Parameter Value Description Upper display Display value for upper display; diSU 2 = actual value Lower display Display value for lower display;...
- Seite 95 Factory Configured Standard Parameters Hardware: Optional slot 1: Logic output Optional slot 2: Relay (make contact) Analog Input: Temperature unit Temperature unit (Unit): [°C] Analog input 1 Sensor (SEnS): Pt100 2-wire Measured value correction (OFFS): 0.000 [°C] Filter time constant (dF): 0.6 [s] Controller: Controller type (CtYP):...
- Seite 96 Ramp Function / Firing Curve: Function (FnCt): Turned off Limit Value Monitoring: Limit value monitoring 1 Alarm function (FnCt): Alarm function 3 Symmetry of limit value (ACrA): Symmetrical Limit value (AL): 1.000 Limit value 2 (AL2): 61.00 Switch differential (HYSt): 1.000 Behavior for Out of Range (ACrA): Alarm function on...
- Seite 97 Binary Function: Binary input: Function: Locking levels Limit value monitoring: 1. Limit value monitoring function: None 2. Limit value monitoring function: None Timer: Function: None Display / Operation: Display: Upper display (diSU): Actual value Lower display (diSL): Current desired value Change display for timer start (diSt): No change in display Decimal place (dECP):...
- Seite 98 Operation or storage of the equipment in an aggressive or moist environment or outdoors may lead to corrosion or other damage for which ABNOX AG will not assume liability. All exposed parts and lines must be mounted as such that no injuries or damage can occur.
- Seite 99 Fault Localisation, Troubleshooting CAUTION Remediation of any of the faults described below may only be carried out by a trained technician. Display Reason / cause Action - 1999 Displayed value falls under • Is the medium to be measured (blinking!) measuring range within the measuring range (too hot –...
- Seite 100 Depending on the extent of the control deviation, the controller will select from two procedures for self-optimization: Self-optimization in start phase W = Desired value S = Switching level T = Time of start Self-optimization for desired value W = Desired value S = Switching level T = Time of start Conditions...
- Seite 101 In addition, the following steps should be taken into account or checked or actually taken before the actual start of the self-optimization: • Has the matching controller type been configured? • Check or respectively adjust the control direction of the controller •...
- Seite 102 +41 (0) 41 780 44 55 +41 (0) 41 780 44 50 E-Mail info@abnox.com Internet www.abnox.com Spare Parts The following Table provides a list of all available spare parts for the AXTR product series: Figure Model Description SSR-230VAC-06000 Solid-state Relay (230 [VAC] 6000 [mA])
- Seite 103 Warranty and Liability According to the conditions laid down by the German Engineering Federation (VDMA), ABNOX AG has a guarantee of 12 months under normal European operating conditions on its own parts (spare parts are excluded); or according to the conditions of the manufacturer.
