Multifunktionsknopf
2
Der Multifunktionsknopf ist das zentrale Bedienelement
des MTUN+. Im Ausgangszustand lassen sich durch
Drehen die verschiedenen Stationen einstellen. Mithilfe
des integrierten Druckkontaktes lassen sich durch eine
Menüstruktur alle Funktionen des Gerätes einstellen
und steuern. Ähnlich einer Bestätigungstaste am
Computer, müssen geänderte Werte im jeweiligen
Menüpunkt durch Drücken des Multifunktionsknopfes
bestätigt werden. Eine genaue Beschreibung der
möglichen Funktionen, Struktur und Menüpunkte,
werden in einem späteren Kapitel aufgeführt.
Durch Gedrückthalten des Multifunktionsknopfes im
eingeschalteten Zustand über einen Zeitraum von
mehr als ca. 3 Sekunden geht der MTUN+ ebenfalls in
den Stand-by Modus über.
RESTEK MTUN+
Seite 13 von 32

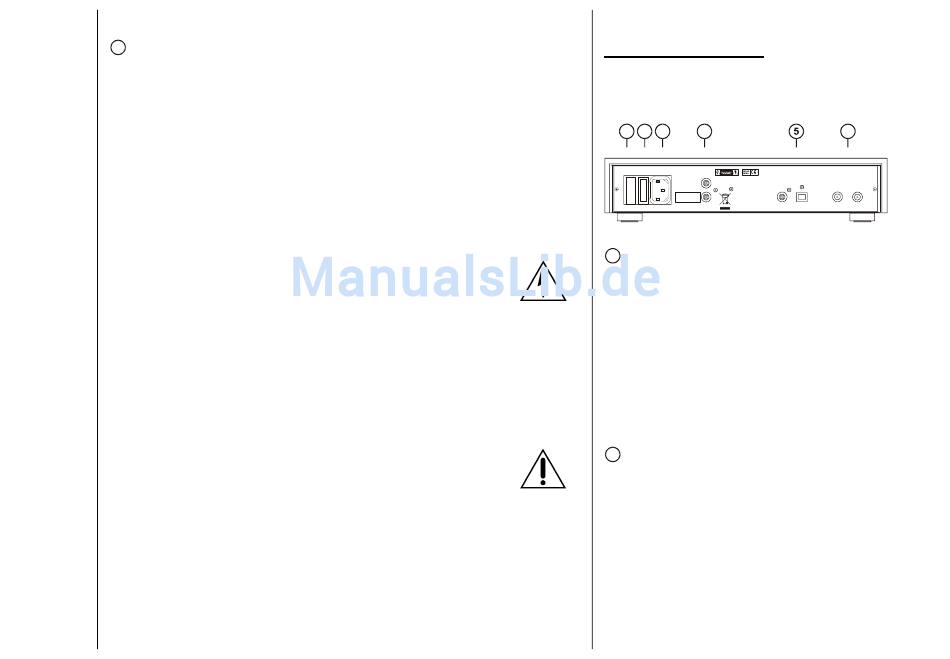

Übersicht Rückseite
An der Rückseite des MTUN+ erfolgt der Anschluss der
Antennen, der Anschluss der digitalen und analogen
Ausgänge sowie die Stromversorgung.
2
3
1
4
RESTEK
MTUN+
I
L
0
R
POWER MT 1A
OUT
DIGITAL
POWER
1
Anschlussbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Gerät erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen am UKW und DAB(+) MTUN+
Radio schon hergestellt sind. Das Radio ist immer erst
nach dem Einstecken des Netzkabels einzuschalten.
Das Netzkabel darf erst dann vom Gerät getrennt
werden, wenn diese vorher ausgeschaltet wurde.
Die Netzphase ist durch die rote Markierung gekenn-
zeichnet.
ON OFF Netzschalter
2
Durch Betätigung dieses Schalters wird der MTUN+
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das
Gerät mit der Fernbedienung aus- und wieder
eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird
der MTUN+ nicht vollständig vom Netz getrennt,
sondern geht in den Stand-by Modus über. Dieser
Zustand wird durch das dunkle Aufleuchten eines
RESTEK MTUN+
6
DE 63702507
HANDMADE IN GERMANY
TOSLINK
ANT A
ANT B
Seite 14 von 32
