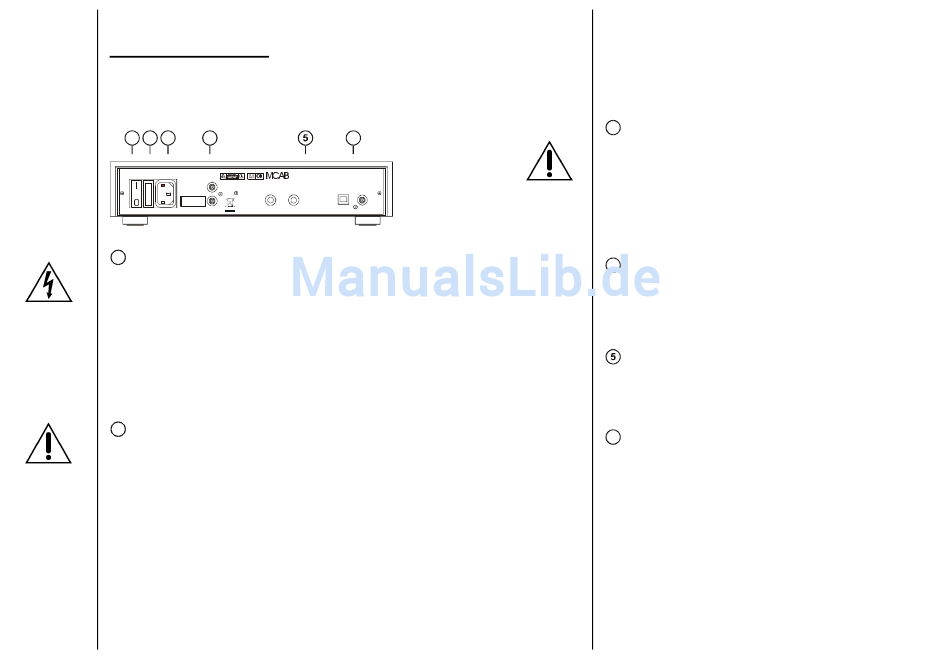

Übersicht Rückseite
An der Rückseite des MCAB erfolgt der Anschluss an der
Fernsehkabeldose, der Anschluss der digitalen und analogen
Ausgänge sowie die Stromversorgung.
2
3
1
4
RESTEK
L
R
POWER MT 1A
OUT
RFIN
RFOUT
POWER
1
Anschlussbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Gerät erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen am DVB-C audio only Radio
schon hergestellt sind. Das Radio ist immer erst nach dem
Einstecken des Netzkabels einzuschalten. Das Netzkabel
darf erst dann vom Gerät getrennt werden wenn diese
vorher ausgeschaltet wurde.
Die Netzphase ist durch die rote Markierung gekenn-
zeichnet.
ON OFF Netzschalter
2
Durch Betätigung dieses Schalters wird der MCAB
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das Gerät mit
der Fernbedienung aus- und wieder eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird der
MCAB nicht vollständig vom Netz getrennt, sondern geht in
den Standby Modus über. Dieser Zustand wird durch das
dunkle Aufleuchten eines Minuszeichens am rechten Rand
des Displays
-
signalisiert.
Aus dem Standby Modus kann das Gerät über ein Drehen
oder Drücken des Multifunktionsknopfes oder Drücken der
RESTEK MCAB
6
DE 63702507
HANDMADE IN GERMANY
TOSLINK
DIGITAL
Seite 15 von 34
ON-Taste oder einer der Zahlen 0 bis 9 auf der Fern-
bedienung wieder aufgeweckt werden.
Zwischen dem Aus- und Wiedereinschalten sollte eine
Pause von ca. 30 Sekunden eingehalten werden.
Sicherung
3
Sollte das Gerät nach dem Einschalten überhaupt keine
Texte am Display aufleuchten lassen, so kann geprüft
werden ob die Sicherung durchgebrannt ist und
gegebenenfalls durch eine neue MT 1A ersetzt werden.
Sollte im Anschluss die Sicherung wieder durchbrennen, so
muss das Gerät zu Ihrem RESTEK Händler gebracht
werden.
OUT L und OUT R
4
Dies sind die Ausgänge zum Anschluss an einen
Vorverstärker, Endverstärker oder an aktive Laut-
sprecherboxen mit unsymmetrischer Beschaltung über die
Cinchbuchsen.
RF IN und RF OUT
Hier werden die Kabel von der Fernsehsteckdose des
Kabelanschlusses angeschlossen bzw. an einen weiteren
Kabel Receiver weitergeleitet.
TOSLINK und DIGITAL
6
Hier werden die digitalen Signale, auch für AC3,
ausgegeben.
RESTEK MCAB
Seite 16 von 34
