Explosionszeichnung; Ersatzteilliste - Trotec AW 10 S Bedienungsanleitung

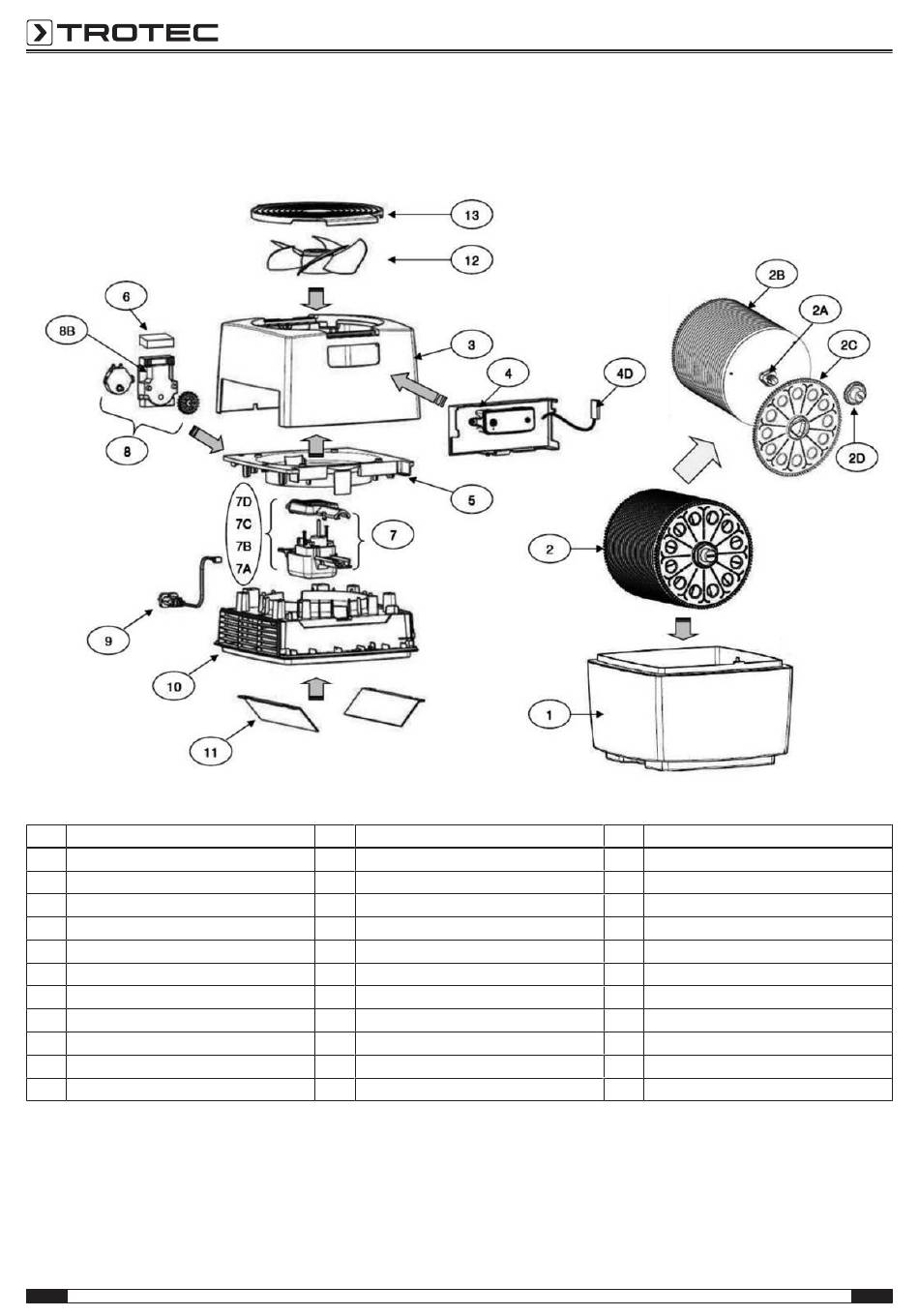

Explosionszeichnung

Ersatzteilliste

Nr. Ersatzteil
1 WATERTANKASSY
2 DISKASSY
2A SHAFT
2B DISK
2C SIDE DISK
2D CAP
3 BODY COVER SUB ASSY
4 MAIN CONTROL ASSY
4D HUMID SENSOR ASSY
5 SHROUD(A)
6 INSU(DM_UP)
11
Hinweis!
Die Positionsnummern der Ersatzteile unterscheiden sich von
den in der Bedienungsanleitung verwendeten
Positionsnummern der Bauteile.
Nr. Ersatzteil
7 (FAN) MOTOR ASSY
7A FAN MOTOR CASE
7B FAN MOTOR
7C FAN MOTOR RUBBER(FM)
7D FAN MOTOR COVER
8 DISK MOTOR ASSY
8A DISK MOTOR COVER
8B DISK MOTOR
8C DISK MOTOR GEAR
8D DISK MOTOR INSU(DM_LOW)
8E DISK MOTOR HARNESS
Bedienungsanleitung – Luftwäscher AW 10 S
Nr. Ersatzteil
9 POWERCORD
10 BASEBODYASSY
10A BASE BODY
10B CONTACT LEVER
10C GRILLE(OUTLET)
11 AIRGUIDE
12 PROPELLER
13 GRILLE(INLET)
14 DOCUMENTSET
14A INSTRUCTION MANUAL
15C EZKITASSY
