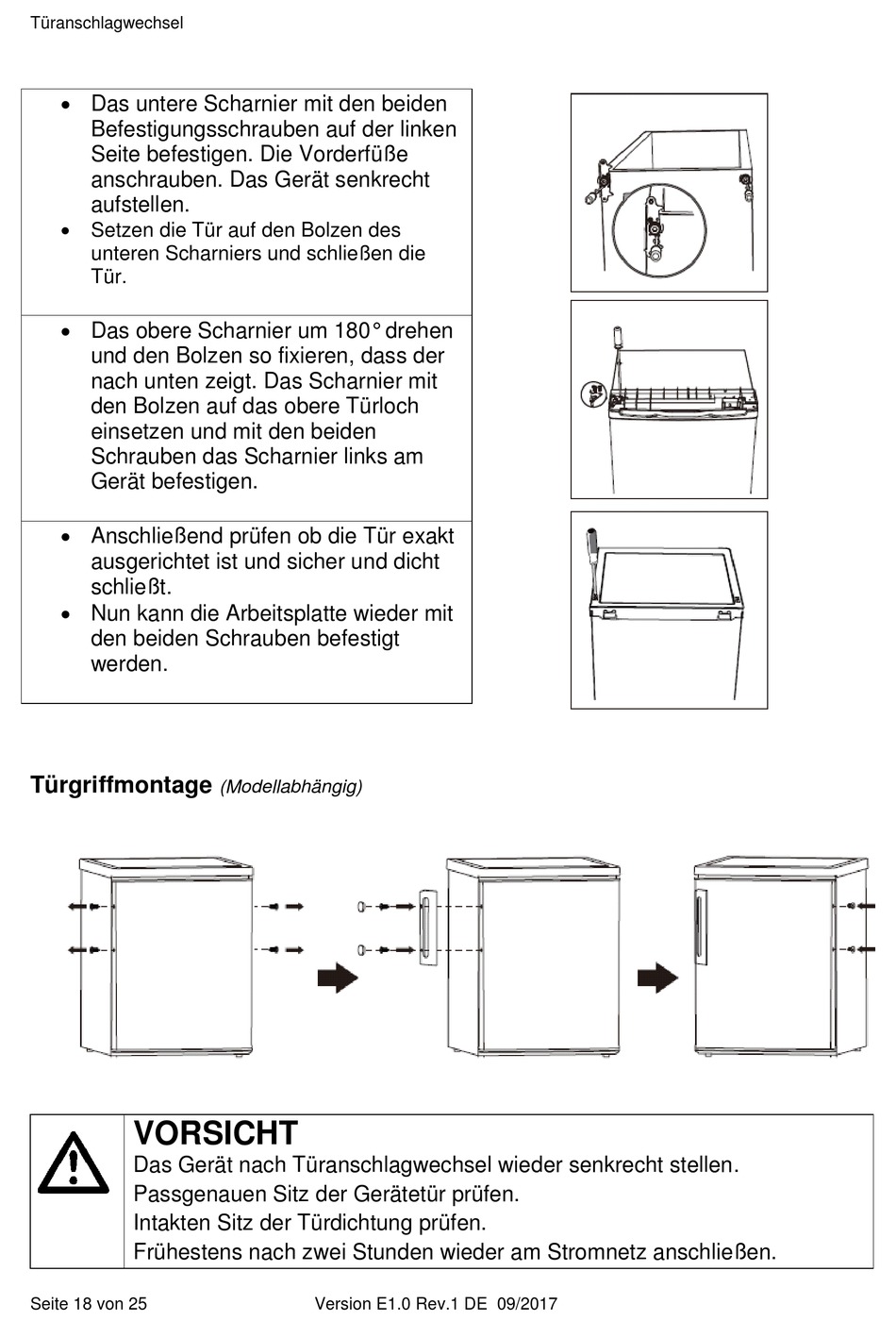

Türanschlagwechsel
Das untere Scharnier mit den beiden
Befestigungsschrauben auf der linken
Seite befestigen. Die Vorderfüße
anschrauben. Das Gerät senkrecht
aufstellen.
Setzen die Tür auf den Bolzen des
unteren Scharniers und schließen die
Tür.
Das obere Scharnier um 180° drehen
und den Bolzen so fixieren, dass der
nach unten zeigt. Das Scharnier mit
den Bolzen auf das obere Türloch
einsetzen und mit den beiden
Schrauben das Scharnier links am
Gerät befestigen.
Anschließend prüfen ob die Tür exakt
ausgerichtet ist und sicher und dicht
schließt.
Nun kann die Arbeitsplatte wieder mit
den beiden Schrauben befestigt
werden.
Türgriffmontage
VORSICHT
Das Gerät nach Türanschlagwechsel wieder senkrecht stellen.
Passgenauen Sitz der Gerätetür prüfen.
Intakten Sitz der Türdichtung prüfen.
Frühestens nach zwei Stunden wieder am Stromnetz anschließen.
Seite 18 von 25
(Modellabhängig)
Version E1.0 Rev.1 DE 09/2017
