exquisit KS 325-4.3 A++ Bedienungsanleitung Seite 17

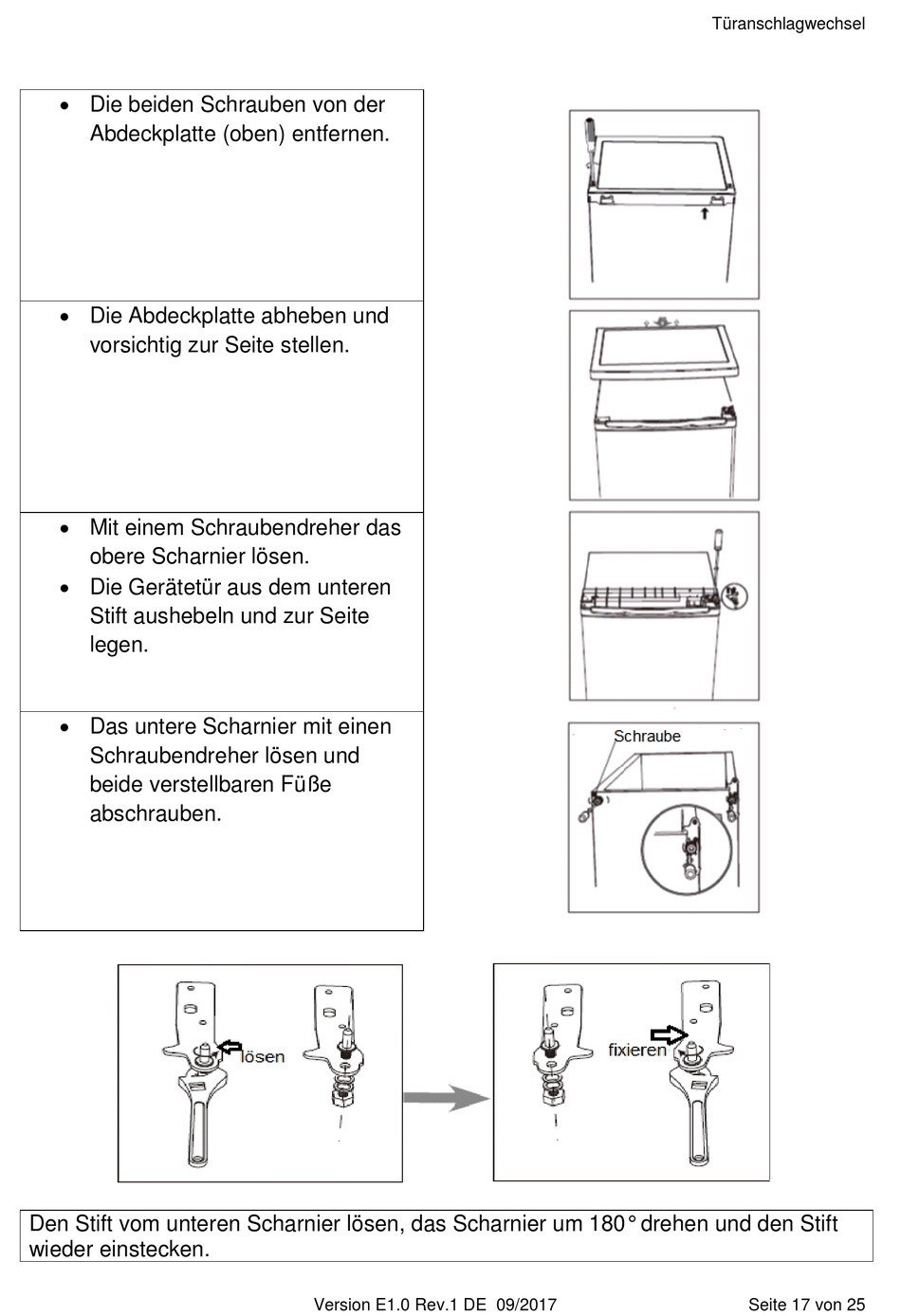

 Die beiden Schrauben von der
Abdeckplatte (oben) entfernen.
 Die Abdeckplatte abheben und
vorsichtig zur Seite stellen.
 Mit einem Schraubendreher das
obere Scharnier lösen.
 Die Gerätetür aus dem unteren
Stift aushebeln und zur Seite
legen.
 Das untere Scharnier mit einen
Schraubendreher lösen und
beide verstellbaren Füße
abschrauben.
Den Stift vom unteren Scharnier lösen, das Scharnier um 180° drehen und den Stift
wieder einstecken.
Version E1.0 Rev.1 DE 09/2017
Türanschlagwechsel
Seite 17 von 25
