Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 2A
x 2
x 4
x 2
x 4
1
Fitting Kit
x 4
x 8
K698W
x 4
x 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K698W
Inhaltszusammenfassung für Whispbar K698W

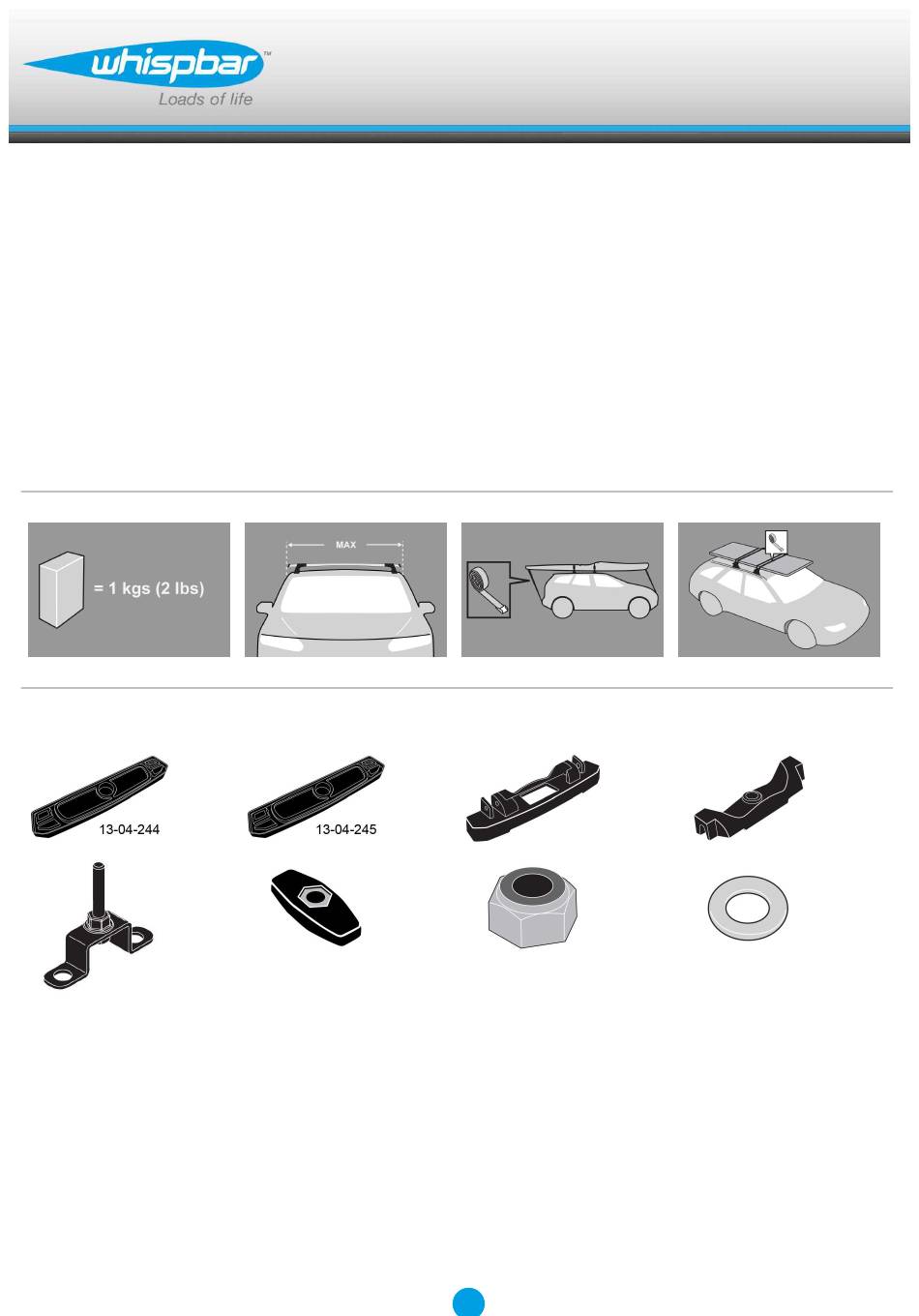

- Seite 1 K698W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
-
Seite 15: Erstinstallation
Fitting Kit K698W Folgende Punkte sind erforderlich: 12 mm Buchse 13 mm Buchse Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. - Seite 16 Fitting Kit K698W Abdeckungen mit Schlüsseln abnehmen. Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.).
- Seite 17 Fitting Kit K698W Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung) Im hinteren Teil dieser Bedienungsanleitung finden Sie Informationen speziell für Ihr Fahrzeug. Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen.
- Seite 18 Fitting Kit K698W Entfernen Sie beide Stifte aus jedem Schenkel. Nutzen Sie als Hilfsmittel das zugespitzte Ende des Schraubenschlüssels, der sich unter der linken Abdeckung befindet. Fuß vom Schenkel nehmen. Lose Teile sicher aufbewahren! Montage bei allen Beinen wiederholen. Fuß aus dem Kit in den Schenkel setzen.
- Seite 19 Fitting Kit K698W Stecken Sie die Stifte durch den Fuß in den Trägerschenkel. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen. Die Artikelnummer der Auflagen finden Sie an der Oberseite.
-
Seite 20: Befestigung
Fitting Kit K698W Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad Teilenummer: A = 13-04-244 B = 13-04-245 Gummidichtung aus dem Montagekit auf das Fußteil stecken. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. - Seite 21 Fitting Kit K698W Suchen Sie den Bolzen mit der Mutter befestigt. Mit einem 12mm-Buchse, bestehende entfernen Nuss. Installieren Sie die Halterung Gewährleistung der kurzen Schenkel sitzt über der bestehenden Mutterposition.
- Seite 22 Fitting Kit K698W Installieren Muttern und Unterlegscheiben, ziehen Sie mit einem 13-mm-Buchse, um die Halterung zu sichern. Stellen Sie sicher, Klammer eben ist. Dies an allen vier Punkten wiederholen. Querträgerfuß über die Klammern stecken.
- Seite 23 Fitting Kit K698W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am...
- Seite 24 Fitting Kit K698W Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
- Seite 25 Fitting Kit K698W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
- Seite 26 Fitting Kit K698W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 91 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
