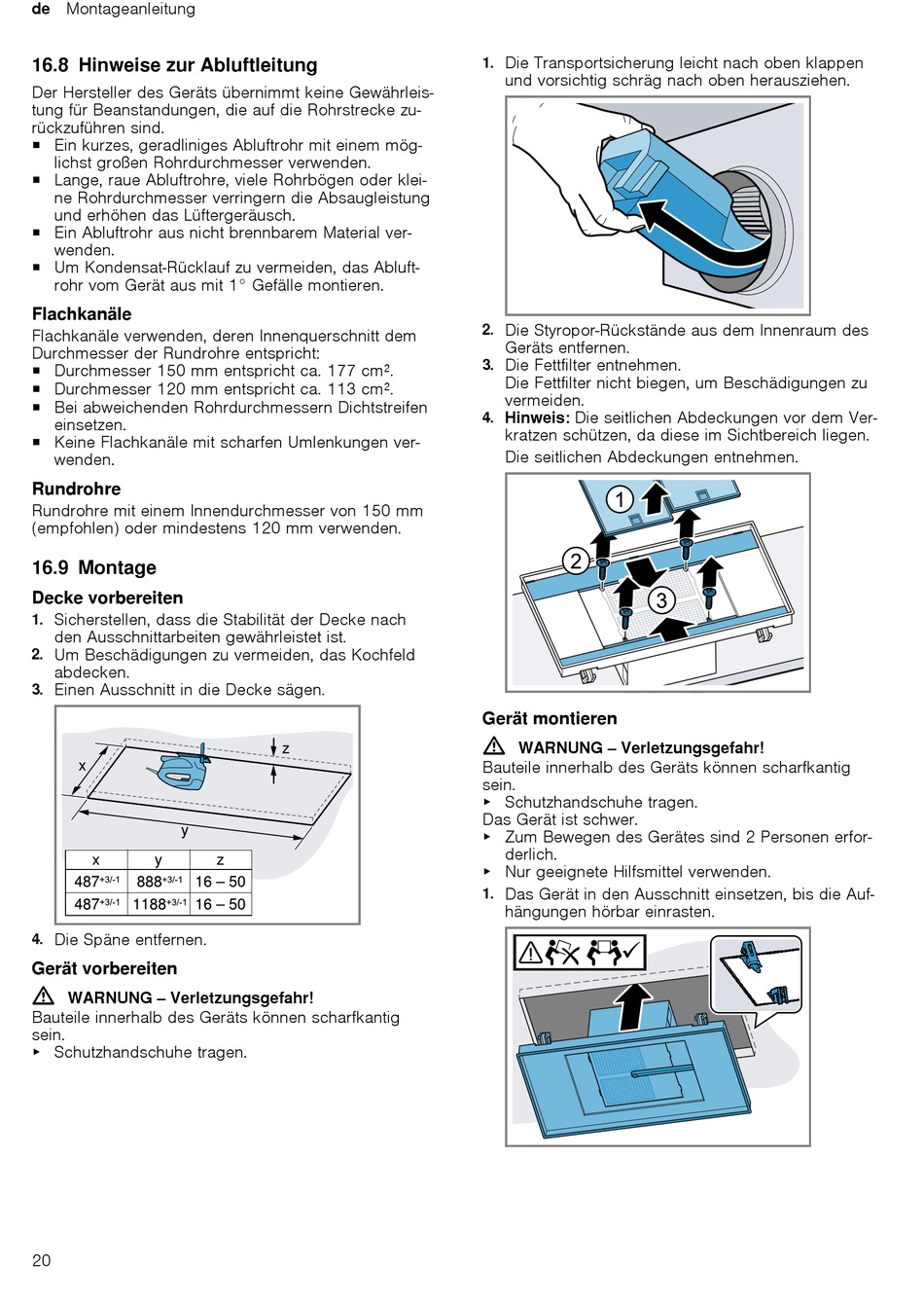

de Montageanleitung
16.8 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleis-
tung für Beanstandungen, die auf die Rohrstrecke zu-
rückzuführen sind.
¡ Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
¡ Lange, raue Abluftrohre, viele Rohrbögen oder klei-
ne Rohrdurchmesser verringern die Absaugleistung
und erhöhen das Lüftergeräusch.
¡ Ein Abluftrohr aus nicht brennbarem Material ver-
wenden.
¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft-
rohr vom Gerät aus mit 1° Gefälle montieren.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem
Durchmesser der Rundrohre entspricht:
¡ Durchmesser 150 mm entspricht ca. 177 cm².
¡ Durchmesser 120 mm entspricht ca. 113 cm².
¡ Bei abweichenden Rohrdurchmessern Dichtstreifen
einsetzen.
¡ Keine Flachkanäle mit scharfen Umlenkungen ver-
wenden.
Rundrohre
Rundrohre mit einem Innendurchmesser von 150 mm
(empfohlen) oder mindestens 120 mm verwenden.
16.9 Montage
Decke vorbereiten
1.
Sicherstellen, dass die Stabilität der Decke nach
den Ausschnittarbeiten gewährleistet ist.
2.
Um Beschädigungen zu vermeiden, das Kochfeld
abdecken.
3. Einen Ausschnitt in die Decke sägen.
4. Die Späne entfernen.
Gerät vorbereiten
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶
Schutzhandschuhe tragen.
20
1. Die Transportsicherung leicht nach oben klappen
und vorsichtig schräg nach oben herausziehen.
2. Die Styropor-Rückstände aus dem Innenraum des
Geräts entfernen.
3. Die Fettfilter entnehmen.
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
4. Hinweis: Die seitlichen Abdeckungen vor dem Ver-
kratzen schützen, da diese im Sichtbereich liegen.
Die seitlichen Abdeckungen entnehmen.
Gerät montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶
Schutzhandschuhe tragen.
Das Gerät ist schwer.
▶
Zum Bewegen des Gerätes sind 2 Personen erfor-
derlich.
▶
Nur geeignete Hilfsmittel verwenden.
1. Das Gerät in den Ausschnitt einsetzen, bis die Auf-
hängungen hörbar einrasten.
