Intex Family Benutzerhandbuch Seite 9

POOLAUFBAU (Fortsetzung)

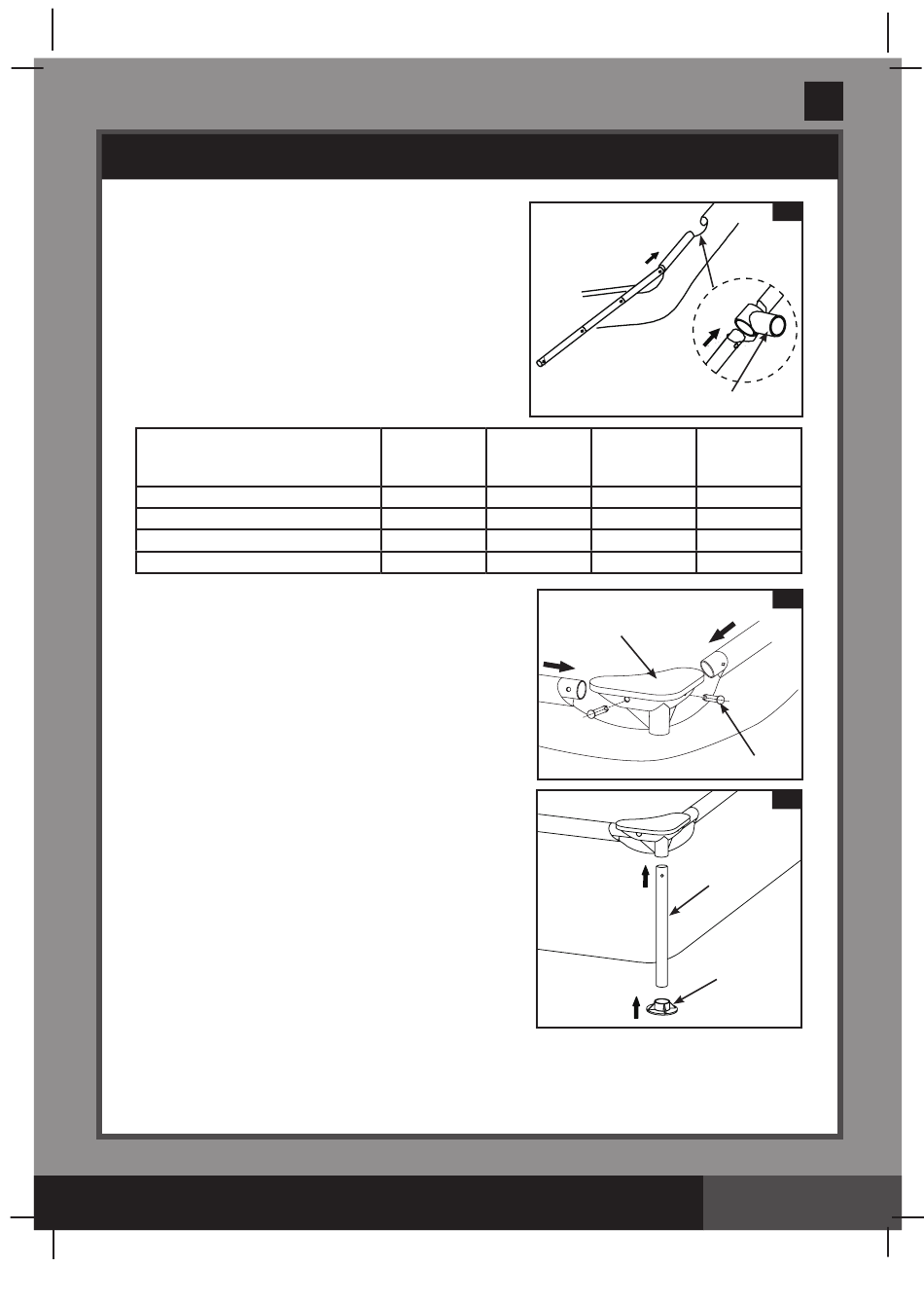

3. Beginnen Sie auf einer Seite, stecken Sie die "A"
Stangen zuerst in die Laschenöffnungen, welche sich in
jedem Eck befinden. Fahren Sie mit den "B" Stangen
fort, stecken Sie diese mit den "A" Stangen zusammen.
Stecken Sie die Stäbe durch die T-Verbindung auf
jeder Muffenöffnung in der Mitte (siehe dazu
Zeichnung 3).
Danach schieben Sie alle "A-B & C-D" Stangen in die
Laschenöffnungen. Beginnen Sie mit der "C-D"
Kombination für die kürzere Seite des Pools und
stecken Sie zuerst die "C" Stange in die Öffnungen. Die
Kombination von Stangen ist je nach Poolgröße
veschieden, siehe Tabelle unterhalb.
Poolgröße
86-5/8" x 59" x 23-5/8" (220cm x 150cm x 60cm)
102-1/2" x 63" x 25-5/8" (260cm x 160cm x 65cm)
118" x 78-3/4" x 25-5/8" (300cm x 200cm x 65cm)
118" x 78-3/4" x 29-1/2" (300cm x 200cm x 75cm)
4. Stecken Sie in den 4 Ecken die Eckverbindungen (5) in
die horizontalen Stangen. Sichern Sie die Stangen mit
den Stiften (6), stecken Sie diese in die vorgestanzten
Löcher (siehe dazu Zeichnung 4).
5. Stecken sie die vertikalen Eckstützen (10) in die
Eckverbindungen (5) (siehe dazu Zeichnung 5).
HINWEIS: Die vertikalen Eckstützen (10) sind mit dem
Buchstaben (E) gekennzeichnet. Achten Sie darauf, dass
diese nicht als Seitenstützen (8) oder umgekehrt
verwendet werden.
6. Stecken Sie die Abschlusskappen (11) auf das Ende
der vertikalen Eckstützen (10) (siehe dazu Zeichnung 5).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(123IO) SMALL RECTANGULAR METAL FRAME POOL GERMAN 7.5" X 10.3" PANTONE 295U 06/30/2020
Anzahl der Anzahl der Seitenstützen
Seitenstützen in Form
eines "umgekehrten T" "umgekehrten T" auf der
auf der Längsseite
2
2
2
2
(A
)
(A)
(B)
Horizontale
in Form eines
Stangenkombination
auf der längeren Seite
schmäleren Seite
1 A-A-B
1 A-A-B
1 A-A-B
1 A-A-B
5
(E)
Deutsch
123A
3
7
Horizontale
Stangenkombination
auf der kürzeren Seite
C-D
C-D
C-D
C-D
4
6
5
10
11
