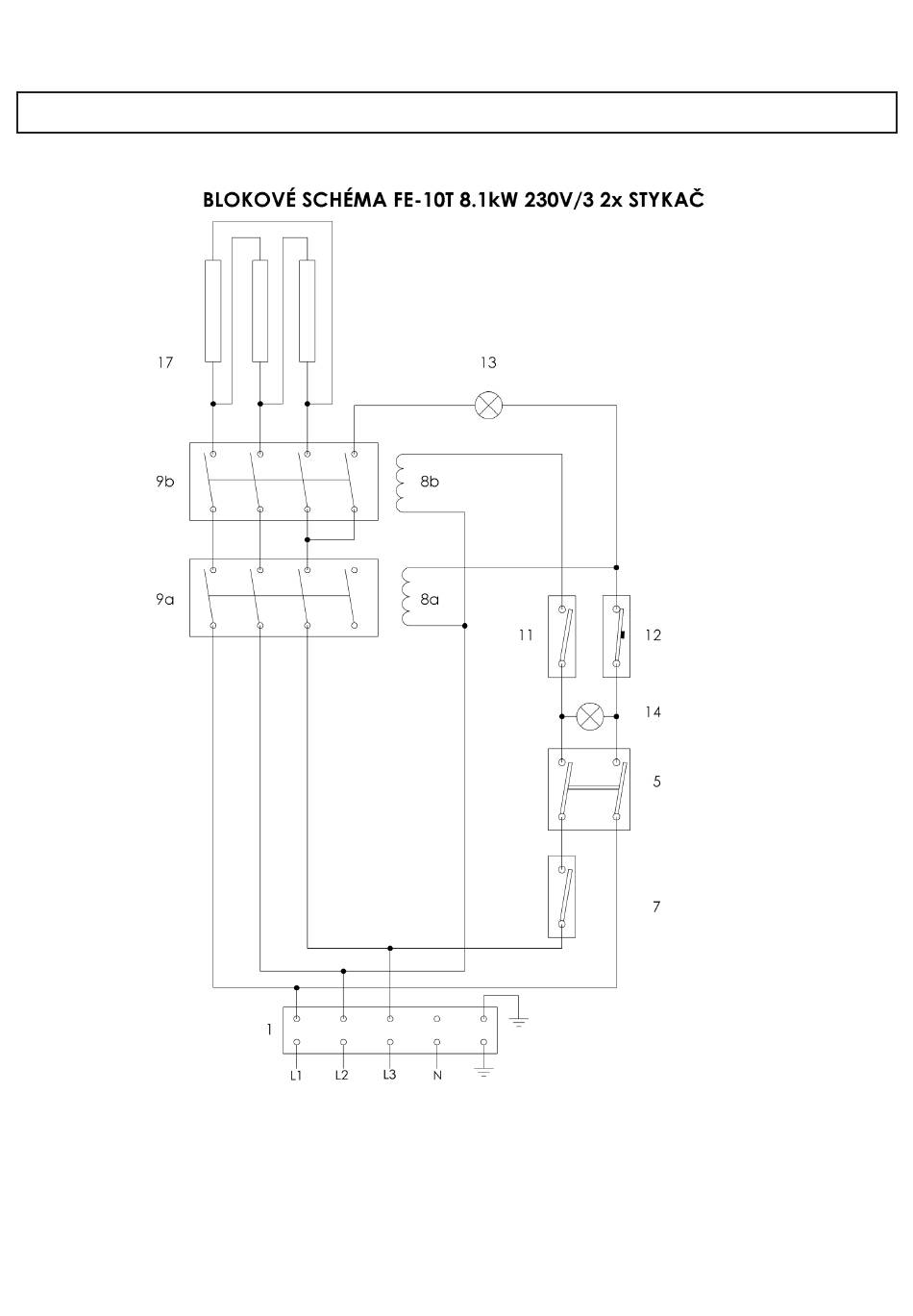

SCHEMAT PODŁĄCZENIA: 4
SCHÉMA ZAPOJENÍ:4
FE - 10 T, FE - 1010 T(D) (230 V/3, 2x stykač)
1 - terminal boart
2 - microswitch
3 - main switch
4 - safety thermostat 230 °C
5 - orange warning light
6 - thermostat
7 - green warning light
8 - relay
9 - heating element
10 - contact of relay
51
