Celestron LABS STARSENSE EXPLORER 12 DOBSONIAN Kurzanleitung Zur Einrichtung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 26

Quicklinks

Diese Anleitung herunterladen
Quick Setup Guide
#22472 STARSENSE EXPLORER 12" DOBSONIAN
ENGLISH

Werbung

loading

Verwandte Anleitungen für Celestron LABS STARSENSE EXPLORER 12 DOBSONIAN

Inhaltszusammenfassung für Celestron LABS STARSENSE EXPLORER 12 DOBSONIAN

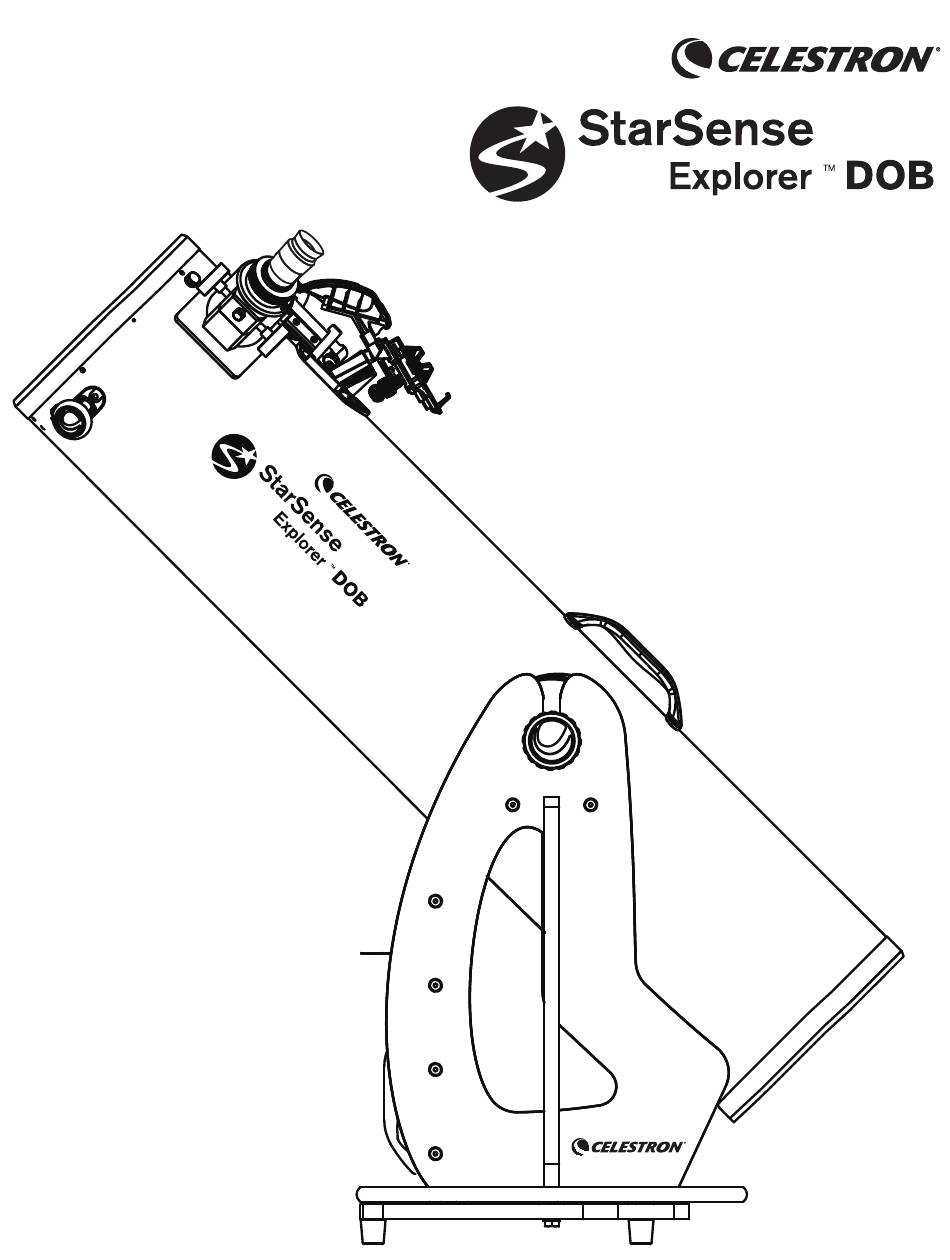

  • Seite 1 Quick Setup Guide #22472 STARSENSE EXPLORER 12” DOBSONIAN ENGLISH...
  • Seite 2 What’s in the Box Box 1 - Dobsonian Base Side supports (x2) Left side panel Right side panel Front panel Top Plate Bottom Plate Base assembly screws (x27) FEET ASSEMBLY AZIMUTH PIVOT BOLT ASSEMBLY Feet (x3) Feet Feet screws Bolt Steel Hollow Tefl on...
  • Seite 3 Box 2 - Optical Tube Assembly StarPointer Optical tube assembly with dust cover StarSense dock red dot fi nderscope Altitude 32mm Omni 2”-to-1.25” eyepiece tensioning knob Plössl eyepiece adapter with 1.25” Collimation cap with cover cap 2” focuser 2mm hex key Cosmetic knob extension tube Box 3 - Primary Mirror...
  • Seite 4 Assembly SPOT MARK 1. Connect the side supports (E) to the left side panel (A1) and 2. Attach the rubber bumper (M) to the interior surface of the front right side panel (A2) using 8 of the base assembly screws (F). panel (B).
  • Seite 5 STEEL WASHER TEFLON WASHER PLASTIC CYLINDER STEEL WASHER BOLT 5. Attach the 3 feet (G1) to the bottom plate (D) using the 3 feet 6. Connect the assembly to the bottom plate (D). Place one of the screws (G2). Thread the screws fi rmly into the predrilled pilot steel washers (H3) and the plastic cylinder (H4) onto the bolt holes.
  • Seite 6 BEVEL FLAT Install the 2 rack screws (K2) onto the front panel, then install 10. Install the altitude bearing cylinders (L1) onto the left and right the eyepiece rack (K1) by inserting the head of the rack screw side panels (A1 & A2) with the altitude bearing screws (L2). through the keyhole in the eyepiece rack, then push the rack The bearings go on the interior surfaces of the side panels.
  • Seite 7 13. Turn the primary mirror cell upside-down (V) (i.e., so the primary 14. Next, install the mirror cell screws (W) through the tube and mirror faces downward), align the threaded holes in the mirror into the cell. Do not fi rmly tighten the screws yet because you cell’s perimeter with the through holes in the end of the tube, may need to make slight adjustments to the cell’s position to and place the mirror cell onto the tube.
  • Seite 8 THUMB SCREWS 17. Install the cosmetic knob (N2) through the slot in the right side 18. Install the StarSense dock (P). First, loosen the 2 thumbscrews panel (A2) and into the threaded insert in the center of the side on the StarSense base on the tube. Insert the dock into the hub on the optical tube assembly.
  • Seite 9 21. Loosen the thumbscrews on the 2” extension tube (S) 22. Loosen the thumbscrews on the 2”-to-1.25” eyepiece now installed in the focuser and insert the 2”-to-1.25” adapter (T) now installed in the focuser, place the 32mm eyepiece adapter (T). Retighten the thumbscrews on the Omni Plössl eyepiece (R1) into the adapter, and retighten 2”...
  • Seite 10 Edge of secondary mirror Refl ection of PRIMARY SECONDARY primary mirror MIRROR MIRROR 4. You should be able to see the refl ection of the entire primary 3. While making adjustments, position the tube horizontally. This mirror centered within the secondary mirror as shown in Step prevents anything from falling onto the primary mirror.
  • Seite 11 NEEDS ADJUSTMENT GOOD COLLIMATION 9. Continue adjusting the collimation thumbscrews until the 10. Your telescope’s optics are now collimated and ready for use. refl ection of the secondary mirror is centered within the You can also confi rm a telescope’s collimation at night by refl ection of the primary mirror as shown above.
  • Seite 12 Aligning the 32MM EYEPIECE StarPointer FOCUS KNOBS The StarPointer red dot fi nderscope is one of the most important parts of your telescope. Although the StarSense Explorer app will locate and center objects for you, having the StarPointer properly aligned will help you align 1.
  • Seite 13 Guide de confi guration rapide #22472 STARSENSE EXPLORER 12” DOBSONIAN FRANÇAIS FRANÇAIS |...
  • Seite 14 Contenu de la boîte Boîte 1 – Base dobsonienne Supports latéraux (x2) Panneau latéral Panneau latéral Panneau Plaque Plaque Assemblage gauche droit avant supérieure inférieure de la base Vis (x27) COMPOSANTS DES PIEDS COMPOSANTS DE L’AXE DU PIVOT D’AZIMUT Pieds (x3) Vis de pieds Caches des Boulon...
  • Seite 15 Boîte 2 – Composants du tube optique Lunette de Composants du tube optique Dock StarSense recherche avec cache-poussière chercheur à point rouge Bouton de tension Omni 32mm Oculaire de 2” à 1,25” d’altitude Oculaire Plössl Adaptateur avec cache Capuchon de de 1,25”...
  • Seite 16 Assemblage MARQUE D’EMPLACEMENT 1. Connectez les supports latéraux (E) au panneau latéral gauche 2. Fixez le tampon d’arrêt de caoutchouc (M) sur la surface interne (A1) et le panneau latéral droit (A2) avec 8 vis d’assemblage du panneau avant (B). Une petite marque sur le panneau avant de la base (F).
  • Seite 17 ÉCROU RONDELLE D’ACIER RONDELLE DE TÉFLON CYLINDRE DE PLASTIQUE RONDELLE D’ACIER BOULON 5. Fixez les 3 pieds (G1) à la plaque inférieure (D) à l'aide des vis 6. Connectez l'ensemble à la plaque inférieure (D). Placez une des 3 pieds (G2). Vissez fermement les vis dans les trou-guides des rondelles en acier (H3) et le cylindre en plastique (H4) sur pré-percés.
  • Seite 18 BISEAU PLAT Installez les 2 vis du support (K2) sur le panneau avant, puis 10. Installez les cylindres d'altitude (L1) sur les panneaux latéraux installez le support d'oculaires (K1) en insérant la tête de la vis gauche et droit (A1 & A2) avec les vis d’altitude (L2). Les du support dans le trou du support d'oculaire, puis poussez-le roulements se positionnent sur les surfaces intérieures des vers le bas.
  • Seite 19 13. Retournez la cellule du miroir primaire (V) (c'est-à-dire que le 14. Ensuite, insérez les vis de la cellule miroir (W) à travers le miroir primaire est orienté vers le bas), alignez les trous fi letés tube et dans la cellule. Ne serrez pas encore fermement les vis du pourtour de la cellule du miroir avec les trous positionnés car vous devrez peut-être apporter de légers ajustements à...
  • Seite 20 VIS À MAIN 17. Installez la molette décorative (N2) dans la fente du panneau 18. Installez la station d'accueil StarSense (P). Pour commencer, latéral gauche (A2) et dans l'insert fi leté au centre du moyeu desserrez les 2 vis à main sur la base StarSense sur le tube. latéral sur l'ensemble du tube optique.
  • Seite 21 21. Desserrez les vis à main sur le tube d'extension de 2" 22. Desserrez les vis à main sur l'adaptateur d'oculaire de 2" à (S) maintenant installé dans le porte-oculaire et insérez 1,25" (T) maintenant installé dans le porte-oculaire, placez l'adaptateur d'oculaire de 2"...
  • Seite 22 Bord du miroir secondaire Refl et du MIROIR MIROIRE Miroir primaire PRIMAIRE SECONDAIRE 4. Vous devriez être en mesure de voir le refl et de l'ensemble du 3. Pendant que vous effectuez des ajustements, positionnez le miroir primaire centré dans le miroir secondaire, comme illustré tube à...
  • Seite 23 NÉCESSITE UN RÉGLAGE COLLIMATION CORRECTE 9. Continuez de régler les vis à main de collimation jusqu'à ce 10. Les éléments optiques de votre télescope sont maintenant que le refl et du miroir secondaire soit centré dans le refl et du alignés et prêts à...
  • Seite 24 Aligner OCULAIRE DE 32 MM StarPointer MOLETTES DE MISE AU POINT Le chercheur à point rouge StarPointer est l'un des composants les plus importants de votre télescope. Bien que l’application StarSense Explorer soit capable de localiser 2. CENTRER LA CIBLE DANS L'OCULAIRE 1.
  • Seite 25 Kurzanleitung zur Einrichtung #22472 STARSENSE EXPLORER 12” DOBSON DEUTSCH DEUTSCH |...
  • Seite 26 Lieferumfang Karton 1 – Dobson-Sockel Seitliche Stützen (x2) Linke Seitenwand Rechte Seitenwand Frontblende Obere Platte Untere Platte Schrauben des Sockels (x27) MONTAGEELEMENTE DER FÜßE MONTAGEELEMENTE DES AZIMUT- SCHWENKBOLZENS Stahl- Abdeckungen Füße (x3) Fußschrauben Bolzen Mutter Kunststoff- Tefl on- Unterleg- für (x3) Hohl- Unterleg-...
  • Seite 27 Karton 2 – Optische Tubus-Baugruppe StarPointer- Optische Tubus-Baugruppe mit StarSense-Dock Leuchtpunkt- Staubschutzabdeckung Sucherfernrohr Höhen- 32-mm-Omni- 2“-auf-1,25“-Okular- Widerstandsknopf Plössl-Okular Adapter mit 1,25“- Kollimationskappe mit 2 Abdeckkappe 2“ Fokussierer- mm Sechskantschlüssel Zierknopf Verlängerungstubus BOX 3 - Hauptspiegel VORDERSEITE RÜCKSEITE Hauptspiegel in der Spiegelzelle Schrauben der Spiegelzelle (x6) DEUTSCH |...
  • Seite 28 Zusammenbau MARKIERTE STELLE 1. Verbinden Sie die seitlichen Stützen (E) mit der linken (A1) und 2. Bringen Sie den Gummipuffer (M) an der Innenfl äche der rechten Seitenwand (A2) und verwenden dafür die 8 Schrauben Vorderseite (B) an. Auf der Vorderseite befi ndet sich eine kleine (F) des Sockels.
  • Seite 29 MUTTER UNTERLEGSCHEIBE STAHL UNTERLEGSCHEIBE TEFLON KUNSTSTOFFZYLINDER UNTERLEGSCHEIBE STAHL BOLZEN 6. Verbinden Sie das Zusammengebaute mit der unteren Platte 5. Befestigen Sie die 3 Füße (G1) mit den 3 Schrauben für die Füße (D). Stecken Sie eine Stahl-Unterlegscheibe (H3) und den (G2) an der unteren Platte (D).
  • Seite 30 ABGESCHRÄKTE KANTE FLACH Bringen Sie die 2 Schrauben (K2) für den Halter an der 10. Befestigen Sie die Höhenlagerzylinder (L1) mit den Vorderseite an, befestigen Sie dann den Okularhalter (K1), Lagerschrauben (L2) an der linken und rechten Seitenwand indem Sie den Kopf der Schraube durch die Öffnung im (A1 und A2).
  • Seite 31 13. Drehen Sie die Hauptspiegelzelle auf den Kopf (V) (d. h. 14. Befestigen Sie als nächstes die Schrauben der Spiegelzelle so, dass der Hauptspiegel nach unten zeigt), richten Sie (W) durch den Tubus und in die Zelle. Ziehen Sie die Schrauben die Gewindelöcher im Umfang der Spiegelzelle nach den noch nicht fest an, da Sie möglicherweise geringfügige Durchgangslöchern am Ende des Tubus aus und setzen die...
  • Seite 32 RÄNDELSCHRAUBEN 17. Installieren Sie den Kosmetischen-Knopf (N2) durch den Schlitz 18. Das StarSense-Dock (P) einbauen. Lösen Sie zuerst die in der rechten Seitenwand (A2) und in den Gewindeeinsatz in 2 Rändelschrauben an der StarSense-Basis am Tubus. der Mitte der Seitennabe am optischen Tubus. Der Kosmetische Setzen Sie das Dock in die Basis ein und ziehen dann die Knopf (N2) ist der mit der abgestuften Buchse auf der Welle.
  • Seite 33 21. Lösen Sie die Rändelschrauben am 2-Zoll-Verlängerungsrohr 22. Lösen Sie die Rändelschrauben am 2-Zoll-zu-1,25-Zoll- (S), das jetzt im Fokussierer installiert ist, und setzen Sie den Okularadapter (T), der jetzt im Fokussierer installiert ist, setzen 2-Zoll-zu-1,25-Zoll-Okularadapter (T) ein. Ziehen Sie die Sie das 32-mm-Omni-Plössl-Okular (R1) in den Adapter ein Rändelschrauben am 2-Zoll-Verlängerungsrohr wieder fest.
  • Seite 34 Rand des Zweit- spiegels Refl exion des HAUPTSPIEGEL ZWEITSPIEGEL Hauptspiegels 4. Sie sollten in der Lage sein, die Refl exion des gesamten 3. Positionieren Sie den Tubus beim Einstellen horizontal. Dadurch Hauptspiegels zu sehen, der innerhalb des Zweitspiegels wird verhindert, dass etwas auf den Hauptspiegel fällt. zentriert ist, wie in Schritt 2 gezeigt.
  • Seite 35 MUSS ANGEPASST WERDEN GUTE KOLLIMATION 9. Passen Sie die Rändelschrauben für die Kollimation weiter 10. Die Optik Ihres Teleskops ist jetzt kollimiert und einsatzbereit. an, bis die Refl exion des Zweitspiegels innerhalb der Sie können die Kollimation eines Teleskops auch bei Nacht Refl exion des Hauptspiegels zentriert ist, wie oben gezeigt.
  • Seite 36 Ausrichten des 32 MM OKULAR StarPointers FOKUSSIERKNÖPFE Der StarPointer Sucher mit rotem Punkt ist einer der wichtigsten Teile Ihres Teleskops. Obwohl die StarSense Explorer-App Objekte für Sie lokalisiert und zentriert, 1. WÄHLEN SIE EIN ZIEL 2. ZENTRIEREN SIE DAS ZIEL IM OKULAR hilft Ihnen die richtige Ausrichtung des Nehmen Sie das Teleskop tagsüber mit nach Schauen Sie jetzt durch das 32-mm-Okular des...
  • Seite 37 Guida rapida STARSENSE EXPLORER 12” DOBSON N.22472 ITALIANO ITALIANO |...
  • Seite 38 Contenuto della confezione Confezione 1 - Base dobson Supporti laterali (x2) Pannello laterale Pannello laterale Pannello Piastra Piastra Viti sinistro destro anteriore superiore inferiore montaggio base (x27) MONTAGGIO PIEDINI MONTAGGIO BULLONE PERNO AZIMUT Piedini Viti piedini Cappucci Bullone Dado Rondelle Cilindro Rondella (x3)
  • Seite 39 Confezione 2 - Gruppo tubo ottico Aggancio Cercatore con Gruppo tubo ottico con StarSense mirino copertura antipolvere StarPointer Manopola di Oculare Omni Adattatore oculare tensionamento Plössl 32 mm da 2” a 1,25” Tappo per collimazione altitudine con tappo da 1,25” con chiave a brugola Prolunga Manopola decorativa...
  • Seite 40 Assemblaggio SEGNO 1. Collegare i supporti laterali (E) al pannello laterale sinistro 2. Fissare l’ammortizzatore in gomma (M) alla superfi cie interna del (A1) e al pannello laterale destro (A2) utilizzando 8 delle viti pannello anteriore (B). È presente un piccolo segno sul pannello di montaggio base (F).
  • Seite 41 DADO RONDELLA ACCIAIO RONDELLA TEFLON CILINDRO PLASTICA RONDELLA ACCIAIO BULLONE 5. Fissare i 3 piedini (G1) alla piastra inferiore (D) utilizzando le 6. Collegare il blocco alla piastra inferiore (D). Sistemare una delle 3 viti per piedini (G2). Avvitare fermamente le viti nei fori pilota rondelle in acciaio (H3) e il cilindro in plastica (H4) sul bullone presenti.
  • Seite 42 SMUSSATTURA PIATTO Installare le 2 viti per griglia (K2) sul pannello anteriore, quindi 10. Installare i cuscinetti cilindrici altitudine (L1) nei pannelli laterali installare la griglia per oculari (K1) inserendo la testa della vite destro e sinistro (A1 & A2) con le viti dei cuscinetti (L2). I attraverso il foro della griglia, quindi spingere la griglia verso il cuscinetti vanno sulle superfi ci interne dei pannelli laterali.
  • Seite 43 13. Capovolgere la cella dello specchio primario (V) (i.e. in modo 14. Successivamente, installare le viti della cella dello specchio che lo specchio primario sia rivolto verso il basso), allineare i (W) nel tubo e nella cella. Non serrare ancora le viti perché fori fi lettati nel perimetro della cella dello specchio con i fori potrebbe essere necessario effettuare piccole regolazioni alla all’estremità...
  • Seite 44 VITI 17. Installare la manopola decorativa (N1) nella fessura del pannello 18. Installare l’aggancio StarSense (P). Innanzitutto, allentare le laterale destro (A1) e nell’inserto fi lettato al centro del mozzo 2 viti sulla base StarSense sul tubo. Inserire l’aggancio sulla laterale sul gruppo tubo ottico.
  • Seite 45 21. Allentare le viti sulla prolunga da 2” (S) ora installata nel 22. Allentare le viti sull’adattatore per oculare da 2” a 1,25” (T) ora focheggiatore e inserire l’adattatore per oculare da 2” a installato nel focheggiatore, sistemare l’oculare Omni Plössl da 1,25”...
  • Seite 46 Bordo specchio secondario Rifl esso SPECCHIO SPECCHIO specchio SECONDARIO PRIMARIO primario 4. Dovrebbe essere possibile vedere il rifl esso dell’intero specchio 3. Durante le regolazioni, sistemare il tubo orizzontalmente. Ciò primario centrato nello specchio secondario come mostrato al impedisce cadute di componenti sullo specchio primario. punto 2.
  • Seite 47 REGOLAZIONE NECESSARIA COLLIMAZIONE CORRETTA 9. Continuare a regolare le viti di collimazione fi no a quando 10. Le ottiche del telescopio sono ora collimate e pronte all’uso. il rifl esso dello specchio secondario è centrato nel rifl esso È anche possibile confermare la collimazione del telescopio dello specchio primario come mostrato sopra.
  • Seite 48 Allineamento OCULARE 32MM dello MANOPOLE MESSA A FUOCO StarPointer Lo StarPointer è uno dei componenti più importanti del telescopio. Sebbene l’app StarSense Explorer individui e centri i corpi celesti, un corretto allineamento dello StarPointer aiuta ad allineare l’app 1. SCEGLIERE UN OGGETTO DA OSSERVARE 2.
  • Seite 49 Guía de instalación rápida #22472 STARSENSE EXPLORER 12” DOBSONIANO ESPAÑOL ESPAÑOL |...
  • Seite 50 Contenido de la caja Caja 1 - Base dobsoniana Soportes laterales (x2) Panel de lado Panel de lado Panel frontal Plancha superior Plancha inferior Tornillos de izquierdo derecho montaje de base (x27) MONTAJE DE PATAS ESTRUCTURA DE PERNO DE PIVOTAJE AZIMUT (x3) Tornillos de Cubiertas de...
  • Seite 51 Caja 2 - Estructura del tubo óptico Localizador Estructura de tubo óptico con cubierta para polvo Conector de de punto rojo StarSense StarPointer Mando de Ocular de 32mm Adaptador de ocular tensión de altitud Omni Plössl de 2” a 1,25” con tapa Tapa de colimado con de 1,25”...
  • Seite 52 Montaje MARCA DE PUNTO 1. Conecte los soportes laterales (E) al panel del lado izquierdo 2. Instale el parachoques de caucho (M) a la superfi cie interior (A1) y el panel del lado derecho (A2) usando 8 de los tornillos del panel frontal (B).
  • Seite 53 ROSCA ARANDELA DE ACERO ARANDELA DE TEFLÓN CILINDRO DE PLÁSTICO ARANDELA DE ACERO PERNO 5. Instale las 3 patas (G1) a la plancha inferior (D) usando los 3 6. Conecte la estructura a la plancha inferior (D). Ponga una tornillos de patas (G2). Enrosque fi rmemente los tornillos en los de las arandelas de acero (H3) y el cilindro de plástico (H4) agujeros pretaladrados.
  • Seite 54 BISEL PLANO Instale los 2 tornillos de estante (K2) en el panel anterior, e 10. Instale los cilindros del cojinete de altitud (L1) en los paneles instale el estante de oculares (K1) insertando el cabezal del izquierdo y derecho (A1 y A2) con los tornillos del cojinete de tornillo por el hueco del estante de oculares, y presionando el altitud (L2).
  • Seite 55 13. Ponga boca abajo la célula del espejo primario (V) (es decir, 14. A continuación, instale los tornillos de la célula del espejo de forma que el espejo primario esté orientado hacia abajo), (W) por el tubo y en la célula. No apriete aún fi rmemente los alinee los agujeros estriados del perímetro de la célula del tornillos, dado que puede tener que realizar ligeros ajustes en espejo primario en el extremo del tubo, y ponga la célula del...
  • Seite 56 TORNILLOS MANUALES 17. Instale el mando cosmético (N2) por la ranura del panel del 18. Instale el conector de StarSense (P). Primero, afl oje los lado derecho (A2) y en el accesorio estriado del centro del buje 2 tornillos manuales de la base de StarSense en el tubo. lateral en la estructura del tubo óptico.
  • Seite 57 21. Afloje los tornillos manuales del tubo extensor de 2" (S) 22. Afloje los tornillos manuales del adaptador de ocular de 2" a instalado en el enfoque e introduzca el adaptador de ocular 1,25" (T) instalado en el enfoque, ponga el ocular Omni Plössl de 2"...
  • Seite 58 Borde del espejo secundario Refl ejo del ESPEJO ESPEJO espejo primario SECUNDARIO PRIMARIO 4. Debería poder ver el refl ejo de todo el espejo primario centrado 3. Cuando realice ajustes, posicione el tubo horizontal. Así evitará en el espejo secundario, como se muestra en el paso 2. Si no que caiga nada sobre el espejo primario.
  • Seite 59 NECESITA AJUSTE BUEN COLIMADO 9. Siga ajustando los tornillos de colimado hasta que el refl ejo 10. La óptica de su telescopio está ahora colimada y lista para el del espejo secundario esté centrado en el refl ejo del espejo uso.
  • Seite 60 Alinear el OCULAR DE 32MM StarPointer MANDOS DE ENFOQUE El localizador de punto rojo StarPointer es una de las piezas más importantes de su telescopio. Aunque la app StarSense Explorer localizará y centrará objetos por usted, tener correctamente alineado 1. ELEGIR UN OBJETO 2.
