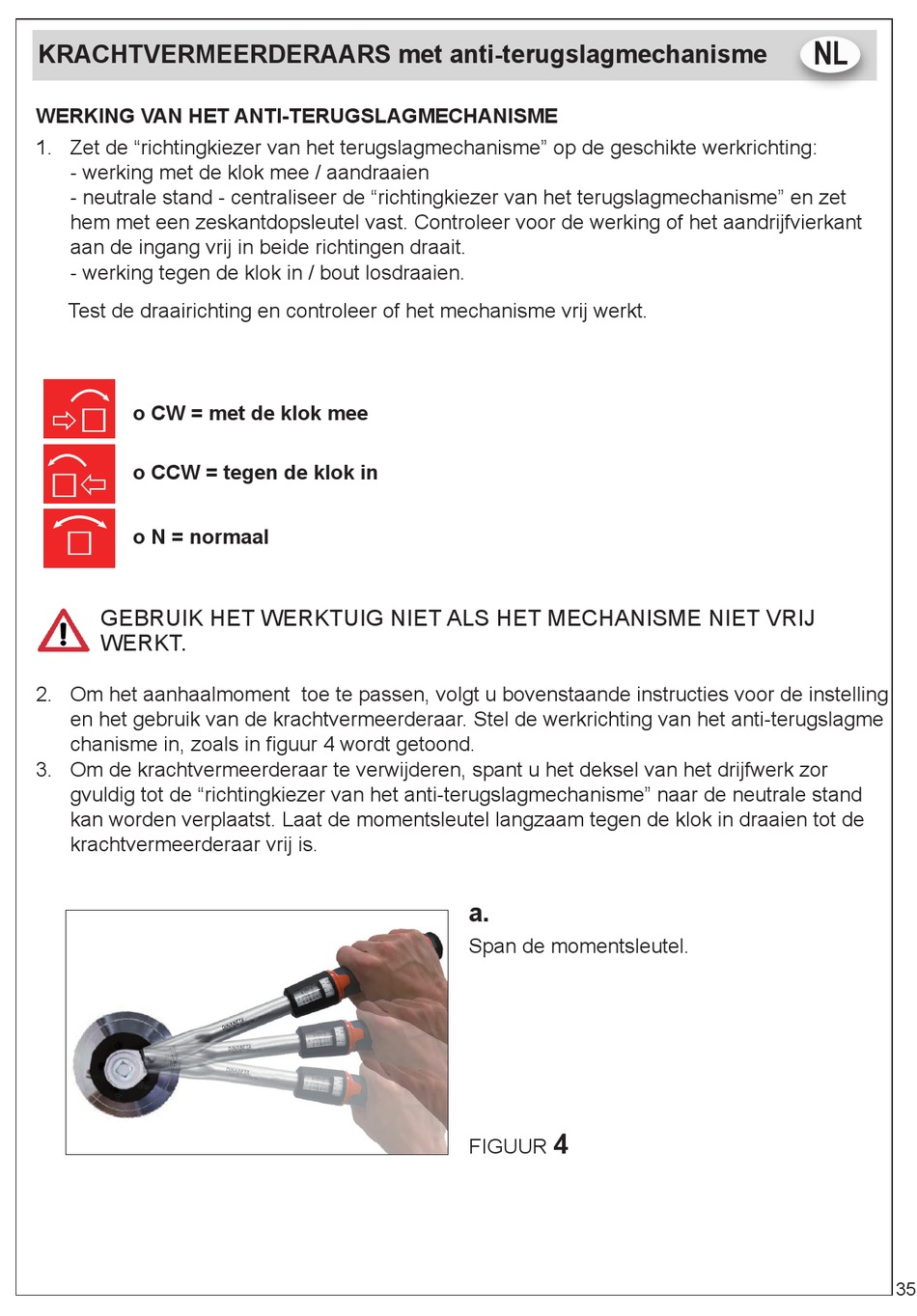

Beta 564-3R/V Bedienungsanleitung Seite 35

KRACHTVERMEERDERAARS met anti-terugslagmechanisme
WERKING VAN HET ANTI-TERUGSLAGMECHANISME
1. Zet de "richtingkiezer van het terugslagmechanisme" op de geschikte werkrichting:
- werking met de klok mee / aandraaien
- neutrale stand - centraliseer de "richtingkiezer van het terugslagmechanisme" en zet
hem met een zeskantdopsleutel vast. Controleer voor de werking of het aandrijfvierkant
aan de ingang vrij in beide richtingen draait.
- werking tegen de klok in / bout losdraaien.
Test de draairichting en controleer of het mechanisme vrij werkt.
o CW = met de klok mee

o CCW = tegen de klok in


o N = normaal

GEBRUIK HET WERKTUIG NIET ALS HET MECHANISME NIET VRIJ
WERKT.
2. Om het aanhaalmoment toe te passen, volgt u bovenstaande instructies voor de instelling
en het gebruik van de krachtvermeerderaar. Stel de werkrichting van het anti-terugslagme
chanisme in, zoals in figuur 4 wordt getoond.
3. Om de krachtvermeerderaar te verwijderen, spant u het deksel van het drijfwerk zor
gvuldig tot de "richtingkiezer van het anti-terugslagmechanisme" naar de neutrale stand
kan worden verplaatst. Laat de momentsleutel langzaam tegen de klok in draaien tot de
krachtvermeerderaar vrij is.
a.
Span de momentsleutel.
4
FIGUUR
