MISE EN SERVICE:
R
A
Mise en place de la pile
N
Pour commencer, placez deux pile LR6 (AA) dans le compartiment à pile du testeur de
C
câbles – ce compartiment
se trouve sur la face arrière de l'appareil. Les vis peuvent être retirées à la main.
A
Vérification de la pile
I
Mettez l'interrupteur sur la position « ON ». La première LDE rouge de la chaine LED
S
s'illumine alors. Si sa luminosité
est correcte, la pile est en bon état. Si la LED ne s'allume que faiblement, la pile est usée : il
faut alors la
remplacer le plus vite possible.
VISUALISATION PAR LED:
Les tableaux suivants indiquent le mode de visualisation des différents contacts des
connecteurs sur les LED du testeur de câble :
Jack TRS
(6,3 mm jack stéréo)
LED 1: Sleeve
LED 2: Tip
LED 3: Ring
LED 4:
LED 5:
DIN port
LED 1: Pin 1
LED 2: Pin 2
LED 3: Pin 3
LED 4: Pin 4
LED 5: Pin 5
Phono (Cinch port )
LED 1: Shield
LED 2: Hot
LED 3:
LED 4:
LED 5:
Speakon
LED 1: -1
LED 2: +1
LED 3: -2
LED 4: +2
LED 5: +3
LED 6: -3
LED 7: +4
LED 8: -4
XLR
LED 1: Pin1
LED 2: Pin2
LED 3: Pin3
LED 4
LED 5
S-Video
LED 1: GND Y
LED 2: GND C
LED 3: Y
LED 4: C
USB
LED 1: VBUS
LED 2: D-
LED 3: D+
LED 4: GND
RJ45
LED 1: TX D1+
LED 2: TX D1-
LED 3: RX D2+
LED 4: BI D3+
LED 5: BI D3-
LED 6: RX D2-
LED 7: BI D4+
LED 8: BI D4-
11

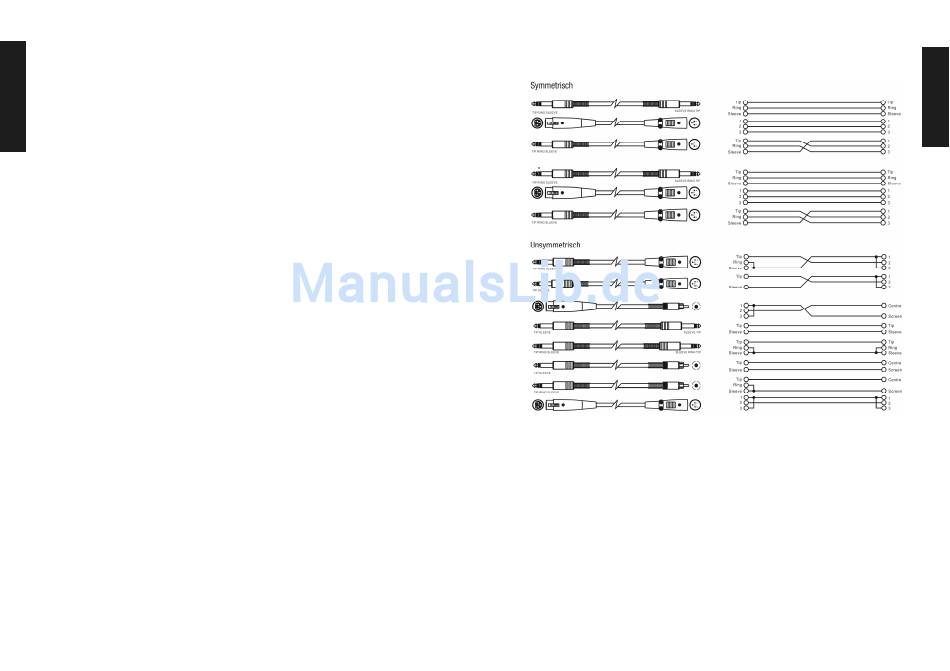

Symmetrische und unsymetrische Kabel
Batterien und Akkus:
Die mitgelieferten Batterien können wiederverwendet werden. Werfen Sie die Batterien nicht in
Normalen Hausmüll sondern in gesonderte dafür vergesehene Container. Helfen Sie, unsere
Umwelt sauber zu halten.
