USB 2�0 Anschluss (Typ-A)
11
Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte
wie Mäuse, Tastaturen, und andere USB-kompatible Geräte� Unterstützt
Datentransferraten bis 480 Mbit/s (Hi-Speed)�
12
HDMI-Out Anschluss
HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AV-
Schnittstelle zur Übertragung unkomprimierter Audio-/Videodatenströme�
HDMI unterstützt sämtliche Standard-, High-Definition- und erweiterte
Videoformate� Zusätzlich wird Mehrkanal-Digitalaudio über dasselbe Kabel
übertragen�

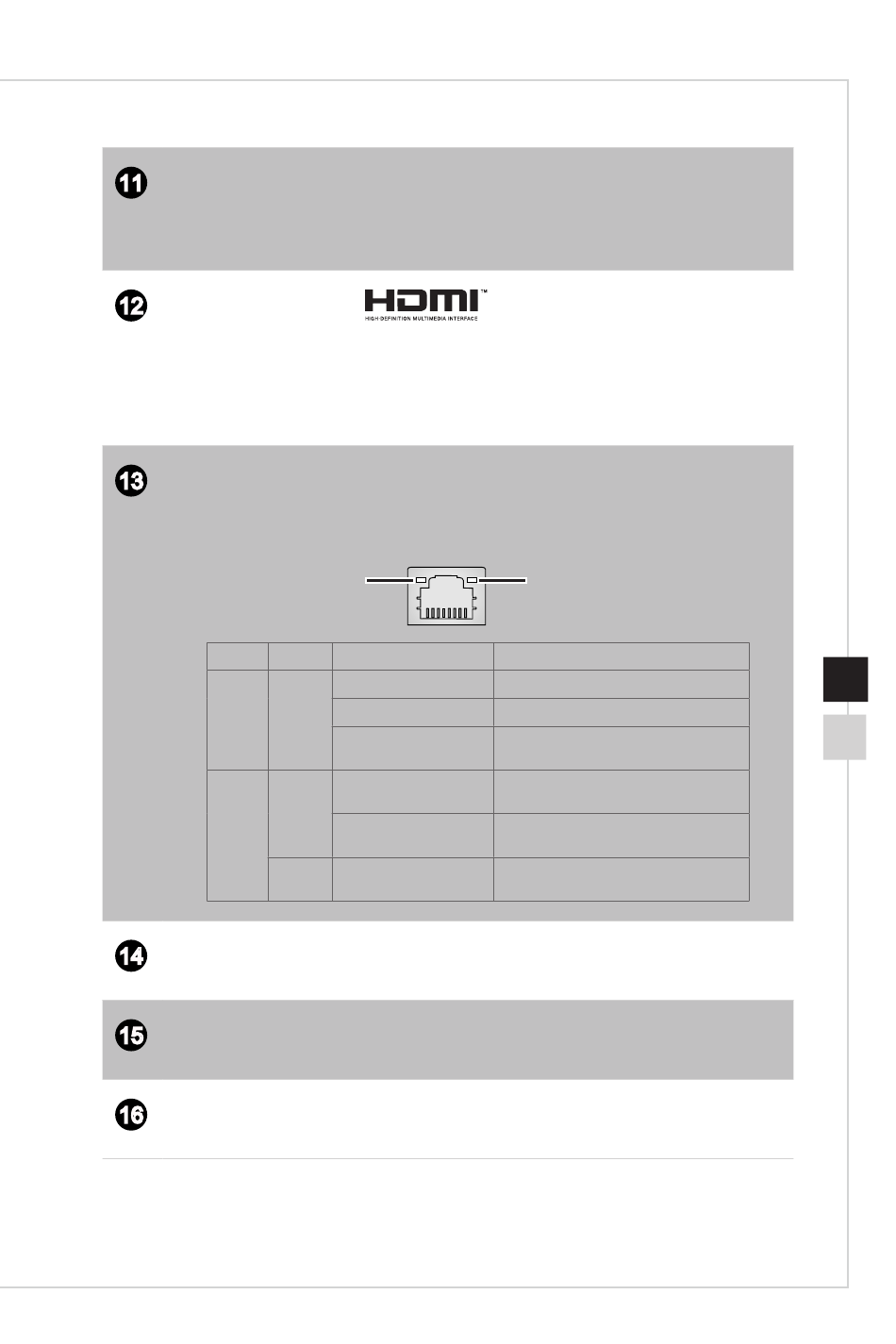

LAN-Anschluss
13
Der Standard-RJ-45-LAN-Anschluss dient der Verbindung mit dem
Local Area Netzwerk (Local Area Network, LAN)� Hier können Sie ein
Netzwerkkabel anschließen�
LED
Farbe
Links Gelb
Grün
Rechts
Orange
Line-In
14
Der Anschluss kann die externen Audiogeräte anschließen�
Line-Out
15
Hier können Sie Lautsprecher oder Kopfhörer anschließen�
Mikrofonanschluss
16
Hier können Sie ein Mikrofon anschließen�
Gelb
LED-Status
Aus
Ein (ständig leuchtend)
Ein (blinkt)
Aus
Ein
Ein
Grün/ Orange
Zustand
LAN-Verbindung besteht nicht�
LAN-Verbindung besteht�
Der Computer kommuniziert mit einem
anderen Computer im LAN�
Datengeschwindigkeit von 10 Mbit/s
ausgewählt�
Datengeschwindigkeit von 100 Mbit/s
ausgewählt�
Datengeschwindigkeit von 1000 Mbit/s
ausgewählt�
Überblick
1-7
