- Seite 1 QSW-M2106 QSW-M2106-4C QSW-M2106-4S Benutzerhandbuch Dokumentversion: 1 27/07/2022...
- Seite 2 QSW-M2106 Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über diese Anleitung..............................3 Zielgruppe...................................3 In diesem Dokument verwendete Symbole......................3 2. Produktübersicht Über den QSW-M2106............................... 4 Technische Daten – Hardware..........................4 Lieferumfang................................5 Komponenten................................5 Vorderseite................................5 LEDs an der Vorderseite............................6 3. Installation und Zugriff Installationsanforderungen............................8 Den Switch einrichten...............................
- Seite 3 myQNAPcloud................................34 Qfinder Pro................................34 QSS.....................................34 QuNetSwitch................................34 8. Hinweise Eingeschränkte Garantie............................35 Haftungsausschluss..............................35 GNU Public License..............................35 CE-Hinweis................................43 FCC-Hinweis................................43 VCCI-Hinweis................................44 BSMI-Hinweis................................44 SJ/T 11364-2006................................44 EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE)............45 RoHS-Erklärung der EU............................45 UKCA Hinweis................................45...
- Seite 4 QSW-M2106 Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAP QSW-M2106 Netzwerk Switch und Schritt-für-Schritt Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Support Informationen. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.
- Seite 5 Technische Daten – Hardware Warnung Wenn Ihr QNAP Produkt Hardwarefehler aufweist, senden Sie es zur Wartung oder zum Austausch an QNAP oder ein von QNAP autorisiertes Servicezentrum zurück. Jeder Versuch, das Produkt durch Sie oder einen nicht autorisierten Dritten zu reparieren oder Wartungsarbeiten durchzuführen, führt zum Erlöschen der Garantie.
- Seite 6 QSW-M2106 Benutzerhandbuch Komponente QSW-M2106-4C QSW-M2106-4S Abmessungen (H x 42,5 x 290 x 127 mm B x T) (1,67 x 11,41 x 5 Zoll) Nettogewicht 1,14 kg (2,51 lbs) 1,08 kg (2,38 lbs) Betriebstemperatur 0 ˚C bis 40 ˚C (32 ˚F bis 104 ˚F) Relative •...

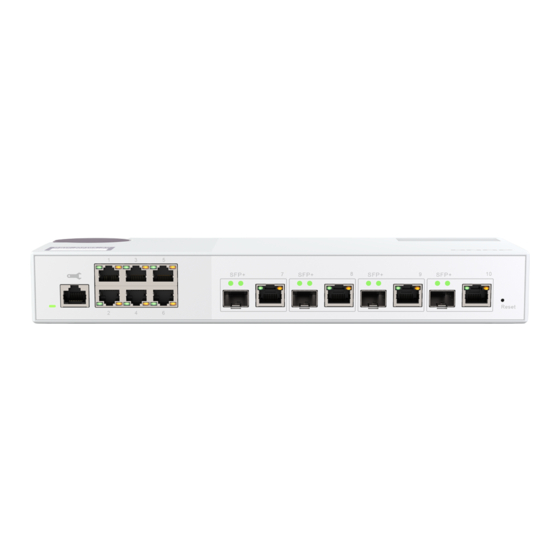

- Seite 7 Status-LED 10 GbE SFP+ Ports RJ45 Konsolenport Switch Reset-Taste 2,5 GbE RJ45 Ports LEDs an der Vorderseite QSW-M2106-4C Komponente Komponente Switch Status LED 10 GbE SFP+/RJ45 Kombi (SFP+, 1G) LED 2,5 GbE RJ45 (2,5G Geschwindigkeit) LED 10 GbE SFP+/RJ45 Kombi (RJ45, 10G) LED...
- Seite 8 QSW-M2106 Benutzerhandbuch Komponente Komponente 2,5 GbE RJ45 (1G/100M/10M 10 GbE SFP+/RJ45 Kombi (RJ45, 5G/ Geschwindigkeit) LED 2,5G/1G/100M Geschwindigkeit) LED 10 GbE SFP+/RJ45 Kombi (SFP+, 10G Geschwindigkeit) LED QSW-M2106-4S Komponente Komponente Switch Status LED 10 GbE SFP+ (10G Geschwindigkeit) LED 2,5 GbE RJ45 (2,5G Geschwindigkeit) LED 10 GbE SFP+ (1G Geschwindigkeit) LED 2,5 GbE RJ45 (1G/100M/10M Geschwindigkeit) LED...
- Seite 9 Den Switch mit einem Netzwerk verbinden Den Switch mit einem Computer verbinden Wenn Sie den Switch mit einem QNAP NAS verbinden, können Sie die Speicherkapazität erweitern und Daten auf einem anderen NAS über Netzwerkkabelverbindungen zu einem PoE oder Host Port am Switch...
- Seite 10 QSW-M2106 Benutzerhandbuch sichern. Sie müssen den Switch allerdings mit einem Computer verbinden, um die Einstellungen zu konfigurieren. 1. Schließen Sie das Netzteil an den Switch an. a. Richten Sie das Netzteil am Netzeingang des Schalters aus. b. Schließen Sie das Netzteil an den Netzeingang an. 2.
- Seite 11 4. Vergewissern Sie sich, dass der Computer den Switch erkennt. a. Öffnen Sie Qfinder Pro auf dem Host Computer. Anmerkung Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities. b. Suchen Sie den Switch in der Liste. Den Switch mit einem Netzwerk verbinden Sie können den Switch über den Host Port oder einen PoE Port mit dem lokalen Netzwerk verbinden.
- Seite 12 Sie können über einen beliebigen Computer im Netzwerk auf den Switch zugreifen, wenn Sie seine IP-Adresse und die Anmeldedaten eines gültigen Benutzerkontos kennen. QNAP Switches unterstützen standardmäßig die DHCP Client Konfiguration für die IP-Zuweisung. Wenn der Switch mit einem Netzwerk verbunden ist, erhält er automatisch eine IP-Adresse von einem DHCP Server.
- Seite 13 Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/en/utilities. 2. Öffnen Sie Qfinder Pro. Qfinder Pro sucht automatisch nach allen QNAP Geräten im Netzwerk. 3. Suchen Sie den Switch in der Liste, und klicken Sie anschließend auf den Namen oder die IP-Adresse.
- Seite 14 QSW-M2106 Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel enthält Informationen zur grundlegenden Bedienung des Switch. LEDs Wenn der Switch eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen gelten nur, wenn der Switch mit dem Netzwerk verbunden ist. Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe LEDs an der Vorderseite.
- Seite 15 QSW-M2106 Benutzerhandbuch Status Beschreibung 10GbE SFP+/ Grün Die Verbindungsgeschwindigkeit beträgt 10 Gbps. RJ45 Kombi Blinkt grün Daten werden übertragen. (SFP+, 10G) Es gibt keine Netzwerkverbindung. 10GbE SFP+/ Orange Die Verbindungsgeschwindigkeit beträgt 1 Gbps. RJ45 Kombi Blinkt orange Daten werden übertragen. (SFP+, 1G) Es gibt keine Netzwerkverbindung.
- Seite 16 QSW-M2106 Benutzerhandbuch 5. QSS Über QSS Das QNAP Switch System (QSS) ist ein Netzwerkverwaltungsbetriebssystem für QNAP Switch Geräte. QSS ermöglicht die Layer 2 Netzwerkverwaltung und die Systemverwaltung des Switches. Teile der Benutzeroberfläche Die QSS Benutzeroberfläche besteht aus drei Hauptbereichen. Bezeichnung...
- Seite 17 QSW-M2106 Benutzerhandbuch Bezeichnung Bereich Beschreibung Symbolleiste Die Symbolleiste zeigt die folgenden Informationen an: • Da unter Systemeinstellungen > Zeit konfigurierte Datum und Uhrzeit. • [USER_NAME]: Für den Zugriff auf die Abmelden Schaltfläche klicken. • : Zur Anzeige der folgenden Informationen klicken: •...
- Seite 18 QSW-M2106 Benutzerhandbuch 4. Identifizieren Sie einen Port. 5. Konfigurieren Sie die Einstellungen. Einstellung Beschreibung Status Steuert den Betriebsstatus für einen Port Geschwindigkeit Gibt die maximale Geschwindigkeit an, mit der ein Port arbeiten kann Übertragungssteuerung Steuert den Flusssteuerungsstatus für einen Port Wichtig Die Übertragungssteuerung wird nicht unterstützt, wenn die Port-Geschwindigkeit auf HDX eingestellt ist.
- Seite 19 QSS aktualisiert die Gruppeneinstellungen. Anmerkung Bei der Zuweisung einer LAG zu einem VLAN empfiehlt QNAP einzelne LAG Portmitglieder aus dem VLAN zu entfernen und dann die gesamte Gruppe nach Bedarf zum VLAN hinzuzufügen. Wenn einzelne Portmitglieder nicht entfernt werden, wird das VLAN auf seine Standardeinstellungen zurückgesetzt.
- Seite 20 QSW-M2106 Benutzerhandbuch RSTP Einstellungen konfigurieren 1. Melden Sie sich bei QSS an. 2. Wechseln Sie zu Konfiguration > RSTP. 3. Ändern Sie den RSTP-Kontrollstatus. Einstellung umschalten Beschreibung Klicken Sie hier, um die RSTP-Funktion zu aktivieren. Klicken Sie hier, um die RSTP-Funktion zu deaktivieren. 4.
- Seite 21 QSW-M2106 Benutzerhandbuch Einstellung umschalten Benutzeraktion Klicken Sie hier, um die LLDP-Funktion zu aktivieren. Klicken Sie hier, um die LLDP-Funktion zu deaktivieren. 4. Klicken Sie auf Speichern. QSS speichert die Einstellung. Eine statische MAC-Adresse hinzufügen Die MAC-Adresstabelle verfolgt MAC-Adressen und leitet den zugehörigen Unicast-Verkehr über bestimmte Ports weiter.
- Seite 22 QSW-M2106 Benutzerhandbuch Einstellung Kommentar Multicast-Flood-Blockierung Blockiert Multicast-Flooding von unbekannten Quellen Router-Port Gibt an, welche Ports als Router-Port für das VLAN verwendet werden sollen Nach dem Empfangen eines IGMP-Pakets leitet QSS den Datenverkehr über die ausgewählten Router-Ports weiter. Fast Leave Gibt die Ports an, die die IGMP v2 Fast Leave-Funktion unterstützen Nach dem Empfangen einer IGMP Leave-Meldung stoppt QSS die Weiterleitung des Multicast-Verkehrs an die ausgewählten Fast Leave- Ports.
- Seite 23 QSW-M2106 Benutzerhandbuch 6. Weisen Sie dem CoS-Wert einen Prioritätswert zwischen 1 und 8 zu. 7. Klicken Sie auf Speichern. QSS aktualisiert die Prioritätswarteschlange des CoS-Wertes. 8. Klicken Sie auf Speichern. QSS aktualisiert die QoS Informationen. Konfigurieren der DSCP Priorität für QoS DSCP (Differentiated Services Code Point) ist ein 6-Bit-Feld in einem IP-Header eines Pakets, das zur Klassifizierung eines Pakets verwendet wird.
- Seite 24 QSW-M2106 Benutzerhandbuch Einstellung Benutzeraktion ACL-Nr. Geben Sie eine Zahl zwischen 1 und 255 an. Quelle IP-Adresse Geben Sie die Quell-IP-Adresse an. Subnetzmaske Geben Sie die Quell-Subnetzmaske an. Ziel IP-Adresse Geben Sie die Ziel-IP-Adresse an. Subnetzmaske Geben Sie die Ziel-Subnetzmaske an. Anschluss Wählen Sie bestimmte Ports, um die ACL Regel anzuwenden, oder wählen Sie Alle, um die Regel auf alle Ports anzuwenden.
- Seite 25 QSW-M2106 Benutzerhandbuch 2. Gehen Sie zu Konfiguration. 3. Wählen Sie eine Netzwerkeinstellung aus. Anmerkung Das Löschen von Netzwerkeinstellungen gilt nur für ACL-Regeln, Link-Aggregation Gruppen, statische MAC-Adressen und VLANs. 4. Klicken Sie auf Es wird eine Bestätigungsmeldung angezeigt. 5. Klicken Sie auf Löschen. QSS löscht die Netzwerkeinstellung.
- Seite 26 QSW-M2106 Benutzerhandbuch Einstellung Beschreibung Port-Status Wechseln Sie zu Port-Verwaltung > Port-Status, um die folgenden Port- Statusinformationen anzuzeigen: • Portnummer • Port-Verbindungsstatus • Portstatus • Portgeschwindigkeit • Übertragungssteuerung Port-Statistiken a. Gehen Sie zu Port-Verwaltung > Port-Statistiken, um die Statistiken der Netzwerkports anzuzeigen. Klicken Sie auf , um die Ansichtsoption auf Listenansicht zu ändern.
- Seite 27 QSW-M2106 Benutzerhandbuch 3. Wählen Sie eine Netzwerkkonfigurationseinstellung aus. Einstellung Beschreibung IP & DNS automatisch abrufen Wenn das Netzwerk DHCP unterstützt, bezieht der Adapter die IP- Adresse und die Netzwerkeinstellungen automatisch. IP & DNS manuell festlegen Weisen Sie eine statische IP-Adresse manuell zu. Sie müssen die folgenden Informationen angeben: •...
- Seite 28 QSW-M2106 Benutzerhandbuch • Beim Einsatz eines Webbrowsers zum Verbinden mit dem Gerät oder zum Speichern einer Datei stimmt die Anzeigezeit der Aktion. • Ereignisprotokolle spiegeln genau die Zeit wider, zu der die Ereignisse aufgetreten sind. • Geplante Aufgaben werden zur richtigen Zeit ausgeführt. 1.
- Seite 29 QSW-M2106 Benutzerhandbuch Zurücksetzen des Switch Passworts 1. Melden Sie sich bei QSS an. 2. Wechseln Sie zu System > Systemeinstellungen > Zurück auf Werkseinstellungen. 3. Klicken Sie auf Passwort zurücksetzen. QSS setzt das Switch Passwort zurück. Standardbenutzername Standardpasswort Die MAC-Adresse des Switch ohne Interpunktion und ohne admin Großbuchstaben.
- Seite 30 Aktuelle Firmwareversion Zeigt die Version des Firmware Images des Switches an Firmware-Aktualisierung QNAP empfiehlt, die Firmware Ihres Geräts auf dem neuesten Stand zu halten. Dadurch wird sichergestellt, dass Ihr Gerät von neuen QSS Softwarefunktionen, Sicherheitsupdates, Verbesserungen und Bugfixes profitieren kann.
- Seite 31 QNAP empfiehlt die Aktualisierung der Firmware über kabelgebundene Ethernet-Verbindungen, um sicherzustellen, dass Ihre Netzwerkverbindung während der Firmwareaktualisierung stabil bleibt. Systemeinstellungen sichern QNAP empfiehlt, die Systemeinstellungen auf Ihrem Computer zu sichern, bevor Sie die Firmware aktualisieren. Weitere Informationen finden Sie unter Systemeinstellungen sichern.
- Seite 32 QSW-M2106 Benutzerhandbuch Auf Echtzeit-Aktualisierungen prüfen Warnung • Zur Vermeidung von Datenverlusten empfiehlt QNAP eine Sicherung aller Daten auf Ihrem Gerät, bevor Sie die Firmware aktualisieren. Einzelheiten zur Datensicherung finden Sie unter Systemeinstellungen sichern. • Schalten Sie das Gerät während des Firmware Aktualisierungsvorgangs nicht aus.
- Seite 33 QSW-M2106 Benutzerhandbuch d. Lesen Sie die Versionshinweise, und bestätigen Sie Folgendes: • Das Gerätemodell entspricht der Firmware-Version. • Das Aktualisieren der Firmware ist erforderlich. • Prüfen Sie, ob zusätzliche Einrichtungsanweisungen zur Firmwareaktualisierung vorhanden sind. 2. Stellen Sie sicher, dass das Produktmodell und die Firmware richtig sind. 3.
- Seite 34 QSW-M2106 Benutzerhandbuch 6. Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen Dokumentation https://docs.qnap.com Service Portal https://service.qnap.com Downloads https://download.qnap.com Community-Forum https://forum.qnap.com Support und sonstige Ressourcen...
- Seite 35 7. Glossar myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und myQNAPcloud Link Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QNAP Switch Verwaltungsanwendung QuNetSwitch QNAP Switch Verwaltungsanwendung, die auf dem QTS Betriebssystem läuft...
