ADD
Schalter

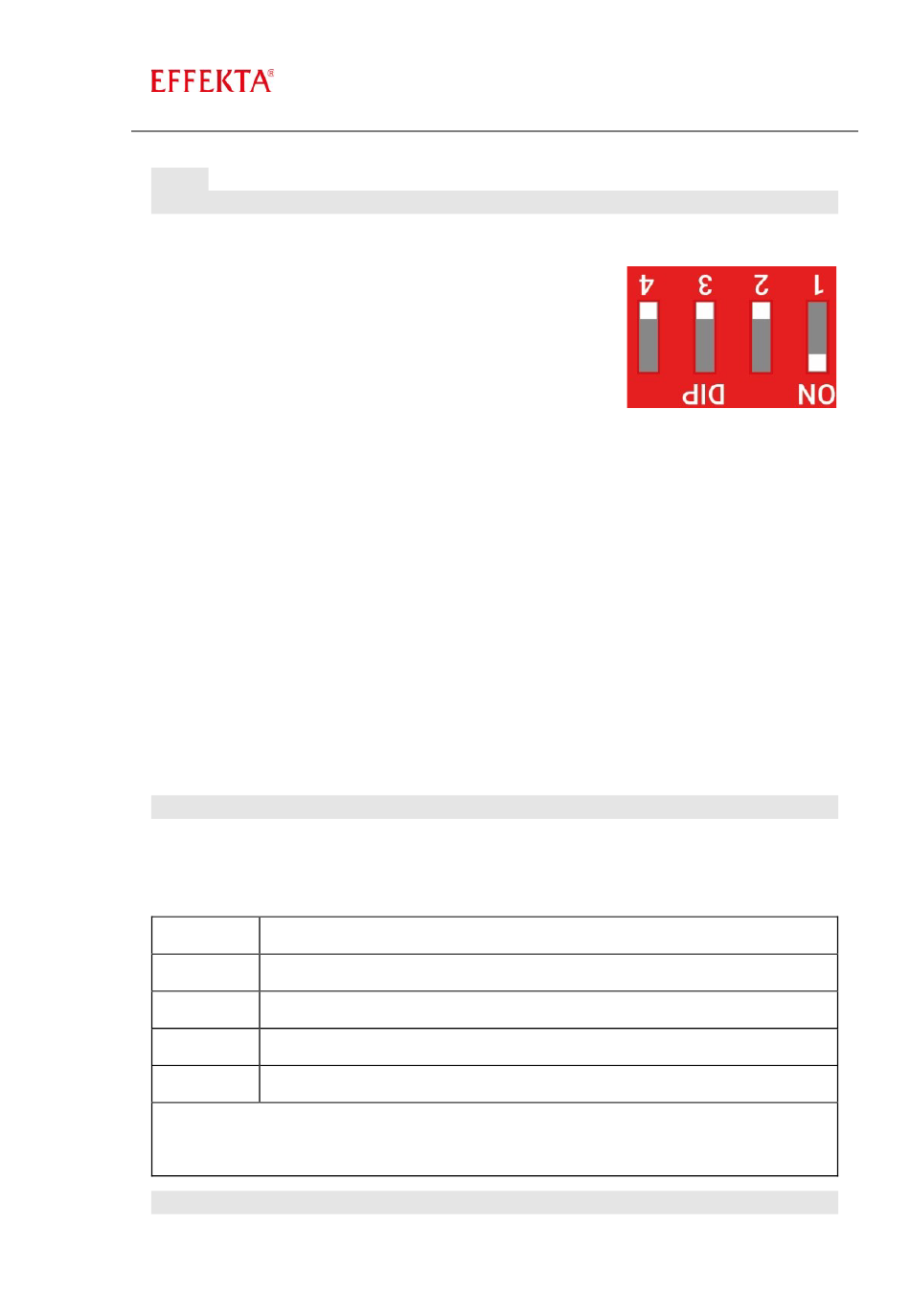

! Achtung dieser Schalter ist verdreht angeordnet.!
ADD-Schalter: 4 ADD-Schalter, mit DIP 1
werden unterschiedliche Baudraten
eingestellt (0 bedeutet 115200, 1 bedeutet
9600). Stellung auf AUS, bedeutet "0".
Stellung auf EIN (ON), bedeutet "1".
Mit"0000" wird die Baudrate auf 115200 und
mit "1000" wird sie auf 9600 eingestellt.
Die neue Einstellung ist erst nach einem Neustart aktiv.
Die Adressen der Slave-Batterien werden automatisch zugewiesen.
1 Master-Batterie kann 15 Slave-Batterien überwachen
(maximal 16 Batterien in jeder Batteriegruppe).
DIP 2: CAN-Bus Abschlusswiderstand:
OFF (0) = Abschlusswiderstand installiert
ON (1) = kein Abschlusswiderstand
Im Einzel–Gruppen–Modus muss DIP 2 in Position OFF (0)
gestellt werden. Beim Multigruppenmodus bitte die Hinweise
unter Punkt 5.2 beachten.
DIP 3-4: immer in oben AUS (0)-Stellung.
Console
Kommunikationsanschluss Console: (RJ11-Anschluss 8 pol.)
gemäß RS232-Protokoll, für Hersteller oder Servicetechniker zur
Fehlerbehebung oder Wartung.
Pin3
232-TX
Pin4*
+5 bis +12V Wecksignal
Pin5*
GND Wecksignal
Pin6
232-RX
Pin8
232-GND
* Das Wecksignal muss ≥0,5 Sek. Sein, Strom zwischen 5 ~ 15 mA. Nach dem
Aufwecksignal muss die Spannung für den normalen Betrieb ausgeschaltet sein.
