4. Elektroanschluss
Vor Arbeitsbeginn Netzspannung trennen!
Die Gebäudeinstallation sowie die Überstromschutzeinrichtung und
Überspannungsschutzeinrichtungen müssen entsprechend der Norm DIN IEC 60364-4-41, Schutzklasse I
bzw. Schutzklasse III bei 24VAC/24VDC sowie DIN IEC 60364-4-44 entsprechend der verwendeten
Überspannungskategorie des Antriebs ausgeführt sein.

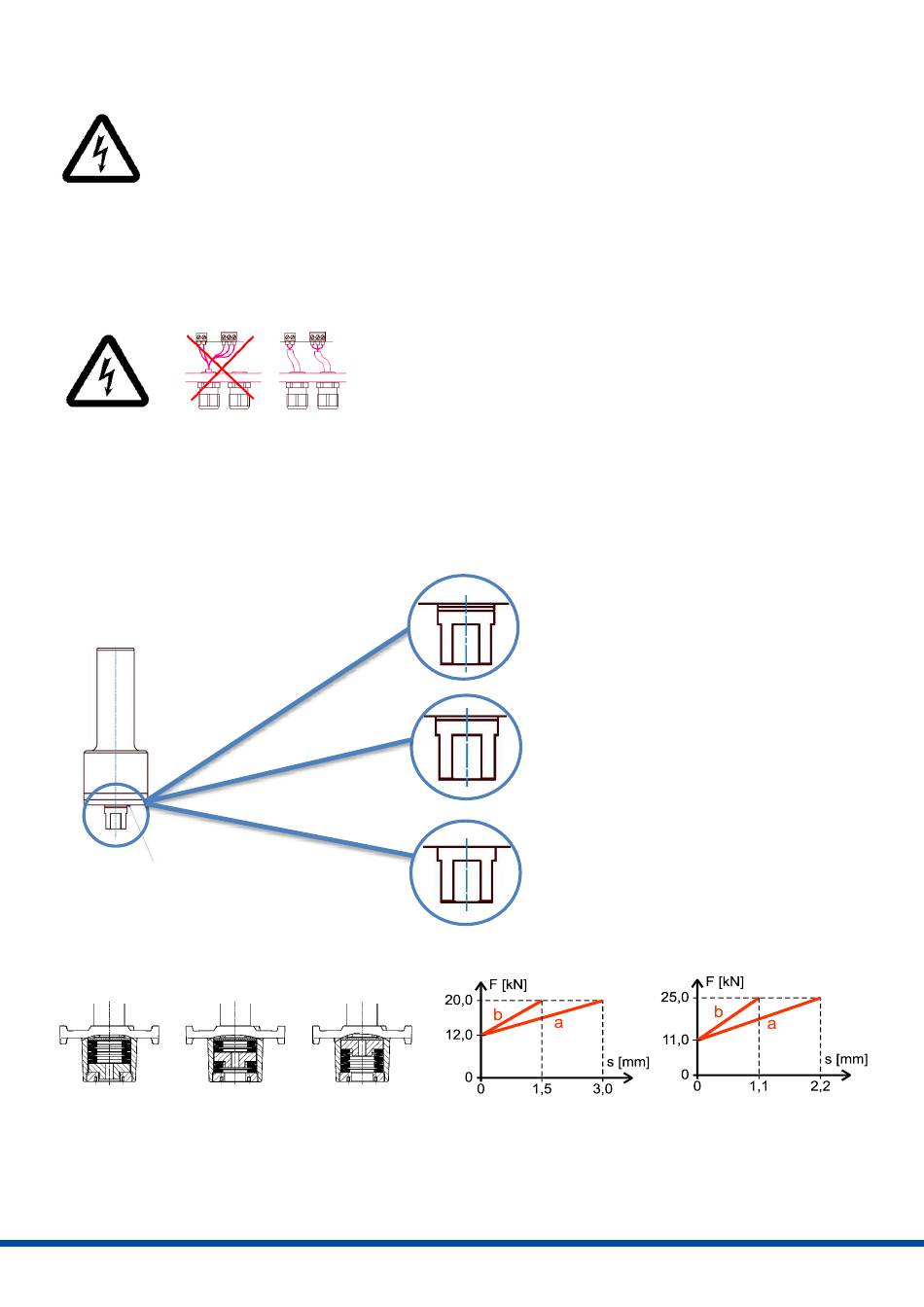

5. Einstellung der Endschalter
Nur bei Lieferung ohne Ventil!
PSL201-214
Kerbmarkierung
Nennkraft liegt bei entsprechender
Kerbmarkierung an!
PSL320-330
a
b
Alle Netzanschluss- und Steuerleitungen müssen mechanisch durch
geeignete Maßnahmen vor den Anschlussklemmen gegen
unabsichtliches Lösen gesichert werden.
Netzanschluss und Steuerleitungen dürfen nicht zusammen in einer
Leitung geführt werden, es sind stets zwei getrennte Leitungen zu
verwenden!
a
PSL320
Schaltplan auf Zentralträger!
Oben
Unbelastet
Unten
PSL325-330
5
