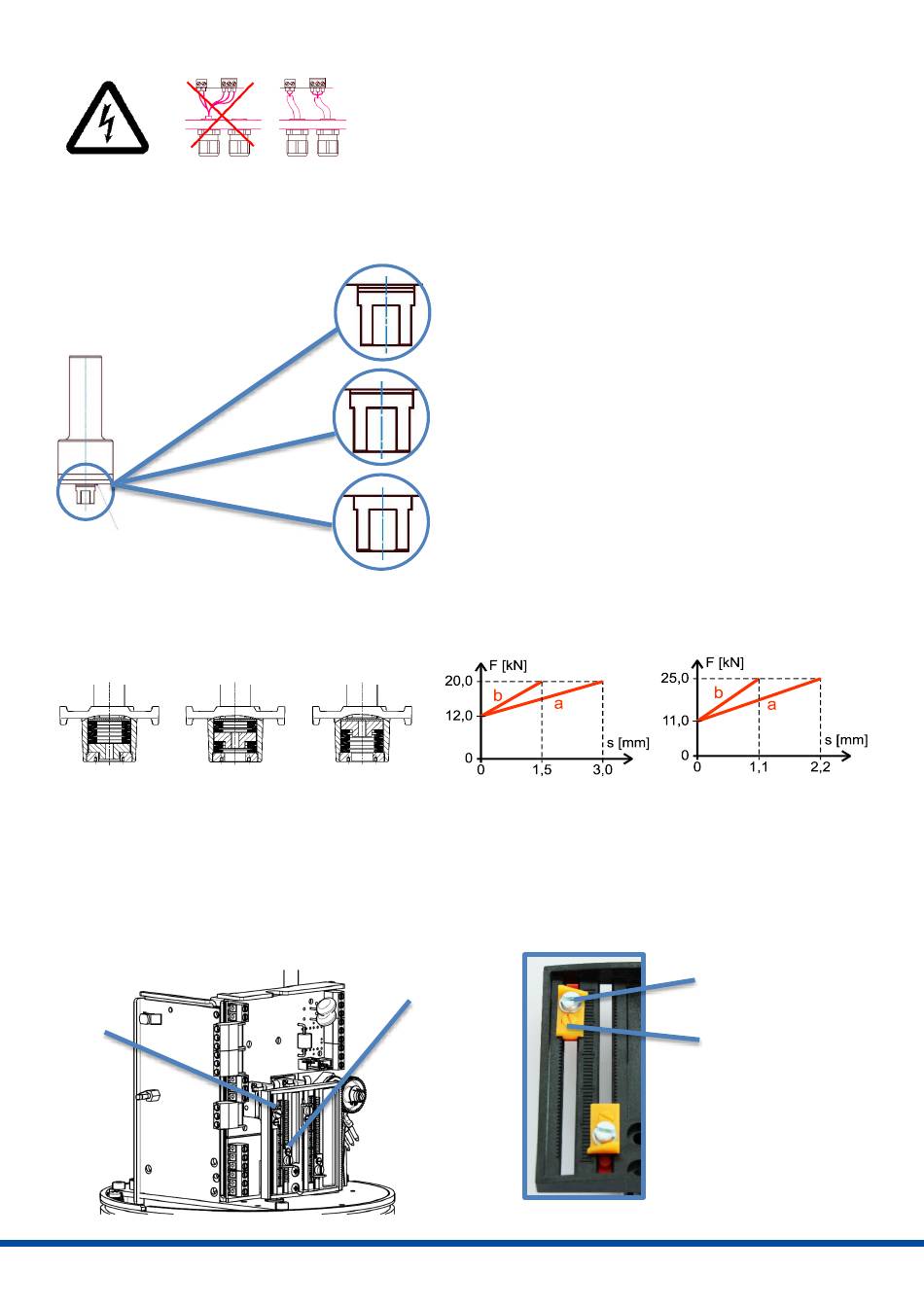

5. Ajuste de los finales de carrera

Solo cuando se suministra desmontado de la válvula.
PSL201-214
Marca
La fuerza nominal se aplica cuando se llega a la respectiva marca
PSL320-330
a b
Desbloquee la leva de acción del final de carrera y desplazela hasta que haga contacto el final de carrera
mecánico.
1 = Leva de ajuste del eje subiendo
2 = Leva de ajuste del eje bajando
2
Todos los cables de alimentación y de mando deben protegerse
mecánicamente mediante unas medidas adecuadas para evitar que se
suelten involuntariamente. Nunca instale los cables de alimentación y
mando juntos en una misma linea. Siempre deben ir en 2 lineas
separadas.
Posicion reposo
!
a
PSL320
1
Arriba
Abajo
PSL325-330
Tornillo de bloqueo
Tornillo de
desplazamiento
11
