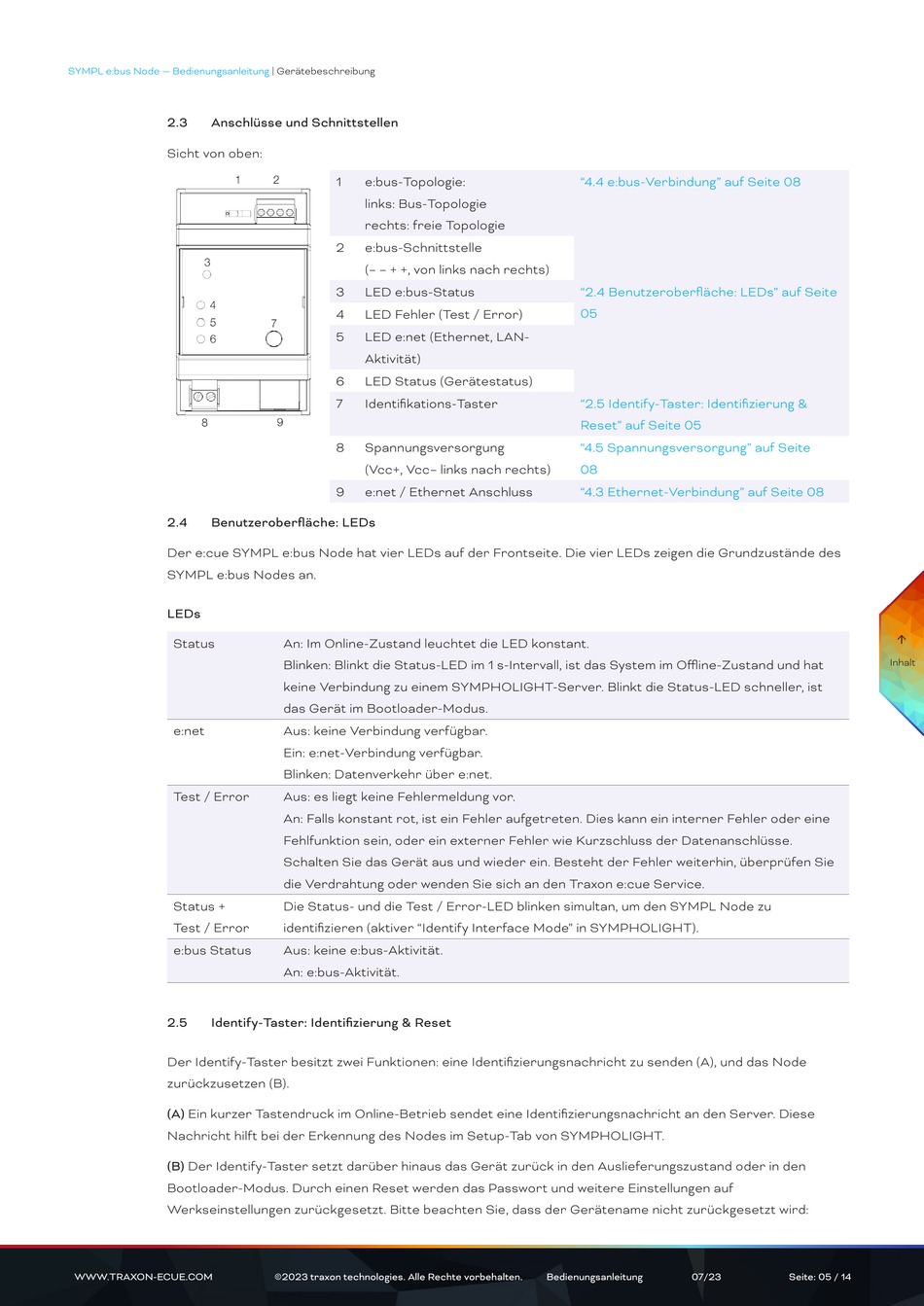

SYMPL e:bus Node — Bedienungsanleitung
2.3
Anschlüsse und Schnittstellen
Sicht von oben:
2.4
Benutzeroberfläche: LEDs
Der e:cue SYMPL e:bus Node hat vier LEDs auf der Frontseite. Die vier LEDs zeigen die Grundzustände des
SYMPL e:bus Nodes an.
LEDs
Status
e:net
Test / Error
Status +
Test / Error
e:bus Status
2.5
Identify-Taster: Identifizierung & Reset
Der Identify-Taster besitzt zwei Funktionen: eine Identifizierungsnachricht zu senden (A), und das Node
zurückzusetzen (B).
(A) Ein kurzer Tastendruck im Online-Betrieb sendet eine Identifizierungsnachricht an den Server. Diese
Nachricht hilft bei der Erkennung des Nodes im Setup-Tab von SYMPHOLIGHT.
(B) Der Identify-Taster setzt darüber hinaus das Gerät zurück in den Auslieferungszustand oder in den
Bootloader-Modus. Durch einen Reset werden das Passwort und weitere Einstellungen auf
Werkseinstellungen zurückgesetzt. Bitte beachten Sie, dass der Gerätename nicht zurückgesetzt wird:
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
1
e:bus-Topologie:
links: Bus-Topologie
rechts: freie Topologie
2
e:bus-Schnittstelle
(– – + +, von links nach rechts)
3
LED e:bus-Status
4
LED Fehler (Test / Error)
5
LED e:net (Ethernet, LAN-
Aktivität)
6
LED Status (Gerätestatus)
7
Identifikations-Taster
8
Spannungsversorgung
(Vcc+, Vcc– links nach rechts)
9
e:net / Ethernet Anschluss
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das System im Offline-Zustand und hat
keine Verbindung zu einem SYMPHOLIGHT-Server. Blinkt die Status-LED schneller, ist
das Gerät im Bootloader-Modus.
Aus: keine Verbindung verfügbar.
Ein: e:net-Verbindung verfügbar.
Blinken: Datenverkehr über e:net.
Aus: es liegt keine Fehlermeldung vor.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein interner Fehler oder eine
Fehlfunktion sein, oder ein externer Fehler wie Kurzschluss der Datenanschlüsse.
Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie
die Verdrahtung oder wenden Sie sich an den Traxon e:cue Service.
Die Status- und die Test / Error-LED blinken simultan, um den SYMPL Node zu
identifizieren (aktiver "Identify Interface Mode" in SYMPHOLIGHT).
Aus: keine e:bus-Aktivität.
An: e:bus-Aktivität.
©2023 traxon technologies. Alle Rechte vorbehalten.
"4.4 e:bus-Verbindung" auf Seite 08
"2.4 Benutzeroberfläche: LEDs" auf Seite
05
"2.5 Identify-Taster: Identifizierung &
Reset" auf Seite 05
"4.5 Spannungsversorgung" auf Seite
08
"4.3 Ethernet-Verbindung" auf Seite 08
Bedienungsanleitung
07/23
Inhalt
Seite: 05 / 14
