Lesen Sie die Bedienungsanleitung und das Heft
"Sicherheitshinweise" sorgfältig durch. Alle Änderungen
vorbehalten. Rechtschreibfehler oder andere Fehler
rechtfertigen keinen Anspruch bei Schäden. Alle Maße sollten an
einem realen Gerät überprüft werden. Modifikation des
Produktes ist verboten.
Diese Anleitung richtet sich an Installateure, IT-Administratoren
und Benutzer des Produktes.
Alle in dieser Anleitung genannten Bezeichnungen von
Erzeugnissen und Markenzeichen sind Marken der jeweiligen
Hersteller.
Außer für interne Verwendung ist die Überlassung dieser
Anleitung an Dritte, die gesamte oder auszugsweise
Veröffentlichung, Verwertung oder Mitteilung in jeglicher Art und
Form nicht gestattet.
Downloads und mehr Informationen unter:
www.ecue.com

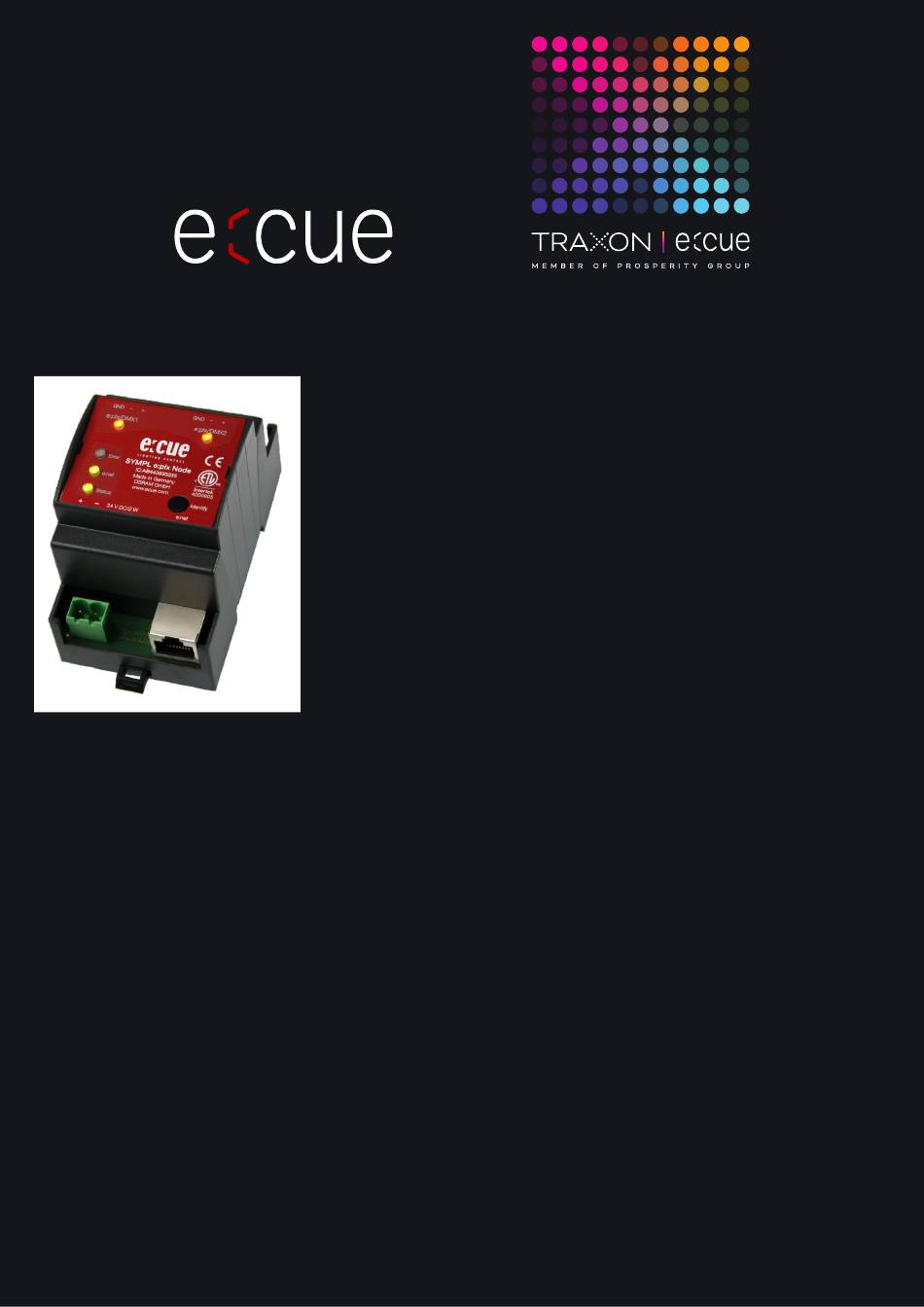

SYMPL e:bus Node
Bedienungsanleitung
Ausgabe:
18.07.23 [DE_SYMPL_ebus_Node_Setup_v3p0]
Herausgegeben von:
Traxon Technologies Europe GmbH
Karl-Schurz-Strasse 38
33100 Paderborn, Deutschland
©2023 Traxon Technologies Europe GmbH
Alle Rechte vorbehalten
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 5251 54648-0
support@ecue.com
AB444210035
e:cue
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Traxon e:cue SYMPL e:bus Node
Inhaltszusammenfassung für Traxon e:cue SYMPL e:bus Node
- Seite 1 Produktes ist verboten. 33100 Paderborn, Deutschland Diese Anleitung richtet sich an Installateure, IT-Administratoren und Benutzer des Produktes. ©2023 Traxon Technologies Europe GmbH Alle in dieser Anleitung genannten Bezeichnungen von Alle Rechte vorbehalten Erzeugnissen und Markenzeichen sind Marken der jeweiligen Hersteller.
-
Seite 2: Inhaltsverzeichnis
Reparatur und Wartung Entsorgung Technischer Support Installation Installationsbedingungen Montage Ethernet-Verbindung e:bus-Verbindung Spannungsversorgung Netzwerk-Konfiguration Standardeinstellungen vom Netzwerk Netzwerkeinstellung über SYMPHOLIGHT Netzwerkeinstellung über die Webschnittstelle Firmware-Update Demontage Zertifizierung Abmessungen Topologien WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 02 / 14... -
Seite 3: Sicherheitshinweise
SYMPHOLIGHT. Alle Aktivitäten werden von SYMPHOLIGHT gesteuert. Die Verbindungen zwischen Servern, Cores und Nodes erfolgen immer über e:net mittels Ethernet. Der e:cue SYMPL e:bus Node ist ein einkanaliges e:bus-Interface für die e:cue Steuerungslösung SYMPHOLIGHT. Er bietet ein e:bus-Interface für bis zu acht e:bus-Systeme. -
Seite 4: Lieferumfang
SYMPL e:bus Node — Bedienungsanleitung | Gerätebeschreibung Lieferumfang Der Lieferumfang vom e:cue SYMPL e:bus Node - Produktnummer AB444210035, umfasst: SYMPL e:bus Node Sicherheitshinweise Willkommenskarte (Englisch) Produktdaten Abmessungen (B x H x T) 53,5 x 90,5 x 62 mm (ohne Befestigungsclip) -
Seite 5: Anschlüsse Und Schnittstellen
(Vcc+, Vcc– links nach rechts) e:net / Ethernet Anschluss “4.3 Ethernet-Verbindung” auf Seite 08 Benutzeroberfläche: LEDs Der e:cue SYMPL e:bus Node hat vier LEDs auf der Frontseite. Die vier LEDs zeigen die Grundzustände des SYMPL e:bus Nodes an. LEDs Status An: Im Online-Zustand leuchtet die LED konstant. -
Seite 6: Allgemeine Hinweise
Überprüfen Sie die Vollständigkeit des Lieferumfanges nach Kapitel “2.1 Lieferumfang” auf Seite Sollten Komponenten beschädigt sein oder fehlen, wenden Sie sich an Ihren Traxon e:cue Support Service. Inhalt Garantiebestimmungen Abhängig vom Produkt können Garantie und Gewährleistung zeitlich unterschiedlich befristet sein. Die Garantie- und Gewährleistungsbestimmungen finden sich in der Regel im Angebot und in der... -
Seite 7: Technischer Support
+49 (5251) 54648-0 support@ecue.com Installation Zur Installation vom e:cue SYMPL e:bus Node montieren Sie diesen auf einer Hutschiene und schließen die Spannungsversorgung, eine e:net-Verbindung und e:bus-Geräte an. Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel angeschlossen sind. -
Seite 8: Ethernet-Verbindung
Schließen Sie bei der Verwendung von PoE nur einen Ethernet-Anschluss von einem PoE-Versorger (Midspan-/Endspan-Device) an. Externes Netzteil: Verbinden Sei den e:cue SYMPL e:bus Node mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des Gerätes. WWW.TRAXON-ECUE.COM ©2023 traxon technologies. -
Seite 9: Netzwerk-Konfiguration
Netzwerkeinstellungen vornehmen zu können, ist die erfolgreiche Installation der Stromversorgung notwendig. Die Änderungen können in SYMPHOLIGHT oder über die Webschnittstelle des SYMPL e:bus Nodes vorgenommen werden. Standardeinstellungen vom Netzwerk Der e:cue SYMPL e:bus Node hat als Werkseinstellung die Standard-IP-Adresse 192.168.123.1. Subnetz-Maske: 255.255.255.0. DHCP ist standardmäßig aktiviert. ... -
Seite 10: Netzwerkeinstellung Über Die Webschnittstelle
Verwenden Sie die üblichen Update-Optionen im Device Tree vom Setup-Tab in SYMPHOLIGHT: wählen Sie “Update firmware” im Kontextmenü des SYMPL e:bus Nodes oder klicken Sie den Update-Knopf in der oberen Werkzeugleiste. WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 10 / 14... -
Seite 11: Demontage
| Demontage Demontage Um den e:cue SYMPL e:bus Node abzubauen, trennen Sie alle verbundenen Kabel und Anschlüsse von dem Gerät. Entfernen Sie den SYMPL e:bus Node von der Hutschiene, indem Sie die schwarze Hutschienen- Entriegelung ziehen und das Gerät von der Hutschiene lösen. Die Demontage ist abgeschlossen. -
Seite 12: Abmessungen
SYMPL e:bus Node — Bedienungsanleitung | Abmessungen Abmessungen Alle Abmessungen in mm 53.5 90.5 Inhalt 10 Topologien Bus-Topologie SYMPL e:bus Node Freie Topologie SYMPL e:bus Node WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 12 / 14... - Seite 13 SYMPL e:bus Node — Bedienungsanleitung Inhalt Bitte informieren Sie sich über die neuesten Aktualisierungen und Änderungen auf der Traxon-Website. © 2023 TRAXON TECHNOLOGIES. ALLE RECHTE VORBEHALTEN. www.traxon-ecue.com...
- Seite 14 SYMPL e:bus Node — Bedienungsanleitung Inhalt Bitte informieren Sie sich über die neuesten Aktualisierungen und Änderungen auf der Traxon-Website. © 2023 TRAXON TECHNOLOGIES. ALLE RECHTE VORBEHALTEN. www.traxon-ecue.com...
