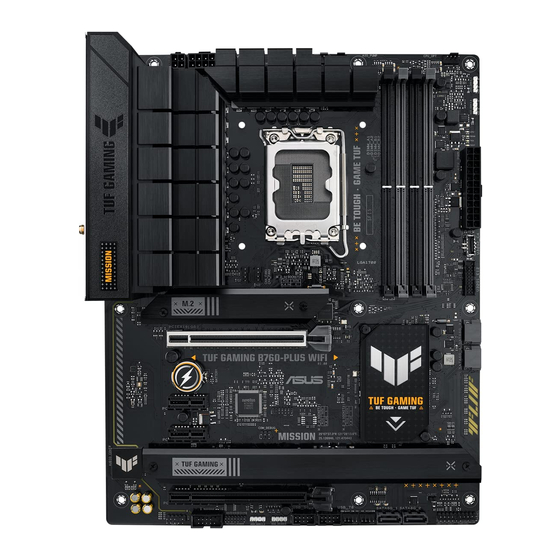

Asus TUF GAMING B760-PLUS WIFI Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. TUF GAMING B760-PLUS WIFI
  6. Bedienungsanleitung
Asus TUF GAMING B760-PLUS WIFI Bedienungsanleitung

Asus TUF GAMING B760-PLUS WIFI Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TUF GAMING B760-PLUS WIFI:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TUF GAMING
B760-PLUS WIFI

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus TUF GAMING B760-PLUS WIFI

Inhaltszusammenfassung für Asus TUF GAMING B760-PLUS WIFI

  • Seite 1 TUF GAMING B760-PLUS WIFI...
  • Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v Verpackungsinhalt ........................vi TUF GAMING B760-PLUS WIFI Spezifikationsübersicht ............vi Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Übersicht ................... 1-2 Central Processing Unit (CPU) ................1-10 Systemspeicher ....................... 1-12 M.2 Installation ......................1-14 Wi-Fi Antenneninstallation ..................1-20 Kapitel 2: BIOS- und RAID-Unterstützung...

  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 5: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 6: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x TUF GAMING B760-PLUS WIFI Motherboard Kabel 2 x SATA 6 Gb/s Kabel 1 x bewegliche ASUS WLAN-Antenne 2 x M.2 Gummistückpakete Sonstiges 1 x Schraubenpaket für M.2 SSD...
  • Seite 7 TUF GAMING B760-PLUS WIFI Spezifikationsübersicht Insgesamt werden 3 x M.2 Steckplätze und 4 x SATA 6 Gb/s Anschlüsse unterstützt* Intel Prozessoren der 13. und 12. Generation M.2_1 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) Intel B760 Chipsatz Speicher M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4...
  • Seite 8 TUF GAMING B760-PLUS WIFI Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 1 x CPU OPT-Lüfter-Header (4-polig) 1 x 4-poliger AIO Pumpen-Header 4 x Gehäuselüfter-Header (4-polig) Strombezogen 1 x 24-poliger Hauptstromanschluss 1 x 8-poliger +12V Stromanschluss 1 x 4-poliger +12V Stromanschluss Speicherbezogen 3 x M.2 Steckplätze (Key M)
  • Seite 9 TUF GAMING B760-PLUS WIFI Spezifikationsübersicht ASUS EZ Do-It-Yourself - Hebelschutz des CPU-Sockels - ProCool - Vormontierte E/A-Blende Sonderfunktionen - SafeSlot Core+ - SafeDIMM Aura Sync - AURA RGB-Header - Ansteuerbare (Gen2) Header Exklusive ASUS-Software Armoury Crate - Aura Creator - Aura Sync...
  • Seite 10 ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B. Unterstützung bei der Fehlerbehebung, Optimierung der Produktleistung, Integration der ASUS-Software und Erstellung von Wiederherstellungsdatenträgern. Bitte scannen Sie den QR-Code, um die Installationsanleitung und FAQ (Häufig gestellte Fragen) zu erhalten.

  • Seite 11: Kapitel 1: Produkteinführung

    Die Definitionen der Pins in diesem Kapitel dienen lediglich der Veranschaulichung. Die Namen der Pins hängen von der Position des jeweiligen Headers/Jumpers/Anschlusses ab. • Für weitere Informationen zur Installation Ihres Motherboards scannen Sie bitte den folgenden QR-Code: ASUS TUF GAMING B760-PLUS WIFI...

  • Seite 12: Motherboard-Übersicht

    Motherboard-Übersicht 24.4cm(9.6in) AIO_PUMP CPU_OPT CPU_FAN ATX_12V_2 ATX_12V_1 HDMI_DP DIGI+ U2_11 U32G1_10 DRAM BOOT U32G2X2_C1 LAN_U32G2_3 Platzieren Sie U32G1_E34 diese Seite in LGA1700 Richtung des M.2(WIFI) Gehäuses AUDIO Realtek Ethernet M.2_1(SOCKET3) PCIE SATA 4.0 X4 2242 2260 2280 PCIEX16(G5) Intel ® BATTERY B760 Super...
  • Seite 13 M.2_3 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) Das M.2 SSD-Modul muss separat erworben werden. 7. SATA 6 Gb/s Anschlüsse Die SATA 6 Gb/s Anschlüsse ermöglichen Ihnen, SATA-Geräte, wie optische Laufwerke und Festplatten über ein SATA-Kabel anzuschließen. ASUS TUF GAMING B760-PLUS WIFI...
  • Seite 14 8. USB 3.2 (Gen2) Typ-C Frontblendenanschluss VBUS SBU2 TX2+ SBU1 TX2- Der USB 3.2 (Gen2) Typ-C-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen2) VBUS RX2+ RX1- Typ-C-Modul für einen zusätzlichen USB 3.2 (Gen2) Typ-C-Anschluss an RX2- RX1+ der Frontblende zu verbinden. Der USB 3.2 (Gen2) Typ-C-Anschluss bietet TX1- TX1+ VBUS...
  • Seite 15 Der COM (serielle)-Anschlussheader ermöglicht Ihnen, ein COM-Anschlussmodul zu verbinden. Verbinden Sie das Kabel des COM-Anschlussmoduls mit diesem Header, PIN 1 installieren Sie dann das Modul in einer Steckplatzöffnung am Systemgehäuse. Das COM-Anschlussmodul ist separat erhältlich. ASUS TUF GAMING B760-PLUS WIFI...
  • Seite 16 15. Frontblenden-Audio-Header Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden- Audio-E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine AAFP Ende des Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen.
  • Seite 17 Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. ASUS TUF GAMING B760-PLUS WIFI...

  • Seite 18: Beschreibung

    1.2.2 Rücktafelanschlüsse 13 14 DisplayPort-Anschluss. Dieser Anschluss ist für DisplayPort-kompatible Geräte. USB 2.0-Anschluss. Dieser Universal Serial Bus (USB)-Anschluss ist für USB 2.0 Geräte. Realtek 2,5 Gb Ethernet-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. In der folgenden Tabelle finden Sie die LED-Anzeigen für den Ethernet-Anschluss.
  • Seite 19 (USB 3.2)-Anschluss ist für USB 3.2 Gen 2 Typ-C-Geräte vorgesehen. Wi-Fi 6 Anschlüsse. Diese Ports dienen zum Anschluss von WLAN-Antennen. • Stellen Sie sicher, dass die beweglichen ASUS WLAN-Antennen fest an den WLAN-Anschlüssen installiert sind. • Stellen Sie sicher, dass sich die Antennen mindestens 20 cm entfernt von allen Personen befinden.

  • Seite 20: Central Processing Unit (Cpu)

    KEINESFALLS eine für LGA1155, LGA1156, LGA1151 und LGA1200 Sockel entworfene CPU auf dem LGA1700 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Installation der CPU Seien Sie vorsichtig beim Anheben des Befestigungshebels. Achten Sie darauf, den Befestigungshebel beim Lösen noch festzuhalten.
  • Seite 21 Stellen Sie sicher, dass Sie den Hebelschutz des CPU-Sockels an der Hebelverriegelung entfernen, bevor Sie die Hebelverriegelung unter der Haltelasche verschließen. Andernfalls kann Ihr System bei der Installation des Kühlsystems beschädigt werden. ASUS TUF GAMING B760-PLUS WIFI 1-11...

  • Seite 22: Systemspeicher

    Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Empfohlene Speicherkonfigurationen DIMM_A1...

  • Seite 23: Installieren Eines Dimms

    Installieren eines DIMMs So entfernen Sie ein DIMM ASUS TUF GAMING B760-PLUS WIFI 1-13...

  • Seite 24: M.2 Installation

    M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. Falls das Wärmeleitpad am M.2 Kühlkörper beschädigt wird, empfehlen wir, es durch ein Wärmeleitpad mit einer Dicke von 1,25 mm zu ersetzen. • Die Abbildungen zeigen nur die Installationsschritte für einen einzelnen M.2 Steckplatz. Die Schritte sind für die anderen M.2 Steckplätze gleich, wenn Sie ein M.2 in einem anderen M.2 Steckplatz installieren möchten.
  • Seite 25 Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2 Steckplatz weg zeigt. Installieren Sie Ihr M.2 im M.2 Steckplatz. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. Mitgeliefertes Gummistück für M.2 OPTIONAL ASUS TUF GAMING B760-PLUS WIFI 1-15...
  • Seite 26 Für die 2242-, 2260-Länge (optional) Entfernen Sie das M.2 Gummipad. Führen Sie diesen Schritt nur aus, wenn Sie ein M.2 vom Typ 2242 installieren möchten. (optional) Entfernen Sie bei Bedarf die vorinstallierte lösbare M.2 Q-Riegel- Schraube am Schraubenloch der 2280-Länge. Installieren Sie den M.2 Q-Riegel am Schraubenloch der passenden M.2- Länge, in dem Sie Ihr M.2 installieren möchten.
  • Seite 27 Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2 Steckplatz weg zeigt. Installieren Sie Ihr M.2 im M.2 Steckplatz. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. Mitgeliefertes Gummistück für M.2 OPTIONAL ASUS TUF GAMING B760-PLUS WIFI 1-17...
  • Seite 28 Für die 2242-, 2260-Länge (optional) Entfernen Sie das M.2 Gummistück. Führen Sie diesen Schritt nur aus, wenn Sie ein M.2 vom Typ 2242 installieren möchten. Installieren Sie den mitgelieferten Schraubensockel am Schraubenloch der passenden M.2-Länge, in dem Sie Ihr M.2 installieren möchten. Installieren Sie Ihr M.2 im M.2 Steckplatz.
  • Seite 29 Falls das Wärmeleitpad am M.2 Kühlkörper beschädigt wird, empfehlen wir, es durch ein Wärmeleitpad mit einer Dicke von 1,25 mm zu ersetzen. Setzen Sie die Kühlkörper ein. Befestigen Sie die Kühlkörper mit den Schrauben für die Kühlkörper. ASUS TUF GAMING B760-PLUS WIFI 1-19...

  • Seite 30: Wi-Fi Antenneninstallation

    Wi-Fi Antenneninstallation Bewegliche ASUS WLAN-Antenne installieren Schließen Sie die mitgelieferte bewegliche ASUS WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die bewegliche ASUS WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet.

  • Seite 31: Kapitel 2: Bios- Und Raid-Unterstützung

    BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 32: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST).

  • Seite 33: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...

  • Seite 34: Asus Crashfree Bios 3

    Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder TGB760W.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an.

  • Seite 35: Raid Konfigurationen

    RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine...
  • Seite 36 Kapitel 2: BIOS- und RAID-Unterstützung...

  • Seite 37: Anhang

    Antenneninstallationsanweisungen und den Senderbetriebsbedingungen zur Einhaltung der Richtlinien zur Strahlenbelastungsbegrenzung ausgestattet werden. HDMI-Markenhinweis Die Begriffe HDMI, HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenbezeichnungen oder eingetragene Warenzeichen von HDMI Licensing Administrator, Inc. ASUS TUF GAMING B760-PLUS WIFI...

  • Seite 38: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 39 Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. ASUS TUF GAMING B760-PLUS WIFI...
  • Seite 40 ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam.

  • Seite 41: Sicherheitshinweise

    ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Vorschriften für Funkanlagen 2017 (S.I. 2017/1206) übereinstimmt. Der gesamte Text der UKCA-Konformitätserklärung ist verfügbar unter: https://www.asus.com/support/. Der WLAN-Betrieb im Band von 5150-5350 MHz ist für das unten aufgeführte Land auf den Innenbereich beschränkt: UKCA Strahlungsabgabetabelle (Vorschriften für Funkanlagen 2017)
  • Seite 42 2014/53/EU. Cijeli Wi-Fi darbība 5150–5350 MHz ir jāierobežo lietošanai telpās valstīs, kuras tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/. norādītas tālāk. WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na...
  • Seite 43 ASUSTek Computer Inc. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in drugimi relevantnimii določili Direktive 2014/53/EU. Polno besedilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/. WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah, navedenih v spodnjem seznamu, omejen na notranjo uporabo: Declaración de conformidad simplificada para la UE...

  • Seite 44: Garantie

    ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie.
  • Seite 45 ASUS TUF GAMING B760-PLUS WIFI...

  • Seite 46: Asus Kontaktinformation

    ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse: Harkortstraße 21-23, 40880 Ratingen, Deutschland ASUSTeK (UK) LIMITED Adresse: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, England, United Kingdom Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/support. Anhang A-10...
